Дмитрий Соболев - Столетняя история “летающего крыла”

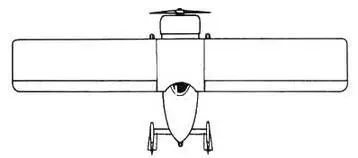

Биплан Арну, 1921 г.

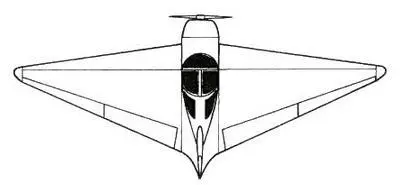

AV-2

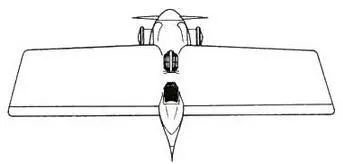

Симплекс-Арну

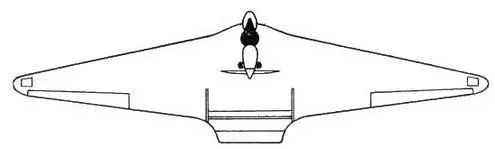

AV-10

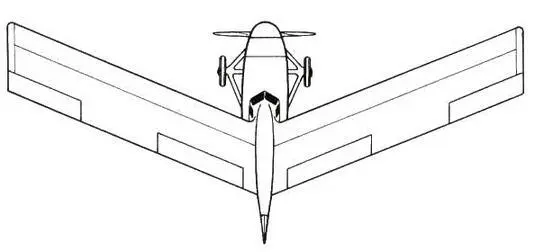

Ландверлен-Беррер

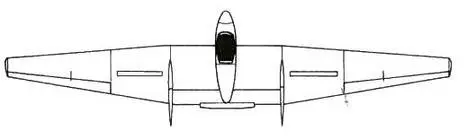

AV-36

S-образный профиль стоял в центральной части крыла, на концах применялся обычный профиль.

Ромбовидная форма давала целый ряд преимуществ: стреловидность передней кромки улучшала обзор из кабины, а благодаря обратной стреловидности задней кромки имелась возможность сделать раздельные руль высоты и элероны, как на самолете Ландверлена и Беррера. Кроме того, вследствие большей длины корневой хорды самолет становился менее чувствительным к изменениям центровки — недостаток, от которого страдали все самолеты конструкции Арну. [7]Крыло с большим сужением давало также выигрыш в весе по сравнению с прямым, так как равнодействующая аэродинамических сил у ромбовидного крыла находится ближе к продольной оси самолета и вызывает меньший изгибающий момент.

Основной негативной особенностью крыла с сужением является большая вероятность срыва потока на концах. Чтобы сделать это явление менее опасным, Фовель применил элероны необычно большой длины — в полразмаха крыла.

Для путевой устойчивости служили два киля на задней части крыла. Понимая, что из-за малого расстояния от центра тяжести эффективность обычных рулей направления за килями будет мала, Фовель решил применить вместо них аэродинамические тормоза на концах крыла. Они действовали одновременно с элеронами, что облегчало выполнение поворотов. Руль высоты состоял из двух расположенных одна за другой секций. Такая конструкция позволяла более плавно изменять кривизну задней части профиля центроплана. Над крылом на стойках конструктор установил двухцилиндровый двигатель воздушного охлаждения АВС "Скорпион".

Испытания AV-2 показали, что самолет может летать. Его максимальная скорость составляла 140 км/ч, посадочная — 40 км/ч. Однако изменение тяги воздушного винта, расположенного из конструктивных соображений на высоте более метра от крыла, существенно нарушало продольное равновесие аппарата. Поэтому в скором времени двигатель сняли, и AV-2 испытывали дальше как планер. [8]

Лучшая французская довоенная "бесхвостка " AV-10.

На основе AV-2 Фовель в том же году построил планер AV-3. Он оказался очень "летучим", мог не только отлично планировать, но и парил в восходящих потоках воздуха. Конструктор и другие планеристы много летали на нем в 1933—1936 гг. над песчаными дюнами у побережья юго-западной части Франции. По их отзывам, по устойчивости и управляемости AV-3 практически не отличался от обычных планеров.

Убедившись в результативности своих конструкторских решений, Фовель решил начать промышленное производство легкомоторных самолетов-"бесхвосток". Он основал фирму и в 1935 г. выпустил двухместный самолет AV-10 с двигателем "Побджой" мощностью 75 л.с. Как и первые аппараты Фовеля, AV-10 имел деревянную конструкцию с полотняной обшивкой крыла и вертикального оперения. По форме крыло напоминало крылья AV-2 и AV-3, только размах был на 3 м меньше. Фюзеляж — как у обычных самолетов: впереди — двигатель, за ним — закрытая кабина, сзади — киль с рулем направления. Шасси — стандартного типа, с хвостовым колесом.

Напоминая при виде сбоку "нормальный" самолет, AV-10 и летал не хуже. Об этом свидетельствует сертификат о пригодности к полетам, выданный французским летно-испытательным центром. [9]В июне 1936 г. на AV-10 был установлен мировой рекорд высоты для двухместных самолетов с двигателями объемом от 2 до 4 литров — 7162 м. Максимальная скорость полета равнялась 185 км/ч, крейсерская — 164 км/ч, посадочная — 60 км/ч, длина разбега составляла всего 55 м. Отличным высотным и взлетно-посадочным характеристикам самолета способствовала очень небольшая нагрузка на крыло — 29 кг/м².
