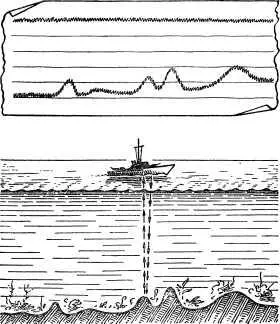

Рис. 40. Запись на ленте эхолота позволяет «видеть» дно моря .

Эти приборы основаны также на принципе посылки ультразвукового сигнала и приема отраженного эха от дна моря.

Измеряя глубины отдельных участков или районов моря, можно составить подводную карту, на которой будут видны возвышенности и углубления. Рельеф дна моря или океана в некоторой степени напоминает рельеф земной поверхности. Составление морских карт имеет не только познавательное научное значение, для моряков оно жизненно важно, так как обеспечивает безопасность плавания.

Имея перед глазами ранее составленную карту морских глубин и сравнивая данные ее с показаниями эхолота, штурман может ориентировочно определить место своего корабля в море. При постановке корабля на якорь необходимо также знать глубину места, чтобы не потерять якорь вместе с якорь-цепью на большой глубине. Эхолот и в этом случае приходит мореплавателю на помощь.

Но эхолот все же измеряет только глубину под кораблем, а для того, чтобы обнаружить впереди по курсу подводную банку, скалу, айсберг, либо узкость, используют гидролокационную станцию.

При прохождении узкостей или районов с подводными препятствиями гидроакустик по приказанию командира в режиме эхопеленгования обследует сектор в носовых курсовых углах.

При получении отраженного эха от подводного препятствия гидроакустик докладывает командиру корабля об опасности.

Если можно слышать звуки в воде, значит можно и разговаривать, тем более, что под водой в этом есть большая необходимость. Как переговорить командиру одной подводной лодки с командиром другой или командиру надводного корабля с командиром подводной лодки? Проводная связь исключается, радиоволны под водой использовать нельзя. На помощь в этом случае приходит ультразвук.

Если замыкать цепь питания реле приема — передачи телеграфным ключом, то излучение ультразвуковой энергии будет происходить во время нажатия ключа.

Используя азбуку Морзе, можно свободно переговариваться при помощи гидролокаторов, установленных на корабле и подводной лодке. При этом нужно соблюдать правило: когда один работает на передачу, другой работает только на прием. Одновременная работа на передачу недопустима.

Необходимо отметить, что скорость переговоров по азбуке Морзе гидролокаторами значительно меньше, чем по радио. Для ускорения передачи наиболее ходовых фраз используют переговорные таблицы.

В последние годы за рубежом созданы специальные гидроакустические станции связи, при помощи которых можно вести переговоры голосом в телефонном режиме, т. е. разговаривать, как по обычному телефону (рис. 41).

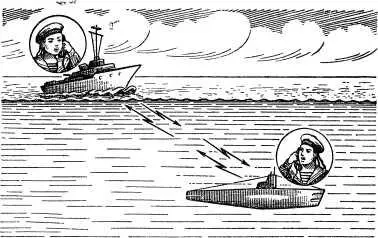

Рис. 41. Телефонный разговор под водой .

Иногда недостаточно сделать вывод, что обнаружена подводная лодка, нужно еще определить, своя это подводная лодка или противника. Для этой цели подводный корабль дает кодированный запрос, на который подводная лодка должна ответить кодированным ответом. Ответ правильный — подводная лодка своя; ответ неправильный или нет никакого ответа — подводная лодка противника.

Раньше запросы и ответы делались обычными гидролокаторами при помощи азбуки Морзе. По данным зарубежной печати, в последнее время на подводных лодках устанавливаются специальные станции связи и опознавания .

Гидроакустические приборы широко применяются в рыбном промысле. Рыболовные суда оборудуются гидроакустическими приборами, простейшим из которых является обычный эхолот.

Косяки рыбы часто достигают больших размеров и передвигаются с довольно большой скоростью. Поэтому важно своевременно обнаружить скопление рыбы и в нужном районе расставить сети.

При работе эхолота ультразвуковые волны, отраженные от рыбы, записываются на специальной бумаге. По характеру записи можно судить о плотности косяков, их размерах, а также узнать глубину, на которой находится рыба.

Интересно отметить, что ультразвук отражается не от тела рыбы, а от плавательного пузыря, наполненного воздухом.

Совсем недавно гидроакустические приборы начали применять не только для обнаружения косяков рыбы, но и для определения ее разновидностей.
