Δl = V Δt.

Получаем

Так как

то из (3.18) следует окончательная связь

ς к= к (3.19)

Из формулы (3.19) следует, что коэффициент вовлечения атмосферного выброса в виде компактного объема в точности равен его угловому коэффициенту в процессе расширения.

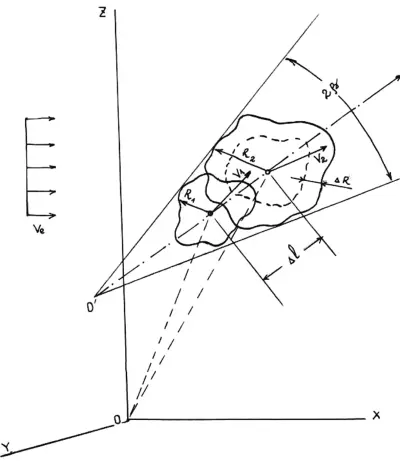

Рис. 3.3. Схема расширения клуба в атмосфере: «1» и «2» — пространственные положения клуба в моменты времени t 1и t 2; 0 — виртуальный центр расширения выброса; ΔR — приращение эффективного радиуса выброса за интервал времени Δt; 1 — ось траекторного движения клуба; → ветровой поток;……. воображаемый контур клуба «2» в момент времени t 1.

Рассмотрим теперь, как по физическим (метеорологическим) характеристикам атмосферы определить ее устойчивость, характеристики расширения струйного потока и вовлечения в него окружающего воздуха.

В предыдущем разделе было показано, что для расчета физических характеристик струйного потока, поднимающегося на большую высоту, необходимо знание характеристик турбулентности атмосферы (коэффициента вовлечения Q или расширения струи (коэффициента углового расширения к).

В настоящее время существуют два способа определения устойчивости (степени турбулентности) атмосферы: с использованием синоптической информации и с использованием информации о высотном изменении метеорологических параметров.

Первый способ основывается на обработке большого экспериментального материала по дымовым струям, проведенной Паскуиллом (Pasquill) и Мидом (Meade). Ссылки на работы, использующие эти данные в обобщенном виде, приводятся в работе [50]. Все многообразие погодных условий по типу турбулентной активности Паскуилл предложил условно разделить на 7 групп. Эти группы характеризуются как скоростью ветра на высоте флюгера — 10 м, так и солнечной инсоляцией (Таблицы № 3.1 и № 3.2).

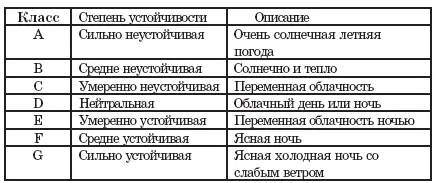

Таблица № 3.1.

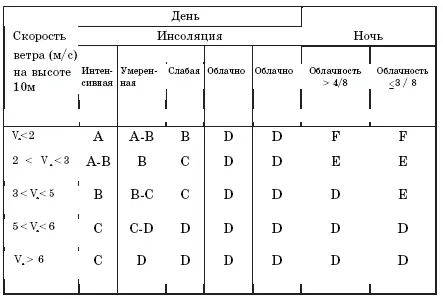

Таблица № 3.2

Степень инсоляции для дневного времени суток (слабая, умеренная или сильная) можно определить с использованием высоты солнца и доли неба, покрытого облаками. Если небо ясное и солнце высокое, то инсоляция интенсивная. Если небо ясное и высота солнца средняя, то инсоляция умеренная. Если небо переменное и солнце высокое, то инсоляция умеренная. Во всех остальных случаях инсоляция слабая.

Другой способ определения класса устойчивости основывается на использовании информации о градиенте температуры атмосферного воздуха на ближайшей к месту происшествия аэрологической станции [90]. Градиент температуры при этом берется в слое 20 — 120 м, а скорость ветра — на уровне флюгера (Таблица № 3.3)

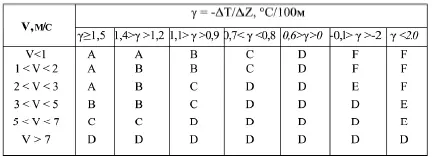

Таблица № 3.3.

Или в слое 2 — 300 м и скорости ветра на уровне флюгера (Таблица № 3.4).

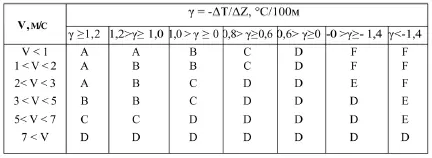

Таблица № 3.4.

Видоизмененная классификация определения классов устойчивости, представленная в Таблице № 3.4 [90] удобна тем, что всегда имеется синоптическая информация о температуре воздуха на высоте 2 м по синоптическим измерениям, а во-вторых слой в три раза толще, чем в Таблице № 3.2. Значит всегда можно воспользоваться одним или более радиозондовым измерением температуры и скорости атмосферного воздуха. Отметим, что для практического использования можно применять любую из Таблиц 3.1–3.4 в зависимости от наличия информации о атмосфере в районе аварии.

В работе [50] делается вывод о том, что методика Паскуилла позволяет теоретические разработки рассеяния загрязняющих веществ хорошо согласовать с экспериментальными данными. Причем стандартные отклонения горизонтального направления ветра σ епри временах осреднения от 10 до 60 мин можно эмпирически связать с измеренными значениями ширины струи и относительной средней концентрацией или дозой для случая непрерывных источников.
