Джеймс Гордон - Почему мы не проваливаемся сквозь пол

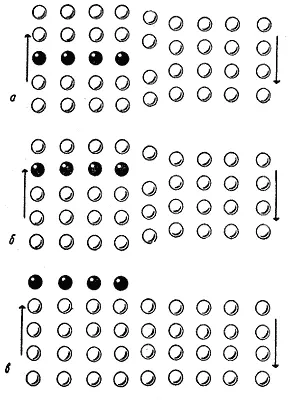

Рис. 28. Схематическое изображение сдвига, происходящего с помощью краевой дислокации. Черные атомы, конечно, не обозначают те же самые атомы в каждой из схем. Они лишь показывают положение "лишней" атомной плоскости. Когда дислокация движется, ни один из атомов не смещается со своего исходного положения более чем на долю ангстрема.

Но еще более важно то, что дислокации оказываются подвижными. Если мы приложим небольшую сдвиговую нагрузку к кристаллу, то обнаружим, что необходима лишь малая добавочная деформация, чтобы разорвать всю линию сильно натянутых связей. Но затем мы обнаружим (рис. 28, б ), что в результате вся расстановка оказалась всего лишь смещенной на одно межатомное расстояние. Продолжая нагружать кристалл, мы будем вновь и вновь повторять этот процесс и в конце концов вытолкнем дислокацию на поверхность кристалла (рис. 28, в ). А сила, необходимая для этого, может быть очень малой.

Инженеры-механики и некоторые металловеды встретили идею Тэйлора в штыки, даже сейчас еще кое-кто из них издает глухое рычание. Однако физики академического толка с ликованием набросились на дислокации. Позже еще многие годы дислокаций, как таковых, никто не видел и, быть может, не ожидал когда-либо увидеть; но их гипотетические движения (дислокации одного знака отталкиваются друг от друга и т.д.) и правила размножения (когда союз двух дислокаций освящен внезапным появлением в кристалле пяти сотен новых дислокаций) могли быть теоретически предсказаны, они давали превосходную пищу уму, были чем-то вроде трехмерных шахмат.

Нужно сказать, почти все эти академические предсказания сбылись. Вначале Тэйлор предполагал, что скольжение в пластичных кристаллах обеспечивается теми дислокациями, которые с самого начала присутствуют в кристалле благодаря случайностям неидеального роста. Затем оказалось, что обычно для интенсивного скольжения, которое происходит в пластичных материалах, этих дислокаций не хватает. Большие семейства новых дислокаций могут, однако, генерироваться либо вследствие дислокационных взаимодействий (источник Франка-Рида), либо на резких концентраторах напряжений, например на кончиках трещин. Последний случай встречается чаще. Таким образом напряженный металл может быстро на полниться дислокациями (около 10 8на квадратный сантиметр) и легко обеспечить себе течение под постоянной нагрузкой либо стать послушным кузнечному молоту.

Напомним, что дислокация - это существенно линейный дефект, который может довольно легко перемещаться в кристалле. Если дислокаций много, им не надо совершать далекие путешествия, дабы встретить другие дислокации. Результаты встречи бывают различными: например, могут образоваться новые дислокации, а чаще сближающиеся дислокации взаимно отталкиваются. Дислокаций становится все больше и больше, двигаясь по кристаллу, они начинают мешать друг другу, переплетаясь, словно спутанные нитки. В результате материал упрочняется, и, если продолжать его деформировать, он станет хрупким.

Каждому знаком хрестоматийный пример: если надо сломать проволоку или кусок жести, то их следует несколько раз согнуть взад-вперед. Сперва металл деформируется легко, затем немного упрочняется и, наконец, ломается хрупким образом.

Металл, упрочненный деформацией, может быть возвращен в исходное мягкое состояние путем отжига, то есть нагревом его до полной или частичной рекристаллизации, при этом большинство избыточных дислокаций исчезает. Так, медные трубы следует отжигать после гибки, в противном случае они будут хрупкими.

Плиний старший (23-79 гг. н.э.) в своей весьма путаной “Естественной истории” указывает способ, с помощью которого можно отличить неподдельный алмаз. Он советует положить предполагаемый алмаз на наковальню и ударить его тяжелым молотом как можно сильнее. Если камень не выдержит, он не настоящий алмаз. Надо думать, так было уничтожено немало драгоценных камней - ведь Плиний путает здесь твердость и вязкость. Алмаз - самый твердый из всех веществ, и его твердость очень полезна в тех случаях, когда необходимо резать, царапать или шлифовать; в этом состоит его главное применение в технике. Но алмаз, как и другие твердые драгоценные камни, довольно хрупок; и если бы даже его добывали большими кусками и в больших количествах, широко распространенным конструкционным материалом он бы не был.
