Джеймс Гордон - Почему мы не проваливаемся сквозь пол

Гриффитс указал два условия, необходимых для распространения трещины. Во-первых, рост трещины должен быть энергетически выгодным процессом, и, во-вторых, должен работать молекулярный механизм, с помощью которого может осуществиться преобразование энергии. Первое условие требует, чтобы на любой стадии распространения трещины количество запасенной в теле энергии уменьшалось - подобно тому, как уменьшается потенциальная энергия автомобиля, спускающегося с горы. С другой стороны, и при энергетической выгоде автомобиль может спускаться с горы лишь в том случае, если у него есть колеса и их не держат тормоза. Колеса в этом случае служат механизмом, с помощью которого автомобиль скатывается с горы, они обеспечивают преобразование энергии.

Как мы уже говорили, деформированное тело “начинено” энергией, которая предпочла бы высвободиться. Так, поднятый вверх камень имеет потенциальную энергию и стремится упасть. Если материал полностью разрушен, энергия деформации его, естественно, полностью освобождена. Рассмотрим, однако, что происходит на промежуточных этапах процесса разрушения. Когда в деформированном теле появляется трещина, она слегка раскрывается и оба ее края расходятся на некоторое расстояние. Это означает, что материал, непосредственно примыкающий к краям трещины, релаксирует, напряжения и упругие деформации в нем уменьшаются, и упругая энергия освобождается. Давайте проследим за трещиной, начавшейся на поверхности тела и идущей в глубь нагруженного материала (рис. 29). Понятно, что область срелаксировавшего материала будет приблизительно соответствовать двум заштрихованным треугольникам. Общая площадь этих треугольников будет примерно l 2( l - длина трещины). Следовательно, количество освобожденной энергии должно быть пропорционально квадрату длины трещины, или глубины ее проникновения в тело. Расчеты подтверждают эту грубую оценку. Иными словами, трещина глубиной 2 микрона высвобождает в 4 раза больше упругой энергии, чем трещина глубиной в микрон, и т.д.

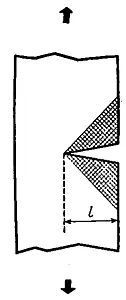

Рис. 29. Распространение трещины Гриффитса. С распространением трещины материал в заштрихованных областях разгружается, освобождая упругую энергию.

На другой чаше наших энергетических весов расположилась поверхностная энергия 2 Gl , которая необходима для образования двух новых поверхностей. Очевидно, эта энергия пропорциональна первой степени длины (или глубины) трещины. Величины поверхностной энергии двухмикронной и одномикронной трещин отличаются лишь в 2 раза, в то время как величины освобожденной энергии деформации - в 4 раза. Последствия такого взвешивания достаточно ясны. Мелкая трещина для своего роста должна больше потреблять поверхностной энергии, чем производить свободной энергии вследствие релаксации напряжений. Эти условия невыгодны для роста трещины. Однако, если исходная трещина достаточно велика, картина изменяется на противоположную: с ростом размеров величина освобожденной энергии увеличивается быстрее, она ведь зависит от квадрата длины трещины. Получается, что, если длина трещины превышает некоторую “критическую длину Гриффитса”, трещина производит больше энергии, чем потребляет. Тогда она может с громадной скоростью рвануться вперед, и процесс этот будет подобен взрыву. Для каждой величины напряжения в данном материале существует своя критическая длина Гриффитса. Для теоретически максимальной величины напряжения (теоретической прочности) критическая длина бесконечно мала, для материала, свободного от напряжений, она бесконечно велика - иного мы и не должны были ожидать. К сожалению, для тех напряжений, с которыми нам приходится обычно иметь дело, критическая длина трещины, как правило, очень мала, порядка нескольких микрон, и, конечно, она уменьшается, когда мы пытаемся увеличить напряжение. В этом заключается одна из трудностей, связанных с получением более прочных материалов.

Итак, при обычных уровнях нагружений все трещины, за исключением самых мелких, имеют энергетический стимул к росту. Весь вопрос теперь в том, могут ли они расти. Иными словами, существует ли соответствующий механизм роста, то есть существует ли способ для реализации имеющейся энергетической выгоды, или преобразования одной формы энергии в другую? Гриффитсов баланс энергии, энергетическая выгода распространения трещины, длина которой превышает некоторую критическую величину, - явления совершенно общие для всех упругих тел. Но вот механизм преобразования энергии как раз и отличает вязкие материалы от хрупких.
