Джеймс Гордон - Конструкции, или почему не ломаются вещи

Весьма приблизительные величины прочности некоторых распространенных материалов приведены в табл. 5. Величины прочности на сжатие получены на образцах, имеющих отношение длины к толщине от 1 до 3-4. Прочность более толстых или более тонких образцов может быть совершенно другой.

Таблица 5 Приблизительные значения предела прочности на сжатие и растяжение для некоторых материалов

Материал/ Предел прочности на растяжение, МН/м 2/ Предел прочности на cжатие, МН/м 2

Дерево / 100 / 27

Чугун / 40 / 350

Литой алюминий / 40 / 300

Литые цинковые сплавы / 35 / 300

Бакелит, полистирол и другие хрупкие пластмассы / 15 / 55

Цемент / 4 / 40

Один из очевидных выводов, который следует из табл. 5, состоит в том, что если мы конструируем элемент, например изгибаемую балку, в которой есть и область растяжения, и область сжатия, то нужно "глядеть в оба". Лучшим проектом может оказаться балка с совершенно асимметричным сечением. В чугунных балках викторианских времен площадь растягиваемой зоны обычно гораздо больше, чем сжимаемой, потому что чугун лучше работает на сжатие, чем на растяжение (рис. 138). И наоборот, лонжерон крыла деревянного самолета, например планера, всегда гораздо толще сверху, то есть на сжатой стороне, так как при сжатии дерево менее прочно, чем при растяжении (рис. 139).

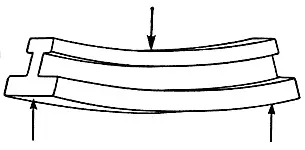

Рис. 138. Чугунная балка обычно на растянутой полке делается более толстой, чем на сжатой, потому что прочность чугуна на разрыв меньше его прочности на сжатие.

Рис. 139. Деревянный лонжерон крыла планера обычно на сжатой стороне толще, чем на растянутой, потому что дерево при сжатии менее прочно, чем при растяжении.

В реальной жизни различие между балкой и длинной колонной обычно довольно неясно. Вытянутая колонна, например кость ноги животного, почти всегда подвергается изгибу, в результате чего материал ее вогнутой стороны сжат больше, чем в других местах. С другой стороны, в балках или фермах особенно сложной конфигурации сжатый пояс всегда следует проверять с точки зрения его прочности на сжатие. В любом случае, идет ли речь о балке или о колонне, если материал недостаточно прочен на сжатие, разрушение начнется тогда, когда наибольшее сжимающее напряжение достигнет опасного уровня. Лучшим примером колонн, которые, кроме сжатия, подвергаются и изгибу, служат деревья и мачты парусных кораблей. Ствол дерева должен выдерживать сжимающий вес всех своих ветвей и листвы, но в жизни дерева изгибающие нагрузки, вызванные давлением ветра, могут быть больше и опаснее. Точно так же и мачты, которые номинально являются сжатыми колоннами, испытывают значительный изгиб из-за неравномерного натяжения удерживающих их тросов. Этот изгиб особенно велик, если в оснастке что-нибудь рвется.

Мачты таких больших кораблей, как "Виктория", делались из кусков дерева, соединенных вместе железными обручами, но для мачт средних размеров старые мастера предпочитали использовать один ствол сосны или ели, по возможности оставляя его в первозданном виде. Эти специалисты не только встречали в штыки любые предложения о том, что следует делать пустотелые мачты, имеющие "более эффективное" трубчатое сечение; они старались вообще избегать какой-либо обработки дерева, кроме удаления коры.
