Из рис. 133 видно, что направление закрутки изменяет величину подъемной силы в направлении, противоположном действию элеронов, уменьшая производимый ими эффект. Если крыло имеет недостаточную крутильную жесткость, его элероны могут оказать на самолет обратное действие: выполнив операции, необходимые для крена вправо, летчик может вдруг обнаружить, что самолет делает крен влево. Этот не только неожиданный, но и весьма опасный эффект носит название "обратные элероны". С ним связаны серьезные трудности при проектировании современных скоростных самолетов. Профилактической мерой здесь является достаточная крутильная жесткость конструкции крыла.

В ранних обшитых тканью монопланах, таких, как Д-8, крутильная жесткость крыла почти целиком определялась относительной жесткостью на изгиб двух главных лонжеронов и их расположением. Однако это не очень эффективное средство, и величина крутильной жесткости, достигаемая в таких конструкциях даже с помощью системы проволочных растяжек, довольно ограничена. По этой причине такие самолеты были довольно опасны, и правительственные органы почти каждой страны были настроены против монопланов, а кое-где они даже были запрещены.

Предпочтение, отдаваемое бипланам, не было следствием консерватизма некоторой части чиновников соответствующих ведомств; скорее оно явилось следствием характерных для биплана больших прочности и жесткости, особенно на кручение. На практике бипланы были и легче, и безопасней монопланов в течение многих лет, а разница в скоростях поначалу у них была не так уж велика. Конструкция крыла биплана с растяжками и распорками представляет собой, по существу, некоторую коробчатую, или кессонную, балку, которая обеспечивает большую прочность и жесткость не только на изгиб, но и на кручение. Из рис. 134 видно, что четыре главных лонжерона (по два в каждом крыле) идут вдоль ребер короба, а расположенные между ними элементы образуют решетчатую ферму. На самолете диагональные распорки на верхнем и нижнем крыле, конечно, не видны, так как скрыты обшивкой. Однако на самом деле эти горизонтально расположенные элементы имеются, и их назначение состоит в том, чтобы воспринимать сдвиг, возникающий при кручении крыла.

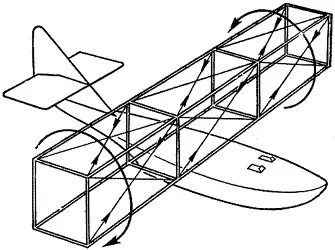

Рис. 134. Схематическая конструкция пары крыльев биплана с проволочными растяжками, на которую действуют крутящие моменты, возникающие, например, от элеронов.

На рис. 134 схематически показано, как такая конструкция работает на кручение. Видно, что каждая сторона короба нагружена сдвигом подобно решетчатой стенке при изгибе фермы. Заметим, что сдвиг всех четырех сторон короба происходит совместно и взаимозависимо. Если разрезать или убрать одну из четырех сторон, конструкция вовсе не сможет сопротивляться кручению. В биплане эти работающие на сдвиг панели по необходимости делаются из стержней и тросов. Но если конструкция призвана не летать, а работать на земле, то решетка из стержней и тросов может быть заменена сплошными металлическими панелями или листами фанеры. С чисто конструктивной точки зрения работать она будет точно так же, как и рассмотренные нами выше фермы.

Кручению может противостоять короб или трубы любого типа как со сплошными стенками, так и со стенками решетчатой конструкции. И в том и в другом случае в стенках действуют касательные напряжения. Если же сравнивать прочность и жесткость с весом, то крыло биплана с точки зрения крутильных характеристик гораздо более эффективно, чем конструкция, в которой все зависит от пары соединенных между собой балок.

Формулы для прочности и жесткости на кручение стержней и труб различных типов приведены в приложении 3. Следует отметить, что жесткость на кручение трубы или короба определяется квадратом площади поперечного сечения. Поэтому короб большого поперечного сечения (такой, как в старомодных бипланах) требует мало материала и имеет очень небольшой вес. Когда мы строим современный моноплан, то, по существу, заставляем работать всю конструкцию крыла вместе с ее обшивкой, будь она металлической или фанерной. Хотя мы вынуждены делать крыло гораздо толще, чем крылья бипланов, все же площадь его поперечного сечения гораздо меньше, чем у крыла биплана. Поэтому, чтобы добиться необходимой жесткости и прочности, мы вынуждены применять относительно толстую и тяжелую обшивку. Таким образом, довольно большая доля веса всей конструкции современного самолета предназначена для того, чтобы сопротивляться кручению.
