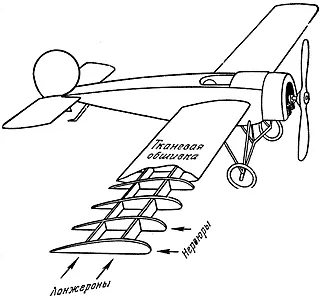

Крыло Д-8, как и большинства монопланов того времени, было обшито тканью с целью придания ему желаемой аэродинамической формы. Ткань была просто натянута на силовой каркас и сама не должна была нести основных изгибающих нагрузок. Эти нагрузки воспринимались двумя параллельными деревянными лонжеронами - консольными балками, идущими в сторону от фюзеляжа. Они были соединены через каждые несколько дюймов рядом легких деревянных нервюр определенной формы, на которые и натягивалась проклеенная ткань (рис. 129).

Рис. 129. Крыло моноплана, обтянутое тканью.

Когда стало известно о катастрофах с Д-8, командование немецких военно-воздушных сил отдало приказ провести испытания конструкции. Как это обычно делалось в те времена, готовый самолет перевернули вверх ногами и установили на испытательный стенд, нагружая мешками с дробью, расположенными так, чтобы имитировать возникающие в полете аэродинамические нагрузки. Испытанное таким образом крыло не обнаружило признаков слабости, оно разрушалось лишь при нагрузке, эквивалентной шестикратному весу самолета. Правда, в настоящее время требуется, чтобы истребители выдерживали двенадцатикратные перегрузки, но в 1917 г. шестикратной перегрузки считалось вполне достаточно, и она определенно превышала те перегрузки, которые могли возникнуть в тогдашних боевых условиях. Другими словами, самолет, казалось бы, был вполне надежен.

Однако при стендовых испытаниях Д-8 обратили внимание на то, что разрушение самолета начиналось в заднем лонжероне. Решили перестраховаться, и задние лонжероны на всех самолетах Д-8 заменили более толстыми и прочными. Но и после замены число аварий не сократилось, а, напротив, увеличилось. Командование немецких военно-воздушных сил оказалось перед фактом, что "усиление" крыла путем добавления конструкционного материала на самом деле приводит к его ослаблению.

К тому времени Фоккеру стало ясно, что на помощь от официальных умов рассчитывать не приходится, и он сам подверг Д-8 испытаниям на своем заводе. На этот раз догадались измерить перемещения крыла под нагрузкой. Оказалось, что приложенная нагрузка не только изгибает (при выводе самолета из пике концы крыла поднимаются относительно фюзеляжа), но и скручивает крылья, хотя к ним явным образом не приложено никаких крутящих нагрузок. И, что особенно важно, направление скручивания было таким, что значительно увеличивался угол атаки крыла, то есть его подъемная сила.

Обдумав эти результаты, Фоккер внезапно понял, что именно здесь лежит причина не только загадочных аварий с Д-8, но и большинства неприятностей со многими другими монопланами. Когда пилот берет ручку на себя, нос самолета поднимается и нагрузка на крыло растет. Но одновременно крыло закручивается, и это приводит к дальнейшему увеличению подъемной силы крыла, то есть нагрузки на крыло; оно закручивается еще больше, еще больше растет нагрузка и так до тех пор, пока пилот полностью не теряет контроль над ситуацией и крыло не отваливается. Фоккер обнаружил здесь ту форму неустойчивости, которая часто приводит к "летальному" исходу.

Что же в действительности происходит с крылом с точки зрения теории упругости?

Рассмотрим пару одинаковых параллельных консольных балок, или лонжеронов, соединенных через определенные интервалы горизонтальными нервюрами (рис. 129). Пусть к одной из этих нервюр у кончика крыла приложена сосредоточенная сила, направленная вверх. Если эта сила не приложена точно посередине между лонжеронами (рис. 130), нагрузка не распределится поровну между ними и сила, действующая на один из лонжеронов, будет больше .силы, действующей на другой. Если это произойдет, то один из двух лонжеронов (тот, который более нагружен) отклонится вверх больше другого (рис. 131). В таком случае нервюры, соединяющие лонжероны, отклонятся от горизонтального положения, а все крыло окажется закрученным. В любом сечении балки можно указать точку, называемую центром изгиба. Если линия действия силы проходит через эту точку, то сила не вызывает кручения балки.

Рис. 130. Взаимосвязанные изгиб и кручение возникают в случае, если равнодействующая подъемных сил в каждом поперечном сечении крыла проходит через точку, называемую центром изгиба (в данном случае посередине между двумя лонжеронами), тогда крыло будет изгибаться без кручения.
