Джеймс Гордон - Конструкции, или почему не ломаются вещи

Рис. 131. Если равнодействующие подъемных сил не проходят через центр изгиба, а смещены, например, в направлении передней кромки крыла, то крыло (или любая другая балка) будет скручиваться при изгибе.

Естественно, когда в сечении крыла больше двух лонжеронов или если пара лонжеронов имеет разную жесткость, то центр изгиба будет находиться не посередине, а где-то между передней и задней кромкой крыла. Однако в каждой балке любого типа центр изгиба всегда существует. Сила, линия действия которой проходит через эту точку, не вызывает закручивания балки или крыла, тогда как любая иная нагрузка обязательно приводит не только к перемещениям крыла вследствие изгиба, но и к закручиванию крыла на некоторый угол.

До сих пор мы рассматривали случай сосредоточенной силы, приложенной к балке или крылу. Естественно, что аэродинамическая подъемная сила, которая в полете направлена вверх и удерживает машину в воздухе, представляет собой нагрузку, распределенную по всей поверхности крыла. Однако, чтобы упростить расчеты, всю эту нагрузку можно заменить одной равнодействующей, приложенной в точке, которую называют центром давления (ЦД) крыла.

Несведущему человеку может показаться, что ЦД подъемной силы, действующей на крыло в полете, лежит где-то посередине между передней и задней кромкой крыла, скажем, возле середины хорды крыла. На самом же деле, как хорошо известно из аэродинамической практики, это совсем не так. Как правило, центр давлений подъемной силы расположен недалеко от передней кромки крыла - обычно на расстоянии примерно в четверть длины хорды [96] По этой причине опавший лист или лист копирки падает именно так, как мы это привыкли видеть. .

Следовательно, пока крыло не спроектировано таким образом, чтобы центр изгиба был расположен примерно на расстоянии одной четвертой длины хорды от передней кромки, оно обязательно будет закручиваться. Угол поворота крыла при этом будет, конечно, зависеть от крутильной жесткости крыла (жесткости на кручение). Но, вообще говоря, всякое закручивание крыла - вещь вредная и опасная, так что конструкторы стремятся свести его к минимуму. Именно поэтому и стержень пера в крыле птицы расположен обычно на расстоянии в четверть хорды от его передней кромки (рис. 132).

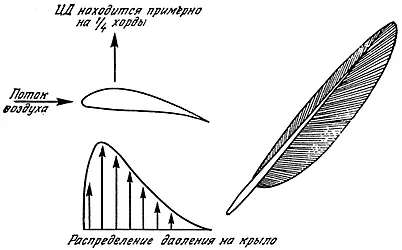

Рис. 132. Распределение подъемных сил вдоль профиля крыла.

В простом крыле моноплана с тканевой обшивкой как положение центра изгиба, так и его крутильная жесткость почти целиком зависят от относительной жесткости лонжеронов на изгиб. В самолете Д-8 центр изгиба находился значительно дальше центра давлений, где-то около середины хорды. Крыло не имело достаточной жесткости, чтобы сопротивляться закручиванию, в результате чего оно разрушалось. После модификации крыла, когда задний лонжерон был сделан более жестким и прочным, центр изгиба передвинулся еще дальше назад, что еще больше ухудшило ситуацию.

Осмыслив все это, Фоккер предпринял теперь уже очевидный шаг: уменьшил толщину и жесткость заднего лонжерона и передвинул тем самым центр изгиба вперед, ближе к центру давления. После этого Д-8 превратился в сравнительно надежную машину, опасную для британских и французских военно-воздушных сил.

По законам аэродинамики центр давления подъемной силы, действующей на крыло самолета, должен всегда находиться примерно на расстоянии четверти хорды от передней кромки крыла. Для уменьшения крутящего момента, действующего на крыло, его необходимо сконструировать таким образом, чтобы передвинуть центр изгиба вперед, как можно ближе к центру давления. Однако элероны, с помощью которых самолет получает крен и выполняет виражи, действуют на конец крыла большими вертикальными силами, приложенными вверх или вниз вблизи задней кромки, то есть далеко сзади от центра изгиба. Тем самым элероны неизбежно вызывают большие крутящие нагрузки на крыло всякий раз, когда летчик закладывает вираж.

Рис. 133. Элерон действует с большой направленной вниз силой на заднюю кромку крыла. Эта сила приложена довольно далеко от центра изгиба, она стремится закрутить крыло таким образом, что возникающие аэродинамические силы будут противоположны тем, к которым стремился летчик, отклоняя элерон.
