Если выполнить соответствующие расчеты, то оказывается что упругими характеристиками, обеспечивающими полную устойчивость при больших деформациях рассматриваемой системы с внутренним давлением, являются только характеристики типа тех, что представлены на рис. 53. Такая форма зависимости напряжения от деформации (с небольшими вариациями) и в самом деле является весьма обычной для тканей животных, в особенности для пленок. Почувствовать это можно, потянув себя за мочку уха.

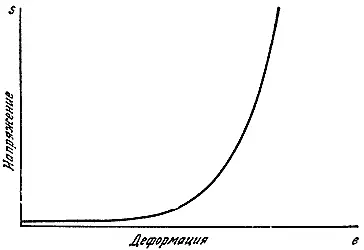

Рис. 53. Кривая деформирования, типичная для мягких тканей животных.

В связи с рис. 53 возникает вопрос, проходит ли для рассматриваемых материалов кривая зависимости напряжения от деформации через начало координат (точку, где и напряжение, и деформация равны нулю) или при обращении деформации в нуль в материале все еще остается некоторое конечное напряжение. (Вопрос, несомненно, рассчитан на некоторое замешательство инженеров, воспитанных на гуковских материалах, подобных стали.) Однако, насколько можно судить по экспериментам, для живого организма эта точка нулевых напряжении и деформаций не соответствует какому-либо реальному начальному состоянию (так же обстояло бы дело в любой конструкции, состоящей, скажем, из мыльных пленок). Во всяком случае, артерии постоянно находятся в организме в натянутом состоянии, и, если их извлечь из живого или только что умершего животного, они очень значительно сократятся.

Как мы увидим ниже, это натяжение артерий может служить дополнительным средством для предотвращения тенденции к изменению их длины при изменении давления крови. Иначе говоря, оно служит целям выравнивания осевого и окружного напряжений в стенках артерии, то есть стремится вернуть систему к тому состоянию, которое характерно для поверхностного натяжения, и поэтому, возможно, существовало в живой природе в очень далеком прошлом. У людей, испытывающих сильную и продолжительную вибрацию, например у лесорубов, работающих цепными пилами, это натяжение может быть утрачено, тогда артерии у них удлиняются и становятся изогнутыми, скрученными или зигзагообразными.

Сердце - это, по существу, насос, который вгоняет кровь в артерии посредством довольно резких пульсаций. Работа сердца облегчается тем обстоятельством (которое идет и на благо организма в целом), что в нагнетательной, или систолической, фазе сердечного цикла справиться с избытком крови высокого давления помогает упругое растяжение аорты и больших артерий. Это сглаживает колебания давления и в целом улучшает циркуляцию крови. В действительности упругость артерий во многом играет ту же роль, что и воздушный рессивер, который конструктор часто ставит в системе, содержащей механический поршневой насос. В этом простом устройстве волна давления, которая сопровождает нагнетательный ход поршня, сглаживается за счет того, что нагнетаемой жидкости временно приходится сжимать воздух, удерживаемый над жидкостью в закрытом сосуде. Когда после окончания нагнетательного хода поршня клапан насоса закрывается (то же происходит и в диастолической фазе сердечного цикла), жидкость продолжает движение в гидросистеме за счет расширения сжатого воздуха (рис. 54).

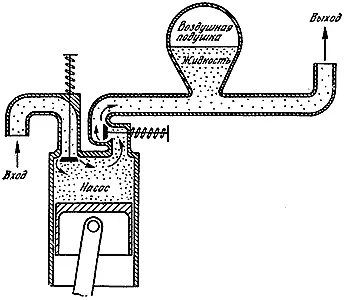

Рис. 54. Упругое растяжение аорты и артерий играет ту же роль в сглаживании колебаний давления, что и наличие воздушного рессивера в поршневом насосе.

Это ритмичное чередование расширения артерий и их возвращения в исходное состояние благотворно и необходимо. Если с возрастом стенки артерий становятся более жесткими и менее эластичными, то давление крови повышается и сердцу приходится производить большую работу, что может отрицательно сказаться на его состоянии. Об этом знает большинство из нас, но о имеющейся здесь связи с деформациями стенок артерий задумываются немногие.

Как мы нашли в гл. 5, осевое напряжение в цилиндрической оболочке, такой, как стенка артерии, составляет ровно половину окружного напряжения. Это справедливо всегда, независимо от материала оболочки или трубы. Поэтому если бы закон Гука выполнялся в приведенной выше грубой формулировке, то осевая деформация также составляла бы половину окружной и общее удлинение артерии происходило бы в соответствующих пропорциях к ее первоначальным размерам.
