Джеймс Гордон - Конструкции, или почему не ломаются вещи

Хотя зависимость напряжения от деформации для большинства пленок и других мягких тканей и не выражается строго горизонтальной прямой, она часто приближается к ней, во всяком случае вплоть до деформаций около 50%. Представляется интересным выяснить, каковы следствия такой зависимости. Действительно, любая конструкция из подобных материалов должна с необходимостью напоминать нечто состоящее из пленок жидкости, на которые действует поверхностное натяжение. Принимая ванну, вы без труда можете понаблюдать за поведением таких пленок - мыльных пузырей.

Важно то обстоятельство, что упомянутого рода материал или оболочка - это, по существу, "устройство постоянного напряжения", то есть напряжение в нем может принимать только одно-единственное значение, и это напряжение будет действовать во всех направлениях. Единственной формой оболочки, совместимой с этим условием, является сфера или часть сферы. Это хорошо демонстрирует мыльная или пивная пена. Если из таких оболочек нужно создать удлиненное существо, то, по-видимому, лучшим, что можно сделать, будет "сегментированная" конструкция типа той, что показана на рис. 49, и на самом деле создания типа червя часто имеют подобное строение.

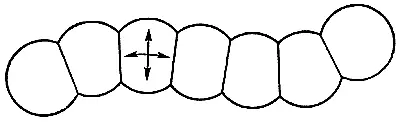

Рис. 49. "Сегментированное" существо. Напряжения в оболочке в обоих направлениях одинаковы.

Как бы ни были хороши подобные оболочки для червей, их нельзя использовать, если нужно получить ровную цилиндрическую трубку, такую, как кровеносный сосуд. Для труб, как мы видели в гл. 5, окружное напряжение всегда вдвое больше осевого напряжения, и именно из-за этого различия в напряжениях оболочки такого рода здесь не подходят. Здесь требуется материал, для которого напряжение растет с ростом деформации, как, например, это показано на рис. 50.

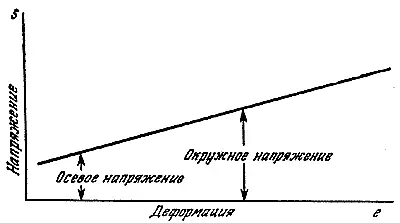

Рис. 50. Для образования оболочки цилиндрического контейнера напряжение пленки материала должно расти с ростом деформации, что позволит окружному напряжению быть вдвое больше осевого.

К сильно растяжимым твердым телам, которые удовлетворяют этому условию, относится, совершенно очевидно резина, и в настоящее время существует множество материалов типа резины, как натуральных, так и синтетических. Некоторые из них способны испытывать упругие деформации до 800%. Материаловеды называют их эластомерами.

Резиновые трубы широко используются в технике, и можно было бы предположить, что Природе для вен и артерий следовало бы создать материал типа резины. Однако Природа не пошла таким путем - и у нее были на это веские основания. Для материалов типа резины зависимость напряжения от деформации имеет очень характерную S-образную форму (рис. 51).

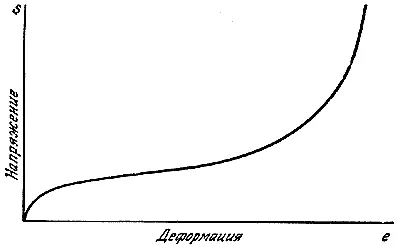

Рис. 51. Кривая деформирования, типичная для резины.

Мои собственные не очень строгие расчеты показывают, что если из материала с такой кривой деформирования сделать цилиндрическую трубку и накачивать в нее газ или жидкость, создавая внутреннее давление, то после того, как окружная деформация достигнет величины 50% или несколько больше, процесс деформирования станет неустойчивым и на трубке образуется сферическая выпуклость (в медицине такого рода выпуклость квалифицируется как "аневризм"), так что трубка станет похожа на змею, проглотившую футбольный мяч. Этот результат легко воспроизвести экспериментально, надувая резиновый детский "шарик" цилиндрической формы (рис. 52), так что выполненные мною расчеты, вероятно, правильны.

Рис. 52. Продолговатый воздушный "шарик", иллюстрирующий образование сферической выпуклости при увеличении внутреннего давления.

Вот почему упругое поведение стенок артерий не похоже на поведение резины.

Но поскольку в венах и артериях на самом деле возникают деформации порядка 50%, а с другой стороны, как вам скажет любой врач, появление аневризмов в кровеносных сосудах крайне нежелательно, упругие характеристики материалов типа резины совершенно неподходящи для большинства оболочек внутри нашего тела, они редко встречаются у животных тканей.
