На самом деле 80 МН/м 2- это как раз тот уровень напряжения, на который рассчитывают при проектировании крупных конструкций, и для мягкой стали это напряжение соответствует коэффициенту запаса прочности, лежащему между 5 и 6, и поэтому оно вполне приемлемо. Посмотрим, как все это работает на. практике. Из 4694 судов, проходивших в доке обычную проверку, у 1289, то есть более чем у четверти, были обнаружены серьезные трещины в корпусе, после чего, конечно, были предприняты необходимые меры по ремонту. Число же судов, которые, если бы не принятые меры, действительно разломились в море пополам, было все же много меньшим и составляло весьма малую долю от общего их количества. Одно такое судно пришлось примерно на каждые пятьсот кораблей. Если бы при конструировании этих судов были предусмотрены более высокие напряжения или их корпуса были изготовлены из более хрупкого материала, то в большинстве случаев трещины не были бы обнаружены до самого момента катастрофы.

Следуя доктрине Гриффитса в ее чистом виде, мы обнаружим, что трещины меньше критической длины вообще не могут распространяться, а поскольку любая трещина начинает свое существование с весьма малых размеров, то и вообще ничто никогда на разрушается. В действительности же, конечно, по многим веским причинам, которые составляют компетенцию металлургов и материаловедов, трещины до критической длины все же могут расти (см. гл. 14). Существенно, что, как правило, это происходит очень медленно, так что имеется достаточно времени для того, чтобы обнаружить эти трещины и что-то предпринять.

К несчастью, бывают и исключения. Профессор Дж.Ф.К. Конн, до недавнего времени занимавшийся в Глазго строительной механикой корабля, рассказал мне историю, как на крупном грузовом судне кок, прийдя как-то утром на камбуз готовить завтрак, обнаружил большую трещину посреди пола. Кок послал за старшим стюардом, который пришел, посмотрел на трещину и послал за старшим помощником капитана. Старший помощник пришел, посмотрел на трещину и послал за капитаном. Капитан пришел, посмотрел на трещину и сказал: "А, ничего страшного, дайте-ка мне позавтракать!"

Но у кока был явно научный склад ума и, разделавшись с завтраком, он достал краски, пометил концы трещины и поставил возле отметки дату. Через некоторое время корабль попал в непогоду и трещина удлинилась на несколько дюймов. Тогда кок нанес новую отметку и поставил новую дату. Он проделал это со всей добросовестностью еще несколько раз.

Когда судно в конце концов потерпело аварию, именно на той половине, которую удалось спасти и отбуксировать в порт, оказались отметки кока, которые, по мнению профессора Конна, служат самыми достоверными из всех свидетельств о процессе роста больших трещин докритической длины.

Если конструкция не выдерживает нагрузок или имеются опасения относительно ее прочности, то естественное внутреннее чувство подсказывает инженеру, что надо использовать "более прочный" материал; если речь идет о стали, то это будет высокопрочная сталь. Для больших конструкций это, вообще говоря, ошибочное решение, поскольку ясно, что даже в случае мягкой стали ее прочность используется далеко не полностью. Это происходит потому, что, как мы уже видели, разрушение конструкции может определяться не прочностью, а хрупкостью материала.

Хотя измеряемые величины работы разрушения зависят от способа, которым производится соответствующее испытание, и здесь трудно получить однозначный результат, все же можно сказать, что трещиностойкость большинства металлов с ростом прочности несомненно уменьшается. На рис. 25 в качестве примера показано соотношение между этими двумя величинами в углеродистых сталях при комнатной температуре.

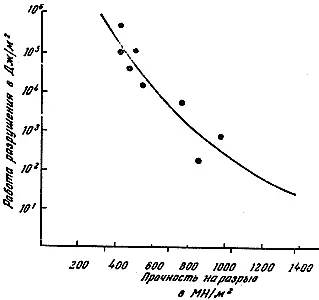

Рис. 25. Приближенное соотношение между прочностью и работой разрушения для некоторых простых углеродистых сталей. (По В.Д. Бигсу)

Легко (и это не очень дорого) вдвое увеличить прочность мягкой стали путем повышения содержания углерода. Однако, если мы сделаем это, величина работы разрушения может уменьшиться раз в 15. В той же пропорции уменьшится и критическая длина трещины, то есть она при том же напряжении уменьшится от 1 м до 6 см. Если, однако, мы повысили вдвое и рабочее напряжение, то критическая длина трещины уменьшится в 15х2 2= 60 раз. Таким образом, если критическая длина трещины первоначально была 1 м, теперь она составит 1,5 см, что было бы весьма опасно для большой конструкции.
