Джеймс Гордон - Конструкции, или почему не ломаются вещи

Рассмотрим теперь образец из упругого материала, который сначала растянули, а затем закрепили его концы таким образом, чтобы он не мог больше ни получать, ни отдавать механическую энергию. Таким образом создалась механическая система, содержащая определенное количество упругой энергии. Если в этом растянутом материале начнет распространяться трещина, то требуемая работа разрушения должна быть полностью "оплачена" по энергетическому счету. Если для простоты мы примем, что наш образец является пластинкой материала единичной толщины, то требуемая энергия должна составить WL , где W - работа разрушения (на единицу площади), a L - длина трещины. Заметим, что речь здесь идет об "энергетическом долге", о том, что по энергетическому счету должно быть занесено в дебет, хотя никакого кредита в действительности получено не было. Дебет линейно возрастает с ростом длины трещины L .

Эта энергия должна быть немедленно изыскана во внутренних ресурсах, и, поскольку мы имеем дело с замкнутой системой, она может быть получена только за счет уменьшения упругой энергии внутри системы. Другими словами, где-то внутри образца должно уменьшиться напряжение. Такая ситуация возможна, поскольку берега трещины под действием напряжения немного разойдутся, а это немедленно приведет к уменьшению напряжения вблизи ее поверхности (рис. 23). Грубо говоря, две треугольные области, затененные на рисунке, и отдадут упругую энергию. Можно ожидать, что эти области с ростом длины трещины L будут в основном сохранять свои пропорции и поэтому их площадь будет расти как квадратдлины трещины, то есть как L 2 . Следовательно, количество высвобождающейся упругой энергии будет расти как L 2 .

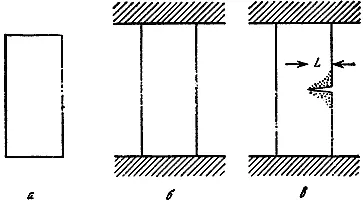

Рис. 23. а - недеформированный образец; б - образец растянут, и его концы жестко закреплены; система не может ни получать, ни отдавать энергию; в - в растянутый образец внесена трещина. Напряжение в затененных областях уменьшается, и они отдают упругую энергию, которая может теперь пойти на дальнейшее распространение трещины.

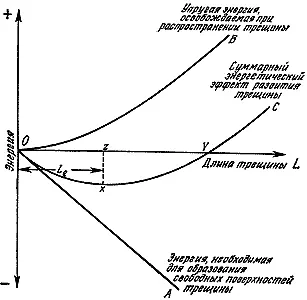

Таким образом, суть принципа Гриффитса определяется тем, что, в то время как энергетический долг растет линейно с длиной трещины L , энергетический кредит растет как квадрат длины трещины L 2 . Следствия этого изображены на рис. 24. Линия ОА представляет энергию, требуемую для образования новой поверхности растущей трещины, и это - прямая линия. Линия OВ представляет энергию, освобождаемую в системе при достижении трещиной данной длины, и это - парабола. Общий баланс энергии, являющийся алгебраической суммой двух упомянутых энергий, представляется линией ОС.

Рис. 24. Высвобождение энергии по Гриффитсу, или почему предметы разлетаются на куски.

До точки Х на графике система в целом должна поглощать энергию; после точки Х энергия начинает выделяться из системы. Отсюда следует, что существует некоторая критическая длина трещины, которую мы будем обозначать L g и которая называется критической длиной трещины по Гриффитсу. Трещины, длина которых меньше L g , не представляют опасности, они не могут расти сами по себе. Трещины же, имеющие длину больше L g , растут "сами по себе" и поэтому весьма опасны [34] Может показаться, что длина L g должна соответствовать на графике отрезку OY , но по размышлении вы увидите, что это не так. Критической, или пороговой, по отношению к распространению трещины энергией, которую мы должны сообщить системе, является энергия, равная отрезку ZX . (Она и соответствует истинному "коэффициенту запаса".) . Такие трещины чем дальше, тем быстрее распространяются по материалу и неизбежно ведут к "взрывному" (сопровождаемому шумом) разрушению. Конструкция заканчивает свое существование не с тихим всхлипом, а с грохотом и в большинстве случаев идет на свалку.

Наиболее важное следствие из всего сказанного состоит в том, что даже если локальное напряжение на концах трещин очень велико (даже если оно много больше, чем зарегистрированная в справочнике прочность материала), до тех пор пока в конструкции нет трещины или другого отверстия, длина которого превышает критическую длину L g , конструкция безопасна и не разрушается.Именно это свойство позволяет нам не падать духом и не тревожиться слишком сильно по поводу инглисовой концентрации напряжений. Именно по этой причине отверстия, трещины и царапины представляют опасность ровно настолько, насколько они ее представляют на самом деле.
