Джеймс Гордон - Конструкции, или почему не ломаются вещи

Хрупкие материалы по возможности не используются там, где они могут подвергнуться действию растяжений. Эти материалы являются хрупкими в первую очередь не потому, что имеют низкую прочность на разрыв,- это означало бы, что для их разрушения требуется небольшая сила, - а потому, что для их разрушения требуется только небольшая энергия.

Технические и биологические материалы, которые используются в условиях растяжения и в этом смысле являются относительно безопасными, для образования новой поверхности при разрушении требуют значительно большей энергии. Другими словами, работа разрушения для них значительно (несравненно!) больше, чем в случае хрупких твердых тел. Для практически вязкого трещиностойкого материала величина работы разрушения обычно лежит в пределах 10 3-10 6Дж/м 2. Поэтому энергия, требуемая для разрушения сварочного железа или мягкой стали, может быть в миллион раз больше энергии, требуемой для разрушения в таком же поперечном сечении стекла или керамики, хотя величины статической прочности на разрыв этих материалов не сильно различаются.Поэтому таблица значений прочности на разрыв, подобная табл. 2, в случае если ее используют для выбора какого-то конкретного материала, может дезинформировать конструктора. По этой же причине классическая теория упругости, основанная главным образом на силах и напряжениях, которая старательно разрабатывалась в течение столетий - и еще более старательно преподавалась студентам, - сама по себе не может правильно предсказывать разрушение реальных материалов и конструкций.

Таблица 4. Приближенные величины работы разрушения и прочности при растяжении некоторых распространенных материалов

Вещество/ Приближенное значение работы разрушения Дж/м 2 / Приближенное (номинальное) значение прочности на разрыв МН/м 2

Стекло, керамика / 1-10 / 170

Цемент, кирпич, камень / 3-40 / 4

Полиэфирные и эпоксидные смолы / 100 / 50

Нейлон, полиэтилен / 10 3/ 150-160

Кость, зубная ткань / 10 3/ 200

Дерево / 10 4/ 100

Мягкая сталь / 10 5- 10 6/ 400

Высокопрочная сталь / 10 4/ 1000

Хотя в деталях механизм поглощения столь огромных количеств энергии в виде работы разрушения в вязких трещиностойких материалах часто является тонким и сложным, общий принцип его действия весьма прост. В хрупком твердом теле работа, производимая в процессе разрушения, на самом деле сводится к той работе, которая необходима, чтобы разорвать химические связи на возникающей в процессе разрушения новой поверхности или в ее непосредственной окрестности. Как мы уже видели, соответствующая энергия мала и составляет около 1 Дж/м 2В трещиностойком материале, несмотря на то что прочность и энергия каждой индивидуальной связи остаются теми же, изменения структуры материала в процессе разрушения распространяются на гораздо большую глубину. Практически эти изменения вполне могут распространяться на глубину свыше сантиметра, то есть на глубину, измеряемую 50 млн. атомов под видимой поверхностью разрушения. Поэтому если в процессе нагружения разорвется только одна межатомная связь, то энергия, требуемая для образования новой поверхности, увеличится в миллионы раз, что, как мы видели, и имеет место в действительности. Молекулы, находящиеся вдали от поверхности разрушения, способны, таким образом, поглощать энергию и вносить свой вклад в сопротивление разрушению.

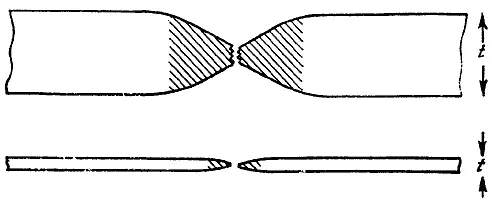

Высокие значения работы разрушения мягких металлов обязаны в первую очередь пластичности этих материалов. Это означает, что при их растяжении кривая деформирования отклоняется от закона Гука при совсем небольших напряжениях, после чего материал начинает деформироваться пластически, подобно пластилину (рис. 21). Если стержень или лист из такого металла разрушается в результате растяжения, то, перед тем как произойдет разрыв, материал вытягивается словно патока или жевательная резинка. На концах в месте разрыва образец принимает коническую форму и выглядит примерно так, как показано на рис. 22. Такую форму разрушения часто называют шейкообразованием.

Рис. 21. Кривая деформирования для пластичного металла (мягкая сталь). Заштрихованная область представляет работу разрушения металла.
