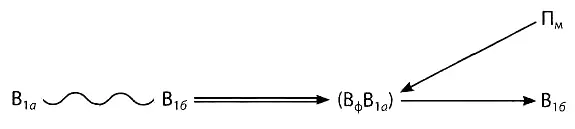

Допустим, оба вещества электризуются одинаково. Тогда в одно из веществ — до рубки — придется ввести В, — хотя бы тот же ферропорошок. Получим комплексный веполь:

Разумеется, могут быть построены и более сложные вепольные системы. Но введение новых веществ и полей — отступление от идеала. Поэтому, составляя вепольные формулы, важно как можно меньше отойти от идеала — простого веполя, «треугольника». Такой отход необходим и допустим лишь в той мере, в какой усложнение вепольной структуры компенсируется увеличением числа функций, появлением новых полезных качеств и т. д.

Несколько слов о терминах «вещество» и «поле». В вепольном анализе (т. е. анализе вещественно-полевых структур при синтезе и преобразовании технических систем) под «веществом» понимают не только вещество, но и технические системы и их части, а иногда и внешнюю среду. Например, если в задаче идет речь о повышении скорости движения ледокола, то вещество — это ледокол и лед.

Вещества принято записывать в вепольных формулах в строчку, поля на входе — над строчкой. Веполь вообще обозначают (без конкретизации) треугольником. Действие в вепольных формулах показывают стрелкой или линией (без конкретизации). Взаимодействие — стрелкой с двумя остриями.

Задача 5.4.По трубопроводу перекачивают жидкий кислород. Несмотря на хорошую теплоизоляцию, часть кислорода переходит в газообразное состояние. Образуются маленькие пузырьки, более или менее равномерно распределенные по всему потоку. Между тем из трубопровода должен поступать в резервуар только жидкий кислород. Требуется найти простой способ отделения жидкого кислорода от пузырьков.

Даны два вещества, ни одно из них не является инструментом. Кроме того, в системе нет поля. Тогда решение в общем виде Можно записать той же самой «реакцией», что и решение задачи 5.3, или, более точно, подчеркнув, что поле П должно действовать неодинаково на вещества В 1аи В 1б:

Введение нового поля, как отмечалось, вынужденное отступление от идеала. Поэтому используем уже имеющееся в системе механическое поле: если закрутить поток, центробежные силы сгонят пузырьки к оси трубопровода, откуда их нетрудно убрать.

Вы, наверное, уже заметили: той же «реакцией» можно записать решенную П. Л. Капицей задачу об удержании «молнии». Если закрутить гелий, центробежные силы отожмут плазму к оси «бочки». Правда, нет дарового механического поля, которое создавало бы центробежный эффект. Но Капица создал почти даровое поле, использовав для этого самый обычный домашний пылесос. Все гениальное — просто…

Еще одна задача на достройку веполя.

Задача 5.5.Для направленного бурения скважины используют отклонитель; это изогнутая труба, установленная между турбобуром (или электробуром) и колонной труб, через которую прокачивают жидкость, приводящую в действие турбобур. Кривизна обычного отклонителя не поддается управлению с поверхности. Приходится часто прерывать бурение, поднимать всю колонну труб, чтобы заменить отклонитель. Как быть?

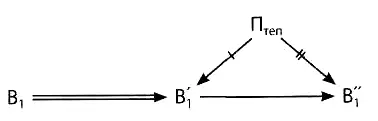

Дано вещество, надо достроить веполь. Труба должна состоять из двух взаимосвязанных веществ и менять изгиб под действием поля. Техническое решение заключается в применении биметаллической трубы и теплового поля. Запись выглядит так:

Вещество В 1разделено на две части, неодинаково воспринимающие действие теплового поля.

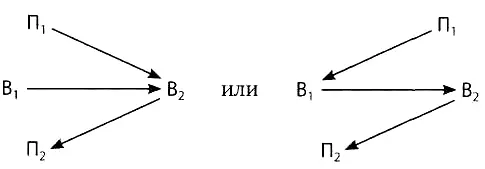

Возможны и другие вепольные формулы. В частности, решение измерительных задач часто приводит к двойному веполю (ромб, составленный из двух треугольников):

Правило постройки веполя позволяет сразу определить, что надо ввести в систему: вещество, поле, два вещества, поле и вещество.

Теперь сформулируем еще два закона развития технических систем («динамика»),В отличие от предыдущих, они отражают тенденции развития современных систем.

1. Развитие технических систем идет в направлении увеличения управляемости (иногда говорят — в направлении увеличения вепольности):
