Возможно, эта задача раньше показалась бы нелегкой. Теперь ответ очевиден: надо ввести в полимерный состав ферромагнитные частицы и удерживать состав магнитным полем. Такое решение зафиксировано в а. с. 708108. Запишем это решение так, как записывают химические реакции. По условиям задачи дано вещество (полимерный состав), обозначим его буквой В. Пунктирной стрелкой покажем, что вещество плохо поддается управлению и надо научиться им управлять:

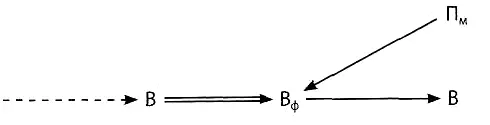

Запишем теперь ответ. Вводится магнитное поле П м, действующее на ферромагнитный порошок В ф, который, в свою очередь, управляет В:

Соединим «дано» и «получено» двойной стрелкой, она заменит слова «для решения задачи надо перейти к»:

Было вещество В, которое плохо поддавалось непосредственному воздействию. Пришлось пойти в обход: взяли хорошо взаимодействующую пару «магнитное поле — ферропорошок» и объединили с имеющимся веществом в единую систему. Видно и противоречие, спрятанное в условиях задачи: поле не должно действовать на В (нет подходящих полей) и должно действовать на В (чтобы управлять им).

Запись «реакции» отражает суть всех изобретений, приведенных в начале раздела. В патентном фонде имеются тысячи изобретений, соответствующих этой «реакции». «Треугольник» из П м, В фи В получил название феполь(от слов «феррочастицы» и «поле»). Существуют, однако, другие поля и другие вещества, хорошо работающие в паре с ними.

А. с. 236279. Дня сжатия порошка, заключенного в металлический корпус, используют охлаждение корпуса.

А. с. 359198. Для съема гребных винтов используют тяговые стержни, удлиняющиеся при нагревании.

А. с. 412428. Для точной регулировки клапана в вакуумном вентиле изменяют размеры штока клапана, пропуская внутри него охлаждающую жидкость.

А. с. 735256. Для микродозирования жидких лекарств нагревают воздух в полости пипетки.

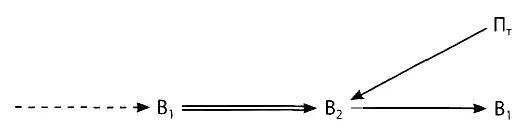

Формула этих изобретений может быть записана так:

Дано плохо управляемое вещество — изделие В 1. Чтобы обеспечить хорошую управляемость, надо перейти к системе, в которой тепловое поле П тдействует на вещество — инструмент В 2, связанное с В 1. Структуры из П т, В 2и В 1получили название теполей.

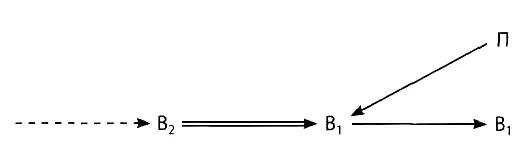

В общем случае возможны структуры, включающие любое поле:

Такую структуру принято называть веполь(от слов «вещество» и «поле»). Нетрудно заметить, что веполь является схемой минимальной ТС:он включает изделие, инструмент и энергию (поле), необходимую для воздействия инструмента на изделие. Любую сложную техническую систему можно свести к сумме веполей. Тут уместна аналогия с геометрией: любую сложную фигуру можно разбить на треугольники. Зная свойства треугольников, можно производить вычисления, связанные со сложными фигурами. Отсюда особое значение тригонометрии. Аналогичную роль играет и вепольный анализ.Записывая условия задачи в вепольной форме, мы отбрасываем все несущественное, выделяя причины возникновения задачи, т. е. «болезни» технической системы, например, недостроенность веполя. Поэтому вепольный подход не только удобная символика для записи изобретательских «реакций», но и инструмент проникновения в глубинную суть задачи и отыскания наиболее эффективных путей преобразования технических систем.

Задача 5.3.Дана смесь одинаковых по размерам и имеющих одну и ту же плотность кусочков коры и древесины (разрубили на щепки кривой ствол, с которого нельзя было снять кору). Как отделить кору от древесины?

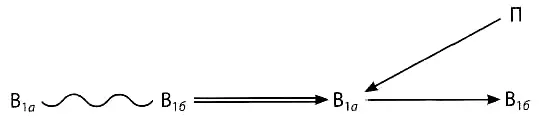

Даны два вещества, причем ни одно из них не является инструментом. Кроме того, в системе нет поля. Обозначим ненужное (вредное) взаимодействие волнистой линией. Тогда решение задачи в общем виде можно записать так:

Прежде всего надо выбрать наиболее приемлемое для условий задачи физическое поле. Существует много физических полей: гравитационное, электромагнитное, тепловое, акустическое, силовое и т. д. Гравитационное поле явно не подходит, об этом сказано в условиях задачи (плотность веществ одинаковая). Попробуем для построения веполя применить наиболее управляемое электромагнитное поле. Можно ставить решающий эксперимент: если кора и древесина электризуются по-разному, задача решена.
