Современная ТРИЗ предусматривает анализ причин ТП и переход от технического к физическому противоречию (ФП).

Техническое противоречие (ТП) представляет собой конфликт двух частей системы; для перехода к ФП необходимо выделить одну часть, а в этой части — одну зону, к физическому состоянию которой предъявляются взаимо-противоречивые требования. Формулируется ФП так: «Данная зона должна обладать свойством А (например, быть подвижной), чтобы выполнять такую-то функцию, и свойством не-А (например, быть неподвижной), чтобы удовлетворять требованиям задачи».

«Физичность» ФП, четкая локализация и предельная обостренность самого конфликта (быть А и не быть А) придают ФП высокую «подсказывательную» ценность. Если ФП сформулировано правильно, задачу — даже сложную — можно считать в значительной мере решенной. Дальнейшее продвижение не вызывает принципиальных трудностей (хотя и требует обширного и сконцентрированного информационного аппарата, например указателя физических эффектов и явлений).

Задача 4.7.Имеется установка для испытания длительного действия кислот на поверхность образцов сплавов. Установка представляет собой герметично закрываемую металлическую камеру. На дно камеры устанавливают образцы (кубики). Камеру заполняют агрессивной жидкостью, создают необходимые температуру и давление. Агрессивная жидкость действует не только на кубики, но и на стенки камеры, вызывая их коррозию и быстрое разрушение. Приходится изготавливать камеру из благородных металлов, что чрезвычайно дорого. Как быть?

Перед нами изобретательская ситуация с четко видимым административным противоречием: нужно как-то снизить стоимость системы, а как именно — неизвестно. В системе три части: камера (т. е. корпус камеры, стенки), жидкость и кубик (достаточно рассмотреть один). Соответственно имеются три их комбинации: 1) камера — жидкость, 2) камера — кубик, 3) жидкость — кубик. Конфликтующими являются только первая и третья пары. Нетрудно заметить: для возникновения конфликта нужно взаимодействие частей пары; между камерой и образцом нет конфликта, поскольку нет взаимодействия. Две конфликтующие пары — это разные изобретательские задачи со своими техническими противоречиями. Какую из них выбрать?

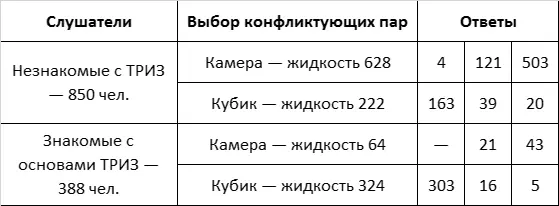

По задаче 4.7 за 1973–1982 гг. накопилась обширная статистика (см. таблицу).

Слушатели, незнакомые с ТРИЗ, в 75 % случаев выбирают в качестве конфликтующей пары «камеру — жидкость», т. е. ситуация переводится в задачу по борьбе с коррозией. Это крайне невыгодная стратегия: локальная задача по улучшению способа испытаний образцов заменяется несоизмеримо более общей и трудной задачей по защите металла от коррозии. В результате — 80 % заведомо неверных решений и почти 20 % весьма сомнительных и ненадежных (например, различные защитные покрытия камеры). Слушатели, знающие основы ТРИЗ, в 83 % случаев выбирают пару «кубик — жидкость», что почти всегда приводит к правильному ответу. (Следует отметить, что неверные ответы возникают — при решении этой задачи по ТРИЗ — только из-за грубого нарушения правил: человек знает правила, но ему кажется, что в данном случае они «ведут не туда»; из-за психологической инерции решение по ТРИЗ подменяется перебором вариантов.)

Задача 4.7 проста, ее можно решить перебором вариантов (хотя реально ее впервые решили по ТРИЗ, а до этого применяли дорогостоящую облицовку, считая это неизбежным). Перебрав достаточно много вариантов, можно перейти от идеи защиты стенок к идее вообще обойтись без них. Это равносильно переходу к паре «кубик — жидкость». Правила выбора пары, основанные на законах развития технических систем, делают то же самое, но без «пустых» проб. Общее правило, вытекающее из закона повышения степени идеальности, гласит: в пару должны входить изделие и та часть инструмента, с помощью которой непосредственно ведется обработка изделия. Смысл правила: инструмент тем идеальнее, чем его меньше (при сохранении эффективности), поэтому надо рассматривать только изделие и рабочую часть инструмента, как будто всего остального вообще нет. Тем самым мы от задачи переходим к ее модели. В данном случае модель выглядит так: кубик и вокруг него агрессивная жидкость. Реально этого не может быть — жидкость прольется. Модель задачи — это мысленная, условная схема задачи, отражающая структуру конфликтного участка системы.
