Николай Бетенеков - Физико-химические основы синтеза и применения тонкослойных неорганических сорбентов

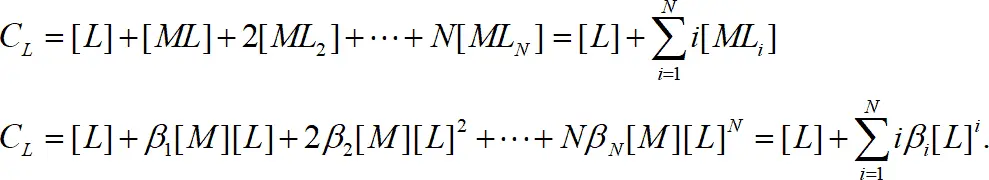

Общую концентрацию лиганда можно определить:

(1.10)

Для определения степени закомплексованности Нильс Бьеррум предложил использовать среднее координационное или лигандное число, которое при заданных концентрации лиганда и константах устойчивости комплекса характеризует глубину комплексообразования. Среднее лигандное число и дает число лигандов, связанных с одним ионом металла – комплексообразователя во всех типах комплексов, т.е

Подставив соответствующие выражения, получаем:

(1.11)

При заданных β iсреднее лигандное число зависит только от концентрации лиганда и не зависит от концентрации металла в растворе (рис. 1.3). Это утверждение справедливо только для случая образования моноядерных комплексов. Если C L>>C M, то [L] ≈ C L. Когда C L<10C M, то при расчете нельзя пренебрегать связанным в комплекс лигандом.

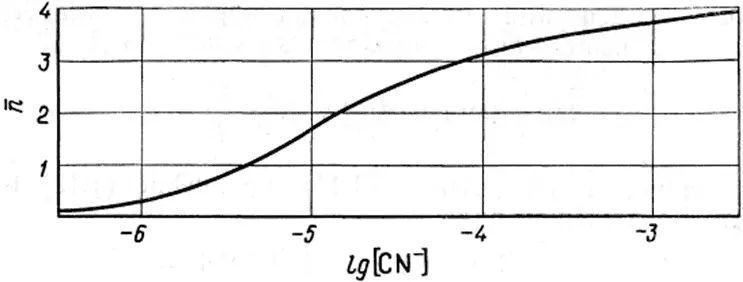

Рис. 1.3. Изменение среднего лигандного числа в зависимости от концентрации лиганда для цианидных комплексов кадмия [1].

Еще одна величина, которая нашла широкое применение, – это мольная доля i– комплекса в растворе α i.

(1.12)

Из определения следует . α i зависят только от концентрации лиганда и не зависят от концентрации металла в растворе (рис. 1.4).

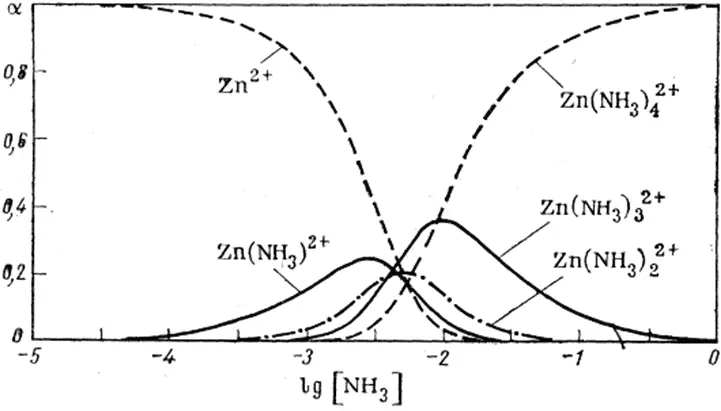

Рис. 1.4. Доля аммиачных комплексов цинка, как функция концентрации свободного аммиака [2].

При такой концентрации лиганда, при которой один из комплексов присутствует в максимальных количествах (α i=max), n̄ соответствует числу лигандов, связанных в этом комплексе. Абсциссы точек пересечения кривых мольных долей, т.е. точек, в которых концентрации двух последовательных комплексов одинаковы, равны отрицательным логарифмам ступенчатых констант устойчивости:

(1.13)

Если ион металла образует комплексы с несколькими видами лигандов, то распределение по формам можно рассчитать аналогично:

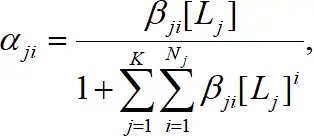

или в общем случае

(1.14)

где К – число различных видов лигандов, участвующих в комплексообразовании (рис. 1.5).

Равновесия образования полиядерных комплексов рассмотрим в части, посвященной процессам гидролиза.

Приведенные уравнения и константы характеризуют процесс образования внутрисферного комплекса в результате проявления сил близкодействия, что приводит к молекулярному контакту между ионом-комплексообразователем и лигандами. Если лиганды способны образовывать вторую и более удаленные сферы, то говорят об образовании внешнесферных комплексов. Возможность образования внутрисферного комплекса определяется напряженностью поля и особностью к поляризации, следовательно, зарядом и радиусом иона, т.е.

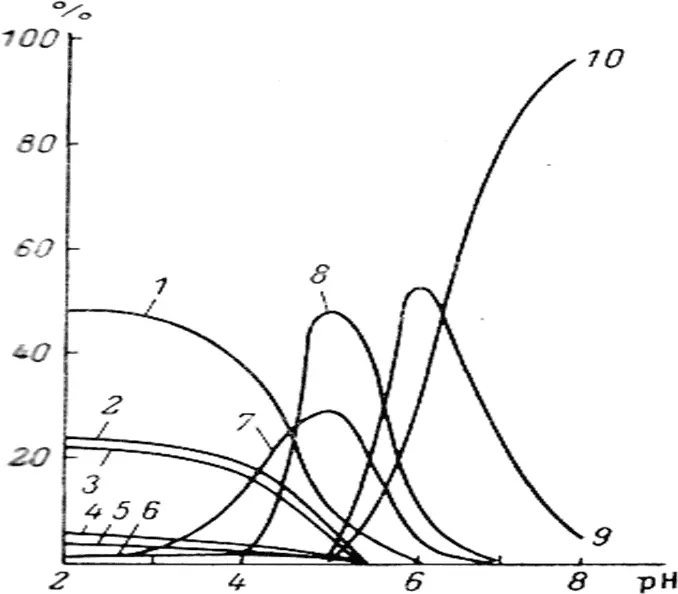

Рис. 1.5. Состояние урана (VI) в морской воде в зависимости от рН: 1 – UO 2F +; 2 – UO 2SO 4; 3 – UO 2 2+; 4 – UO 2Cl +; 5 – UO 2(SO 4) 2 2-; 6 – UO 2F 3 -; 7 – UO 2OH +; 8 – UO 2(OH) 2; 9 – UO 2(CO 3) 2 2-; 10 – UO 2(CO) 3 4-[13].

Координирующая способность растет с увеличением ионного потенциала центрального иона. Образование внешнесферного комплекса происходит по типу образования ионных пар. Например, аномальная величина ионного потенциала Li обуславливает его наибольшую поляризующую способность и наименьшую поляризуемость среди всех щелочных металлов. В поле, которое создает Li +происходит процесс структурирования воды: молекулы воды, которые представляют собой диполи, ориентируются в поле Li +, образуя внутреннюю и внешние сферы (рис. 1.6).
