Рубка– конструкция на палубе, не занимающая всей ширины корпуса судна (остаются проходы на палубе вдоль бортов). На маломерных судах рубкой часто называют помещения для управления судном и двигателем.

Носовая часть палубы называется баком, надстройка над ним – баковой. Кормовая часть палубы называется ютом, надстройка над ним ютовой. Надстройки и отдельные имеют только крупные катера и моторные яхты. Большинство моторных катеров имеет надстройку, где рубка совмещается с помещением для пассажиров. Вместо надстройки часто устанавливают бортовые ограждения от захлестывания воды, с ветровым стеклом и неполным постоянным или откидным тентом.

Корпус судна является основной частью судна, он состоит из набораи обшивки. Набор состоит из продольных и поперечных связей, служащих основанием для обшивки – оболочки судна, обеспечивающей корпусу водонепроницаемость и совместно с набором прочность и жесткость. Очертания корпуса, как правило, плавны, заострения характерны только для носа и кормы.

Переднюю оконечность судна называют носовой, а заднюю – кормовой, боковые стороны, или стенки корпуса, называют правыми левым бортами, если смотреть с кормы на нос судна. Часть корпуса, находящуюся под водой, называют подводной, а над водой – надводной. Нижнюю часть корпуса называют днищем, а верхнюю, горизонтальную, – палубой. Палуба на маломерных судах, например мотолодках, может отсутствовать.

Для более полного представления об устройстве корпуса маломерного судна на рис.1 изображена схема корпуса современно го металлического катера.

Элементы набора

Судовым наборомназывается совокупность продольных и поперечных балок, образующих каркас судна, корпуса.

Набор корпусасудна являясь каркасом, делается из наиболее прочных материалов. Состоит он из продольных и поперечных связей. Основной продольной связью является киль, установленный в диаметральной плоскости судна. У деревянных судов он представляет собой прочный брус из крепких пород дерева (дуб, ясень и т. п.), а у металлических – утолщенную полосу металла. В носовой части судна непосредственно к килю присоединяется форштевень. Это загнутый кверху брус или металлический угольник, являющийся продолжением киля. Подобный брус или угольник, но установленный в кормовой части, называется ахтерштевнем. У деревянных судов форштевень и ахтерштевень, как и киль, изготовляют из прочных пород дерева. Кормовая часть моторных судов обычно заканчивается транцем. Он представляет собой раму из брусков дерева тверядых пород, обшитую снаружи досками или фанерой. Транец надежно крепится к килю. Для судов с подвесными моторами транцы должны быть повышенной прочности, так как они воспринимают упор гребного винта и вибрацию работающего двигателя.

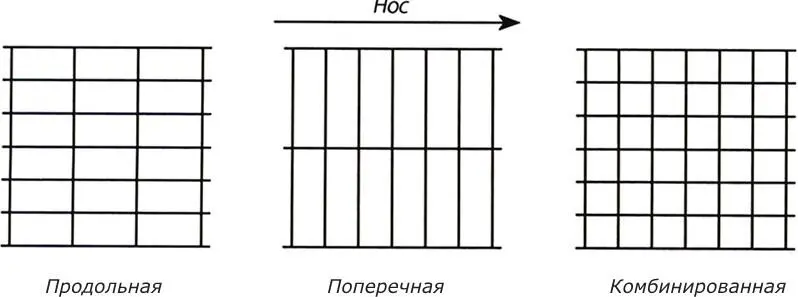

Продольные и поперечные балки судового набора располагаются в определенной последовательности, называемой системой набора. В зависимости от соотношения продольных и поперечных балок системы набора подразделяются на: продольную, по перечную и комбинированную (рис.2)

Рис. 2 Системы набора

Продольными элементами (балками) судна являются:

Кильпродольная балка днищевого набора, проходящая посередине ширины судна;

Форштевеньпереднее конструктивное оформление (продолжение киля), им заканчивается набор корпуса судна с носа.

ахтерштевеньконструктивное оформление кормовой оконечности судна (продолжение киля), им оканчивается набор корпуса судна с кормы. На моторных лодках с кормы находится транцевая доска (транец).

Стрингерыпродольные балки днищевого и бортового набора. В зависимости от места расположения они бывают: бортовые, днищевые и скуловые;

Карлингсыпродольные подпалубные балки;

Продольные ребра жесткостипродольные балки меньшего профиля, чем у стрингеров и карлингсов. По месту расположения они называются подпалубными, бортовыми или днищевыми и обеспечивают жесткость наружной обшивки и настила палубы при продольном изгибе.

Поперечные элементы (балки) судна:

Флорыпоперечные балки днищевого набора, протянувшиеся от борта до борта. Они бывают водонепроницаемые, сплошные и бракетные;
