Коллектив авторов - Курс подготовки судоводителей маломерных судов

Сами же районы плавания подразделяются на:

морские (МП)бассейны, в которых установлен морской режим плавания(судоходства);

внутренние (ВВП)бассейны, включенные в перечень судоходных внутренних водных путей;

несудоходные (ВП)внутренние водоемы, не включенные в перечень судоходных внутренних водных путей.

МАТЕРИАЛ КОРПУСА

По материалу корпуса маломерные суда делятся на деревянные, металлические, пластмассовые, резиновыеи т. д. Суда, корпус которых состоит из нескольких материалов, например, корпус деревянный, а набор металлический, называются композитнымисудами.

РОД ДВИГАТЕЛЯ

Принято следующее подразделение судов по роду двигателя: с подвесным мотором(например, мотолодка) и со стационарным двигателем(например, катер).

ТИПЫ ДВИЖИТЕЛЕЙ

Маломерные суда, как правило, в качестве движителя имеют гребной винт, но могут иметь воздушный винт, водометный движитель, газовый реактивный двигатель-движитель.

КОНСТРУКЦИЯ КОРПУСА

Что касается конструкции набора корпуса, то она бывает с поперечным набором, с продольным набором, со смешанным набором, безнаборная. К этому мы ещё вернёмся в отдельной главе.

ОБВОДЫ КОРПУСА

И, в заключение различие маломерных судов по обводам корпуса. Обводы корпуса маломерных судов могут иметь различные формы. Основные два типа обводов подводной части корпуса – это круглоскулый и остроскулый.

• Круглоскулыми называются обводы с плавным переходом днищевой ветви в бортовую (закругленная скула).

• Остроскулыми называются обводы, имеющие на шпангоутах излом в месте соединения днищевой ветви в бортовой. Скулой корпуса называется линия вдоль корпуса, соединяющая точки излома шпангоутов.

• Реданными называются остроскулые обводы с уступом (ступенькой, реданом), расположенным поперек днища; реданов может быть и больше одного.

• Безреданными называются остроскулые обводы с ровным плавным по длине днищем, не имеющим реданов.

• Плоскокилеватыми называются остроскулые обводы, у которых днищевые ветви шпангоутов (всех или за исключением одного-двух-носовых) образованы прямыми линиями.

• Изогнутокилеватыми называются остроскулые обводы, у которых днищевые ветви шпангоутов образованы плавно изогнутой S-образной линией.

• Смешанными называются обводы, при которых часть шпангоутов остроскулая, а часть круглоскулая.

Как показывает опыт, экономичность эксплуатации малого моторного судна определяется правильным выбором двигателя, мощность которого должна соответствовать обводам и размерениям корпуса и нагрузки лодки, подбором элементов гребного винта и обеспечением оптимального ходового дифферента. В случае не правильного подхода к этим вопросам иногда до 30% горючего затрачивается не на движение судна вперёд, а вхолостую на перемешивание больших масс воды за кормой.

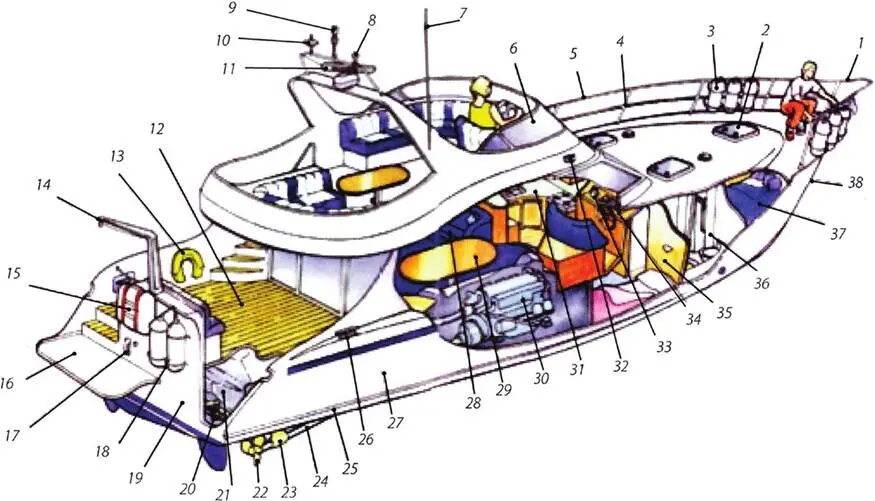

Рис. 1 Типичная моторная яхта

1 – Носовой релинг; 2 – Форлюк; 3 – Кранцы; 4 – Леерноя стойка; 5 – Леерное ограждение; 6 – Штурманский мостик; 7 – УКВ антенна; 8 – GPS антенна; 9 – Навигационные огни; 10 – Телевизионная антенна; 11 – Радиолокационная антенна; 12 – Кормовая палуба; 13 – Спасательная подкова; 14 – Шлюпбалка; 15 – Спасательный плот; 16 – Платформа для купания; 17 – Палубный душ; 18 – Кранцы; 19 – Транец; 20 – Механизм рулевого привода; 21 – Топливный танк; 22 – Гребной винт; 23 – Кронштейн гребного вала; 24 – Гребной вал; 25 – Ватерлиния; 26 – Утка; 27 – Надводный борт; 28 – Кают-компания; 29 – Обеденный стол; 30 – Правый двигатель; 31 – Камбуз; 32 – Правый бортовой огонь; 33 – Контрольно-измерительные приборы; 34 – Навигационные приборы; 35 – Каюта; 36 – Гальюн с душем; 37 – Носовая каюта – кубрик; 38 – Форштевень.

Основные элементы судна

Маломерное судно, как и любое транспортное судно, по своей композиции делится на корпус(само судно) и надстройкуили рубку. надстройка– конструкция над корпусом судна, являющаяся продолжением его бортов, или помещение, расположенное на палубе по всей ширине судна (корпуса).
