– Измерить значения напряжений в эфире на частотах, где аудио методом возможно определение запущенного тест режима монитора (если аудио методом не удается определить то измерения проводить по шуму на частотах полученных в пункте 4).

– Отключить тест режим провести измерения.

Рекомендации по выполнению расчетно-графической работы:

– Изучить теоретический материал, посвященный тематике расчетно-графической работы.

– Изучить учебно-методические материалы, относящиеся непосредственно к выполнению данной работы.

– Изучить особенности и техническую документацию на применяемые средства контроля защищенности и программное обеспечение.

– Составить план выполнения расчетно-графической работы.

– Подготовить материалы для выполнения работы.

– Обратиться к преподавателю за консультацией по вопросам, относящимся к выполнению работы.

В результате расчетно-графической работы в отчет должны быть включены две таблицы по каждому элементу ОТСС – видеоподсистема, НГМД, НЖМД, клавиатура, usb накопители. Одна с использованием САЗ, другая без.

Оборудование:

Измерительный прибор SMV 8.5, SMV 11 пробник напряжения СРФ 1, магнитный индуктор ИМ-1, генератор АКИП 3410/6, ПЭВМ с ЭЛТ монитором, ПЭВМ семейства Secret в защищенном исполнении.

Порядок выполнения измерений:

1.Ознакомиться с оборудованием и документацией.

2. Ответить на вопросы преподавателя.

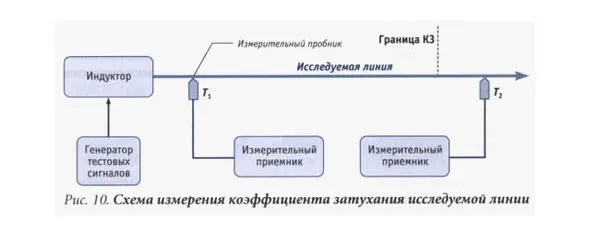

3. Собрать установку в соответствии с рисунком 10.

4.Провести измерения и расчеты. Результаты записать в таблицу 1. Ширину полосы пропускания приемника установить 120 кГц.

– 9кГц;

– 10—100 кГц с шагом в 6,3 кГц;

– 100 кГц – 1МГц с шагом в 63 кГц;

– 10 – 100 МГц с шагом в 12,5 МГц;

– 100—800 МГц с шагом в 68 МГц;

Заполнить таблицу для диапазона 9 кГц – 300 МГц. Следует помнить, что в таблицу необходимо занести помимо опорных частот еще и частоты гармоник информативного сигнала, которые удалось обнаружить.

Таблица 1 – Результат

При работе с прибором следует помнить, что индикаторная шкала показывает напряженность поля в децибелах. Выполнить расчет по формулам:

R1 = U1-Kп

R2 = U2-Kп

R3 = R1-R2

Кп— коэффициенты калибровки пробника напряжения.

L – расстояние между точками измерения

K – погонное затухание сигнала дБ/м. K = (R1-R2) /L

D – длина линии до границы КЗ от точки расположения ОТСС.

Ud – величина затухания до границы КЗ. Ud = D*K.

W – величина информативного сигнала на границе КЗ (не должна превышать 0).

После проведения измерений для ПЭВМ с ЭЛТ монитором необходимо провести аналогичные измерения для ПЭВМ семейства Secret (ПЭВМ в защищенном исполнении).

Таким образом отчет по расчетно-графической работе должен включать 20 таблиц – 10 для ПЭВМ в защищенном исполнении, 10 для ПЭВМ с ЭЛТ монитором.

Цель работы:

Изучить канал утечки за счет ПЭМИ от основных технических средств и систем. Продетектировать, принять и измерить сигналы ПЭМИ ОТСС монитора.

ПЭМИ – Электромагнитные излучения технических средств обработки защищаемой информации, возникающие как побочное явление и вызванные электрическими сигналами, действующими в их электрических и магнитных цепях, а также электромагнитные наводки этих сигналов на токопроводящие линии, конструкции и цепи питание.

В общей проблеме защиты информации одно из центральных мест занимает проведение аттестации объектов информатизации. Такого вида работы регламентируются НМД ФСТЭК. Побочное электромагнитное излучение распространяется в воздушной среде в различных направлениях от ОТСС любого типа, что делает данный канал утечки актуальным не только с точки зрения защиты государственной тайны, но и с точки зрения защиты конфиденциальной информации. Важно помнить, что ПЭМИ распространяется как по эфиру так и по линиям (проводам, кабелям, проводящим конструкциям и т.д.).

Действующие методические материалы предписывают выполнение специальных исследований (СИ) на измерительных площадках (ИП). Основные требования для ИП приведены в ГОСТ Р 51320—99.
