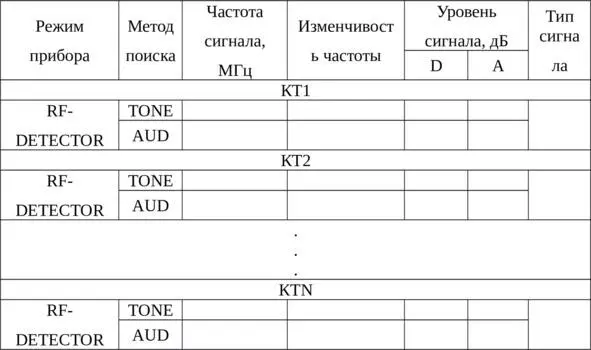

Таблица 1 – Лабораторная работа №2

– Составить отчет о проделанной работе, который должен включать:

– краткое описание прибора «Пиранья», принцип его действия, характеристики и основные приемы работы;

– данные, полученные при исследовании эталонных сигналов КУ «Тест»;

– результаты идентификации тестовых сигналов в виде таблицы с подробным обоснованием принятого решения относительно принадлежности обнаруженных сигналов к тому или иному типу.

– Отчет составляется персонально каждым учащимся, и полученные в нем результаты подлежат защите у преподавателя.

Цель работы:Закрепить знания о технических каналах утечки речевой конфиденциальной информации и выработать практические навыки работы с многофункциональным поисковым прибором ST-033 «Пиранья» в режимах акустического и виброакустического преобразователя.

– Ознакомиться с работой прибора в режиме акустического и виброакустического преобразователя.

– Составить план-схему исследуемого помещения и отметить на ней не менее 5 контрольных точек для каждого типа измерения (акустика – КТА, виброакустика – КТВ).

– Подготовить прибор к работе в режиме акустического преобразователя.

– Разместить акустический излучатель на расстоянии 1,5 м от исследуемой ограждающей конструкции. Установить уровень акустического излучателя 74 дБ (на 1 м от него).

– Оценить звукоизоляционные свойства всех ограждающих конструкций и заполнить таблицу 2. При этом акустический излучатель размещается в центре помещения и направлен в сторону исследуемой в данный момент ограждающей конструкции. Измерения в смежных помещениях проводятся на расстоянии 0,5 м от ограждающей конструкции. Двери и окна должны быть закрыты. Микрофон держать на высоте 1,5 м.

– Подготовить прибор к работе в режиме виброакустического преобразователя.

– Оценить свойства всех ограждающих конструкций и заполнить таблицу 2. При этом акустический излучатель размещается в центре помещения и направлен в сторону исследуемой в данный момент ограждающей конструкции. Двери и окна должны быть закрыты.

– Составить отчет о проделанной работе, который должен включать:

– краткое описание используемого оборудования, основные приемы работы с ним при проведении акустических и виброакустичеких измерений;

– план-схему защищаемого помещения с указанием границ контролируемой зоны и контрольных точек;

– схемы размещения приборов для измерения акустических и виброакустических сигналов;

– результаты исследования звукоизоляции ограждающих конструкций в виде таблицы из п. 7;

– сделать выводы о наличии или об отсутствии акустического и виброакустического каналов утечки информации.

– Отчет составляется персонально каждым учащимся, и полученные в нем результаты подлежат защите у преподавателя.

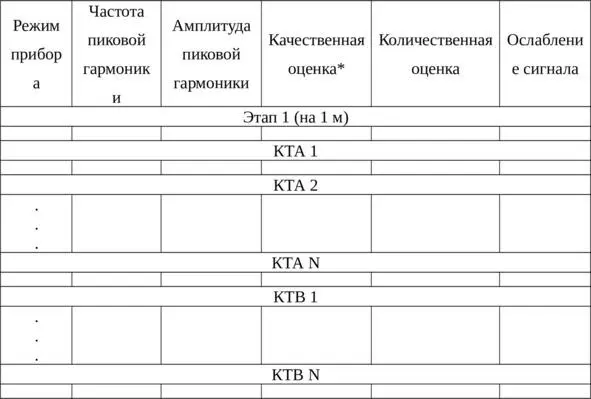

Таблица 2 – Лабораторная работа №2

Градации качества прослушивания тест-сигнала:

– 0 – не прослушивается;

– 1 – очень плохо прослушивается;

– 2 – плохо прослушивается;

– 3 – нормально слышно;

– 4 – хорошо прослушивается;

– 5 – отлично прослушивается.

Количественная оценка представляет собой значение уровня сигнала, полученное при измерении за ограждающей конструкцией.

Ослабление сигнала получается путем вычисления разности между значением уровня тест-сигнала, полученным при измерении на расстоянии 1 м от акустического излучателя и значением уровня тест-сигнала, измеренным за ограждающей конструкцией.

Цель работы:Изучить методику оценки выполнения норм эффективности защиты речевой информации от утечки по акустическому каналу с помощью комплекса «Спрут-мини». Получить навыки работы с комплексом контроля эффективности защиты речевой информации «Спрут-мини».
