– Включить рядом (на расстоянии до 1м от исследуемого средства генератор шума).

– Провести измерения для всех информативных гармоник сигнала для каждого элемента.

– По результатам измерений составить таблицы в которые в обязательном порядке должны быть включены калибровочные коэффициенты антенн и указано по магнитной или электрической составляющей были проведены измерения.

– Выполнить расчет зон для каждого элемента ПЭВМ

– Рассчитать итоговую зону.

– Сделать вывод о необходимости применения генератора шума или о необходимости обеспечения информационной безопасности с использованием организационных мер.

– По результатам измерений составить отчет, включив в него полное и подробное описание шагов работы.

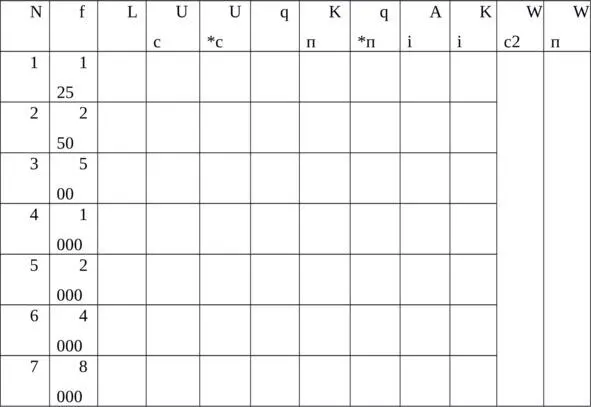

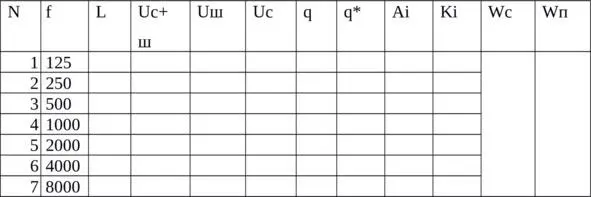

В ходе работы необходимо исследовать два телефонных аппарата – ТА-1 и кнопочный. Для каждого из телефонных аппаратов построить 2 таблицы, первая без использования системы защиты Корунд, вторая с использованием Корунд.

В ходе расчетно-графической работы необходимо так же выполнить расчет возможности утечки информации за счет акустоэлектрических преобразований по следующей методике, для каждого телефонного аппарата построив 2 таблицы как и в предыдущей методике:

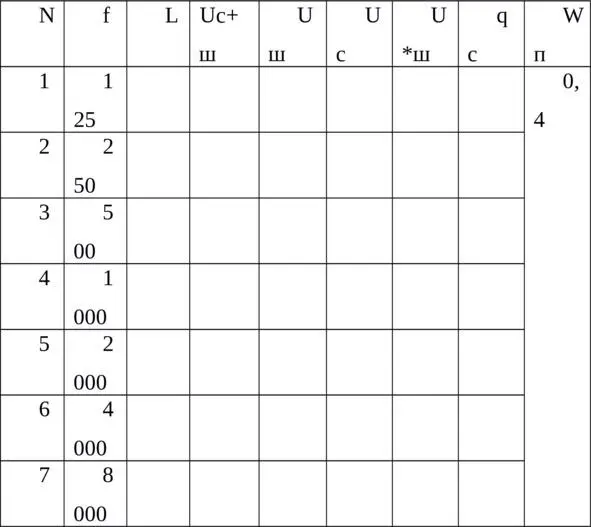

Построить таблицу

Где

U*ш = Uш* (ΔFпр/Fo) 1/2, где ΔFпр, полоса пропускания приемника Fo, среднегеометрическая октавная полоса, учитывая, что у Unipan 233 в соответствии с технической документацией относительная полоса пропускания постоянна, можно принять, что при селективности 34 дб ΔFпр/Fo=1/5.

qc = Uс / U*ш.

В ходе расчетно-графической работы необходимо исследовать выходящую за пределы контролируемой зоны телефонную линию. В результате исследования необходимо сформировать следующие таблицы

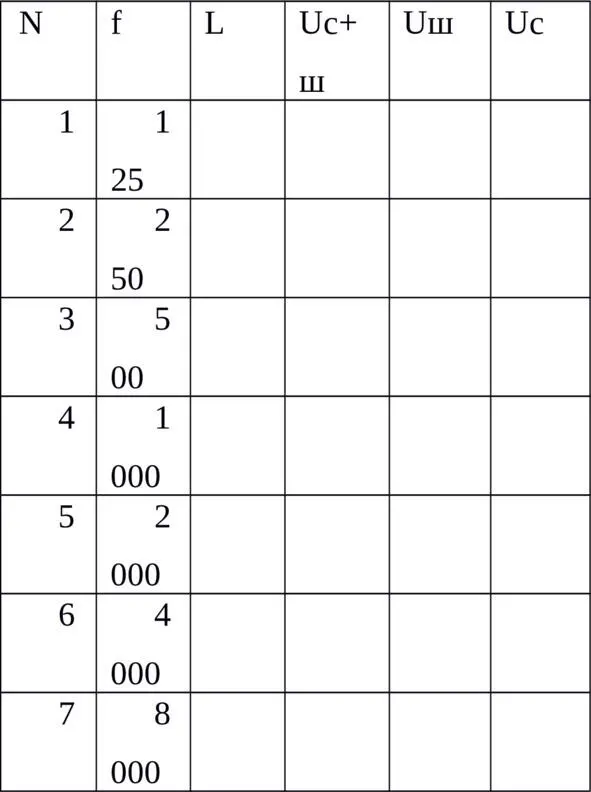

Для точки подключения 1

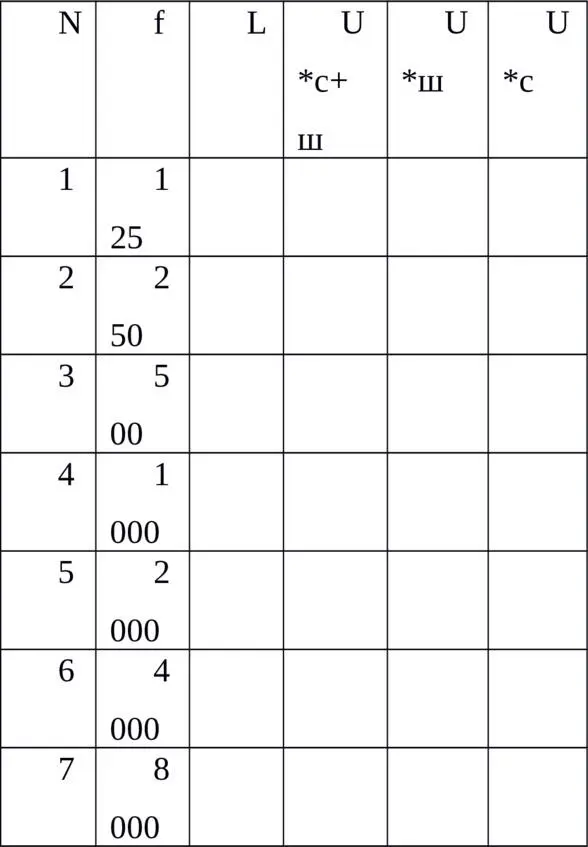

Для точки подключения 2

В отчет по работе должны быть включены всего 11 таблиц. Так же в расчетно-графическую работу необходимо включить вывод о подверженности телефонных аппаратов акустоэлектрическим преобразованиям и выполнении норм по затуханию сигналов в линии.

В данной работе рассматриваются вопросы детектирования, приема и измерения и расчета информативных сигналов ОТСС за счет наводок на цепи электропитания. Частота первой гармоники для тестового режима точка через точку с чередованием линий белого и черного цветов составляет порядка 30,5 МГц, поэтому при измерении сигналов ПЭМИ монитора следует использовать антенны и приемник для данного диапазона.

Порядок выполнения работы:

– Пройти инструктаж преподавателя по технике безопасности.

– Любые отклонения в работе согласовывать с преподавателем.

– Вся используемая техника (приемники, ОТСС) должна быть надежно заземлена, и обеспечено автономное питание с гальванической развязкой контура питания ОТСС и приемника.

– Подготовка к проведению специальных исследований ОТСС.

– Разместить ОТСС, приемник, пробник, генератор, индуктор согласно схеме.

– Для теста монитора изменить разрешение на мониторе 800х600х60 точек.

– Запустить тестовый сигнал МСВС «Zebra» для монитора.

– Измерить значения напряжений цепи электропитания на частотах, где аудио методом возможно определение запущенного тест режима монитора.

– Отключить тест режим провести измерения.

– Применение средств активной защиты для зашумления сигналов ПЭМИ.

– Разместить ОТСС, приемник, пробник, индуктор, генератор согласно схеме, вблизи элемента являющегося источником ПЭМИ разместить генератор шума для эфира (Вето-М) – средство активной защиты (САЗ).

– Изменить разрешение на мониторе 800х600х60 точек.

– Запустить тестовый сигнал МСВС «Zebra» для монитора.

– Включить генератор шума.
