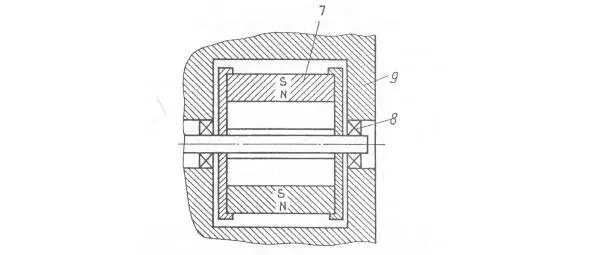

Рис. 33.Поперечный разрез генератора переменного магнитного поля, см. Рис. 32, где 7 – магнитный ротор; 8 – подшипники; 9 – корпус (А-А повернуто).

В работе [21] для сохранения магнитного материала при вылете очистного устройства из трубопровода авторы предлагают использовать ферромагнитный поро- шок 8 в перфорации эластичной прокладки 7 под магнитными блоками радиального намагничивания 4 и стяжного хомута 5. (Рис. 34, 35).

Ферромагнитный порошок 8 в статическом магнитном поле намагничивается, предавая магнитный поток на корпус 1 очистного устройства. Внешнее магнитное поле образуется через воздушные зазоры между фланцами очистных элементов 2 и трубопроводом – полюсом S и свободным полюсом N.

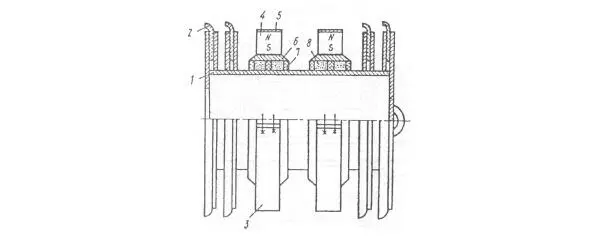

Рис. 34. Продольный разрез очистного устройства с магнитной обоймой повышенной надежности, где 1 – корпус; 2 – очистные элементы; 3 – магнитные датчики; 4 – магнитные блоки; 5 – стяжной хомут; 6 – магнитопровод; 7 – перфорированная прокладка; 8 – ферромагнитный порошок.

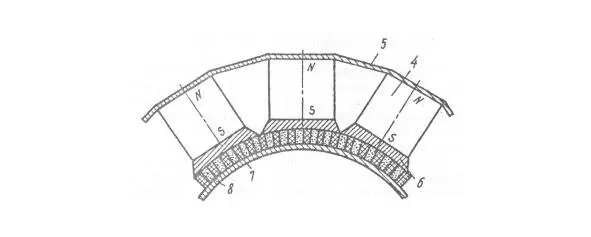

Рис. 35.Поперечное сечение магнитной обоймы, где 4 – магнитные блоки; 5 – стяжной хомут; 6 – магнитопровод; 7 – перфорированная прокладка; 8 – ферромагнитный порошок.

При перекачке вязких продуктов нефтепереработки продуктопроводами (масел, мазута и т. д.) после очистки скребками или щетками на внутренней поверхности продуктопровода остается граничный слой этих продуктов, очень прочно связанный со стенками продуктопровода, что при последующей перекачке, например, бензина или солярки обязательно приведет к загрязнению перекачиваемых продуктов.

В этой связи Тимофеев с соавторами [22] предлагают устройство, представляющее собой пустотелый гофрированный цилиндр, корпус которого выполнен, по меньшей мере, из трех секций, одна из которых имеет расположенные по окружности радиальные отверстия для подачи моющего раствора (Рис. 36).

Устройство работает следующим образом: в случае перекачки очередного продукта (бензина, дизтоплива и так далее.) после перекачки вязких продуктов (мазута, масла и так далее) устройство помещают в камеру запуска 6 и закрывают ее крышкой 16. Полость секции «Б» и пространство вокруг секции заполняют моющим раствором через отверстие 17 в штуцере 18. Штуцер 20 в это время закрыт. После прекращения налива моющего раствора в камеру запуска через отверстие 19 в штуцере подают рабочую среду.

Устройство трогается с места, причем в момент трогания устройства с места, вследствие сжатия гофр секции «В». Часть рабочей среды через эластичную трубку 13, отвор перегородки 4, пазы 15 в выступах гофр секции «В» поступает в пространство трубы вокруг этой секции, а по отверстиям 11 в самую полость «В».

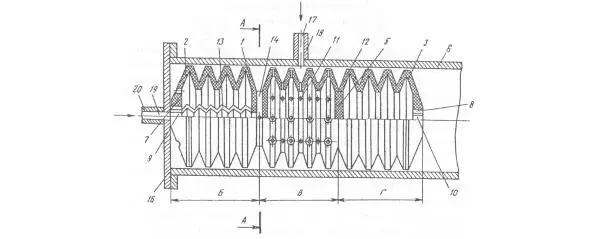

Рис. 36. Общий вид устройства для чистки продуктопроводов, где 1 – гофрированный цилиндр; 2, 3 – торцевые крышки; 4, 5 – перегородки; 6 – камера запуска; 7, 8 – штуцера; 9, 10 – резьбовые отверстия; 11, 12, 14 – сквозные отверстия; эластичная трубка; 15 – пазы; 16 – крышка; 17, 19 – отверстия; 18, 20 – штуцера.

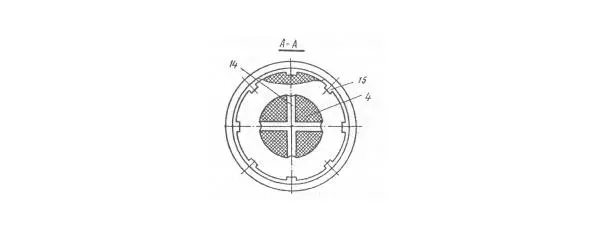

Рис. 37.Разрез А – А на Рис. 36.

Рабочая среда, поступающая к моющему раствору, заключенному в полости секции «В» и вокруг нее, ускоряет слив слоя загрязненного моющего раствора, находящегося в непосредственном контакте с очищаемой трубой и интенсивно перемешивает моющий раствор, заключенный в секции «В».

По мере продвижения устройства по трубе, загрязненный слой моющего раствора по пазам поступает к стенкам гофры секции «Г», примыкающей к секции «В» и через отверстие 12 в полость секции «Г». Теряя моющий раствор, секция «В» сжимается, уменьшая свой объем, поэтому полость секции «В» и пространство вокруг нее заполнено моющим раствором полностью.

После того, как уровень сливаемого загрязненного моющего раствора в секции «Г» достигает оси устройства, загрязненный моющий раствор из полости секции «Г» через отверстие 10 в штуцере 8 сливается в трубу перед устройством. При движении устройства по трубе выступы гофр секции «Г» снимают основной слой очищаемых вязких продуктов, моющий раствор, заключенный в полости секции «В» и вокруг нее, размывает граничный слой продукта, а выступы гофр секции «Б» окончательно очищают трубу. После окончательной очистки остаток моющего раствора и загрязненный раствор сливаются, а устройство промывается. После промывки устройство готово к проведению следующей очистки. Для предотвращения возможности выброса моющего раствора при аварийном отключении подачи рабочей среды по отверстиям 14 и эластичной трубке 13 в резьбовое отверстие 9 может быть установлен обратный клапан.
