Конический стакан выполнен из двух частей, сочлененных упругим гофрированным элементом 2, конического патрубка 3, и очистного элемента 4, оснащенного твердым сплавом.

Рабочий агент, подаваемый в очищаемый трубопровод, продвигает устройство в направлении стрелки. Очистной элемент 4 снимает слой загрязнений с внутренней поверхности трубопровода. Рабочий агент проходит между антифрикционными накладками 7 и огибает очистной элемент 4. В виду большой скорости потока в верхней части конического стакана 1 происходит «подсос» продукта через отверстие 5 в конический патрубок 3 и сбор шлама в полости 10.

Дытюк из ОАО «Оренбургнефть» предлагает для очистки внутренней поверхности трубопровода от асфальтено-парафиновых отложений устройство [5], эскиз которого представлен на рис. 3.

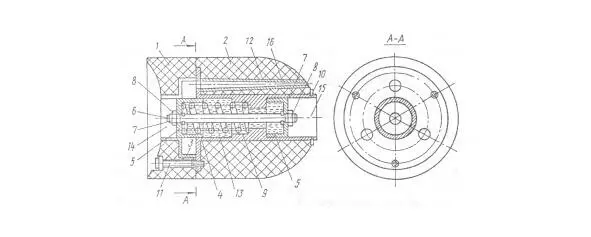

Рис. 3.Очистное устройство для разжижения и перемещения парафиновых пробок, где 1, 2 – части пустотелого корпуса; 3, 4 – направляющие; 5 – поршень; 6 – шток; 7 – стопорные кольца; 8 – гайка; 9 – пружина; 10 – стопорное кольцо; 11 – болты; 12 – конусообразные кольца (3 шт.); 13 – полость.

Устройство снабжено перепускными соплами для разжижения и перемещения накопившегося в процессе чистки осадка. Устройство выполнено в виде пустотелого корпуса из эластичного материала и состоит из двух частей 1 и 2. В каждую часть впрессованы фигурные гильзы 3 и 4, являющиеся направляющими для поршня 5.

Движение поршня ограничивается пружиной 9 и выступами гильзы. В тело устройства 2 впрессованы конусообразные сопла 12 (3 штуки), предназначенные для разжижения и перемещения парафиновых и асфальтено-смолистых скоплений.

Под действием перепада давлений устройство движется по трубопроводу. Когда максимальный перепад давления для его продавки достигает величины 3,6 МПа, срабатывает плунжерная пара 5. В результате транспортируемая жидкость из полости 14 поступает в канал 16 сопла 12, при этом разжижая и перемещая скопления парафина и асфальтено-смолистых веществ в область низкого давления очищаемого трубопровода. По мнению автора, технический результат достигается за счет повышения надежности работы устройства, устраняется застревание его в трубе и сокращается время чистки сильно загрязненных трубопроводов.

Для очистки внутренней поверхности трубопровода с высокой степенью загрязнения предложено устройство [6] с очистным элементом, выполненным в виде фрезы (8), закрепленной на пустотелом валу (6). Работает устройство следующим образом: в очищаемом трубопроводе вырезают участки на расстоянии 100 – 150 м и вводят очистное устройство внутрь трубы. Через очищаемый участок протаскивают трос 9, один конец которого подсоединяют к корпусу лебедки 10, а другой к барабану 11. Включают лебедку 10 (Рис. 4). Трос 9 придает поступательное движение очистному устройству и одновременно приводит во вращение ведущую шестерню 4 очистного устройства, которая придает вращение конической шестерне 5, приводящую во вращение пустотелый вал 6 и фрезу 8. Фреза врезается в отложения. В случае аварийной остановки, отключают лебедку 10 и вытаскивают устройство из трубы с помощью аварийного троса 16.

Рис. 4.Очистное устройство для поэтапной чистки внутренней поверхности трубопровода от твердых отложений, где 1 – корпус; 2 – ведущий вал; 3 – подшипник; 4 – ведущая шестерня; 5 – коническая шестерня; 6 – пустотелый вал; 7 – подшипник; 8 – фреза; 9 – приводной трос; 10 – лебедка; 11 – барабан; 12 – очищаемый трубопровод; 13 – твердые отложения; 14 – центровочные ролики; 15 – пружины; 16 – аварийный трос; 17 – пружина.

С целью повышения степени мобильности и автономности очистного устройства, а также для чистки трубопровода со сложным профилем Денисов с соавторами, разработали устройство для чистки внутренней поверхности труб [7], которое наряду с принудительным вращением, имеет возможность поступательного движения в обоих направлениях (Рис. 5).

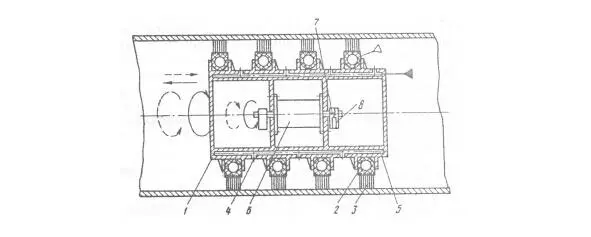

Рис. 5.Очистное устройство с реверсивным поступательным движением, где 1 – корпус; 2 – эластичный рукав; 3 – щетка; 4 – сопла; 5 – каналы; 6 – двигатель; 7, 8 – дебалансы.
