Юрий Шевченко - Альтернативная чистка трубопроводов

От таких загрязнений внутреннюю поверхность газопровода очищают периодическим пропусканием очистного поршня без прекращения перекачки газа или разовым пропусканием очистного поршня с прекращением подачи газа на очищаемом участке, установкой конденсатосборников и дренажей в пониженных точках трубопровода, повышением скоростей потоков газа в отдельных нитках системы газопровода и последующим улавливанием жидкости в пылеуловителях компрессорных станций. Наиболее эффективный способ очистки – периодическая очистка полости газопровода без прекращения подачи газа при помощи очистных устройств, пропускаемых по газопроводу. Этот способ позволяет постоянно поддерживать коэффициент гидравлического сопротивления газопровода равным первоначальному значению [2].

Эффективным способом очистки поверхности нефтепровода является механическая очистка с помощью скребков. Разработано много конструкций скребков, в которых чистящим элементом являются диски, ножи и проволочные щетки. Скребки разных конструкций различны по эффективности удаления отложений со стенок труб, по износостойкости и проходимости. Последние качество очень важно для нефтепроводов, имеющих хотя бы незначительные препятствия во внутренней полости в виде подкладных колец, грата и сужений в запорной арматуре [1].

Из многочисленных публикаций, посвященных конструктивным особенностям очистных устройств и способам чистки внутренней поверхности трубопровода можно выделить два основные направления:

– очистные устройства для трубопроводов с равнопроходной запорной арматурой, к которым можно отнести вращающиеся очистные устройства, устройства, оснащенные магнитами, устройства для чистки насосно-компрессорных труб и котлов атомных электростанций; экологически чистые очистные устройства, снабженные камерой сбора жидких загрязнений, а также саморазрушающиеся очистные устройства и устройства для чистки и дефектоскопии внутренней поверхности трубопровода;

– очистные устройства для чистки трубопроводов переменного диаметра с неравнопроходной запорной арматурой, подкладными кольцами и крутозагнутыми отводами. К этому виду можно отнести шарообразные и цилиндроподобные очистные оболочки из эластомерных материалов, очистные устройства из эластомерных сдвоенных камер и очистные устройства со складывающимися дисковыми манжетами.

Очистка полости загрязненных равнопроходных трубопроводов весьма сложная техническая задача, связанная не только с разрушением твердых отложений в пристеночной области трубопровода, но также с удалением большой массы осадка, образующегося в процессе очистки.

Ждановым предложено устройство для очистки внутренней поверхности сильно загрязненных труб [3], содержащее корпус 1 с рабочим органом в виде набора пружинящих металлических пластин 2 (Рис. 1).

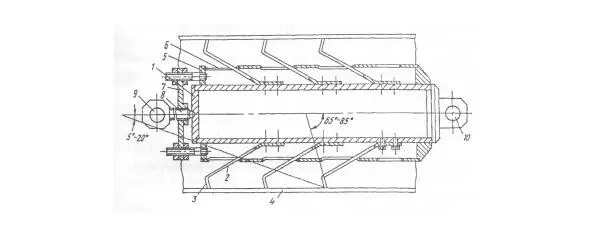

Рис. 1.Устройство для поэтапной очистки внутренней поверхности трубопровода, где 1 – корпус; 2 – пружинящие металлические пластины; 3 – скребки; 4 – очищаемый трубопровод; 5 – кожух; 6 – окна; 7 – опорный диск; 8 – винт; 9, 10 – пружины.

Перед введением устройства в очищаемую трубу, поворачивая винт 8, перемещают опорный диск 7, до тех пор, пока пружинящие металлические пластины 2 не уберутся через окна 6 кожуха 5 внутрь кожуха, из которых будут выступать лишь загнутые концы 3 пластин 2. В этом положении скребок легко вводится в очищаемую трубу. Затем винт 8 поворачивают в противоположную сторону до тех пор, пока пластины 2 не упрутся во внутреннюю поверхность очищаемой трубы 4.

С помощью троса, прикрепленного к проушине 10, а другим концом к лебедке, устройство протягивают через очищаемую трубу. В случае возникновения непреодолимых препятствий (камней, больших вмятин, изломов трубы), устройство извлекают из очищаемой трубы задним ходом с помощью троса, прикрепленного к проушине 9. Весьма существенным недостатком предложенного скребка является поэтапная чистка трубопровода малыми участками, а также отсутствие приспособлений для удаления образующего в процессе чистки осадка.

Курдов и Шириев предлагают [4] очистку и сбор шлама с внутренней полости трубопровода проводить при помощи конического стакана 1 (Рис. 2).

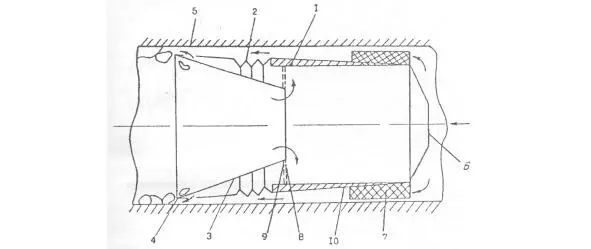

Рис. 2.Очистное устройство, оснащенное полостью для сбора шлама, где 1 – конический стакан; 2 – упругий гофрированный элемент; 3 – конический патрубок; 4 – очистной элемент из твердого сплава; 5 – отверстие; 6 – ребра жесткости; 7 – антифрикционные накладки; 8 – кольцевая сетка; 9 – жесткое основание; 10 – полость для сбора шлама.
