Огнепроводные шнуры изготавливают отрезками по 10 м и укладывают в круги. Каждые 25 кругов укладывают в бухту и упаковывают в бумагу. Двадцать бухт (3000 м ) укладывают в деревянный ящик.

Основные характеристики огнепроводных шнуров приведены в приложении 4.

Тлеющий фитиль представляет собой пучок льняных или хлопчатобумажных нитей, пропитанных раствором калиевой селитры. Снаружи нити заключены в цветную оплетку из хлопчатобумажной ткани.

Фитиль служит для воспламенения огнепроводного шнура. Скорость горения (тления) фитиля около 2–3 см/мин . Диаметр фитиля 7–8 мм .

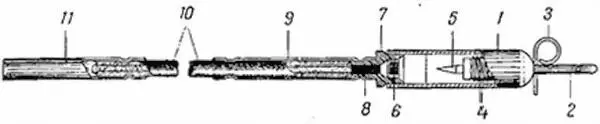

Рис. 4.Механический воспламенитель огнепроводного шнура:

1 — корпус; 2 — стержень ударника; 3 — чека; 4 — пружина; 5 — боек; 6 — капсюль-воспламенитель; 7 — ниппель; 8 — пороховая свеча; 9 — латунная трубка; 10 — огнепроводный шнур; 11 — капсюль-детонатор

Зажигательная свеча служит для воспламенения огнепроводного шнура и состоит из бумажной цилиндрической гильзы диаметром 10 мм и длиной около 200 мм , до половины наполненной горючим составом. Вторая половина гильзы наполнена инертным (негорючим) веществом и служит для держания свечи в руке. На конце горючего состава имеется зажигательная терочная головка, которая зажигается от терочной пластинки, входящей в комплект свечи. Место расположения негорючего состава снаружи бумажной гильзы окрашено в отличительный цвет. Свеча горит спокойным пламенем в течение 1–3 минут. Зажигательные свечи необходимо оберегать от сырости.

Механический воспламенитель огнепроводного шнура (рис. 4) состоит из взрывателя, ниппеля и латунной трубки. Внутри ниппеля запрессован капсюль-воспламенитель с пороховой свечой. Снаружи ниппеля имеется резьба для его ввертывания во взрыватель. На другом конце ниппеля закреплена латунная трубка, в которую до упора вставляется конец огнепроводного шнура. Чтобы шнур не выпал, конец латунной трубки обжимается.

Огнепроводный шнур поджигается механическим воспламенителем при ударе бойка о капсюль-воспламенитель. Для этого необходимо выдернуть чеку, и под действием пружины ударник с бойком придет в движение.

Механический воспламенитель, герметизированный шелковистой резиной, может быть применен для поджигания огнепроводного шнура под водой. Огнепроводный шнур можно также поджигать специальными патронами, отрезком огнепроводного шнура и спичками.

Электродетонатор представляет собой капсюль-детонатор № 8, внутри которого помещен электровоспламенитель для взрывания капсюля-детонатора электрическим током.

Электровоспламенитель (рис. 5) состоит из двух проводников, к концам которых припаяна тонкая контантиновая или платино-иридиевая проволочка (диаметр проволочки 0,05 мм , длина 5 мм ), называемая мостиком накаливания. Мостик погружен в воспламенительный состав из бертолетовой соли, роданистого свинца и столярного клея. При прохождении через мостик электрического тока зажигается воспламенительный состав, от искры которого взрывается капсюль-детонатор.

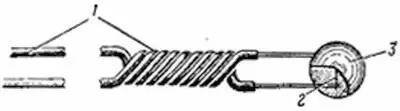

Рис. 5.Электровоспламенитель:

1 — провода; 2 — мостик накаливания; 3 — воспламенительный состав

Электровоспламенитель вставлен в гильзу капсюля-детонатора, конца проводников изолируются от попадания воды специальной мастикой. Вынимать электровоспламенитель из гильзы запрещается.

Электродетонаторы бывают мгновенного и замедленного действия (рис. 6). Первые взрываются сразу же после подачи в них тока, вторые — через 2, 4, 8, 10 или 15 секунд. Для замедления передачи импульса взрыва служит специальная гильза, помещенная между электровоспламенителем и ВВ; в гильзу запрессован медленно горящий состав, рассчитанный на необходимое время замедления взрыва.

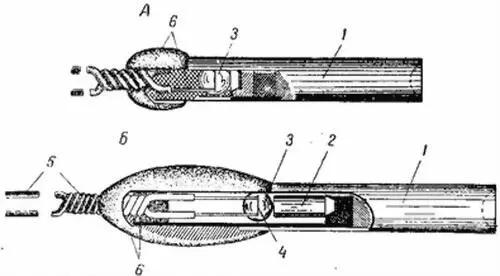

Рис. 6.Электродетонаторы мгновенного и замедленного действия:

А — электродетонатор мгновенного действия; Б — электродетонатор замедленного действия; 1 — капсюль-детонатор; 2 — состав, замедляющий взрыв; 3 — воспламенительный состав; 4 — мостик накаливания; 5 — провода; 6 — мастика
