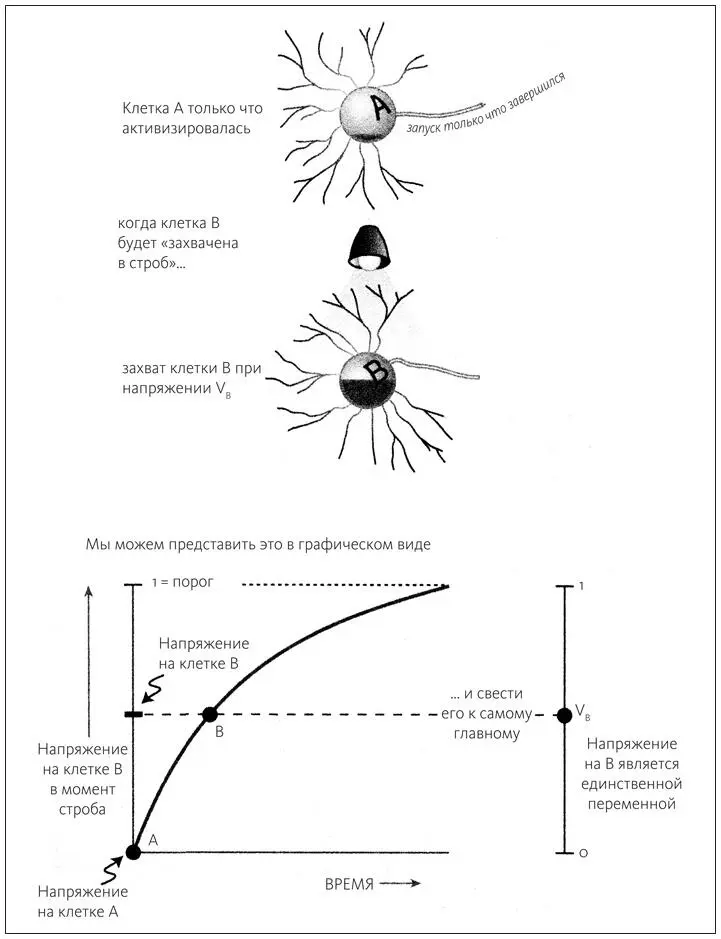

Первым шагом является каталогизация всех возможных начальных конфигураций. Вернемся, например, к случаю двух осцилляторов. По причине использования Пескином уловки со стробами нам вовсе необязательно наблюдать за осцилляторами все время. Достаточно сосредоточиться на одном моменте в каждом цикле. В качестве такого момента мы выбрали момент непосредственно после запуска осциллятора A и его возвращения к исходному состоянию. Тогда на осцилляторе B может быть любое «напряжение» между исходным состоянием и порогом. Представляя напряжение на осцилляторе B в виде точки на числовой оси, исходное состояние на которой отображается нулем, а порог – единицей, мы видим, что существует линейный сегмент разных возможностей. Этот одномерный сегмент охватывает все возможные начальные условия для данной системы (поскольку нам известно, что осциллятор A находится в 0 [только что запустился и сбросился в исходное состояние], единственной переменной является B, который должен пребывать где-то вдоль линейного сегмента между 0 и 1).

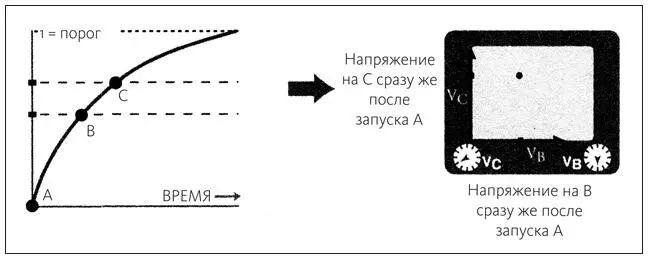

Три осциллятора создают большее пространство возможностей. В этом случае нам нужно знать два числа: учитывая, что A только что запустился и находится в 0, нам все еще нужно указать напряжения осцилляторов B и C в этот момент. Как выглядит геометрия, соответствующая какой-то паре чисел? Мы можем представлять их как две координаты некой точки в двумерном пространстве.

Изобразим плоскость x, y , которая наверняка знакома вам из курса математики в старших классах. В данном случае ось x (как обычно, это горизонтальная ось) представляет напряжение осциллятора B в момент, когда запускается A. Вертикальная ось y представляет напряжение осциллятора C в тот же момент. Пара напряжений отображается на этой плоскости одной точкой.

Когда мы предоставляем возможность B и C изменяться независимо, принимая любые напряжения в промежутке между 0 и 1 (охватывая все возможные варианты), соответствующая точка, изображающая пару напряжений, движется внутри некой области, представляющей собой квадрат.

Таким образом, в случае трех осцилляторов мы получаем квадрат возможных начальных условий: одна ось для осциллятора B и одна для осциллятора C. Обратите внимание, что для A нам не нужна ось, поскольку этот осциллятор всегда стартует с нуля (в соответствии с тем, как мы решили стробировать эту систему).

Картина постепенно проясняется. По мере добавления осцилляторов нам необходимо добавлять все больше измерений, чтобы можно было учитывать все возможности. Для четырех осцилляторов требуется трехмерный куб начальных условий; для пяти осцилляторов требуется четырехмерный гиберкуб, а в общем случае для n осцилляторов требуется ( n –1) – мерный гиберкуб. Людям, далеким от математики, это может показаться чересчур сложным (все это действительно сложно представить себе). Но с точки зрения формального математического подхода, вообще говоря, все равно, какому числу в каждом конкретном случае соответствует n : увеличение n не предполагает возникновения каких-либо новых сложностей. Поэтому, для большей определенности, в дальнейшем я продолжу рассматривать случай с тремя осцилляторами, который заключает в себе все основные идеи.

Очередной шаг заключается в преобразовании рассматриваемой нами динамики – эволюции такой системы во времени – в графическое представление, которое мы стремимся получить. Мы хотим убедиться в том, что в такой системе действительно будет достигнут синхронизм при неких начальных состояниях осцилляторов B и C.

Представим, что произойдет, если мы позволим такой системе начать работать. Напряжение на всех осцилляторах поднимется до порогового значения, они запустятся, а затем вернутся в исходное (нулевое) состояние; они также будут реагировать на «толчки» со стороны других осцилляторов. Чтобы устранить избыточную информацию, опять воспользуемся методом стробов: предоставим системе возможность работать в темноте до очередного момента, когда осциллятор A запустится и вернется в исходное состояние, а B и C отреагируют на это. Затем включим строб и сделаем очередной фотоснимок, зафиксировав новые позиции B и C.
