Андреа Палладио - Четыре книги об архитектуре

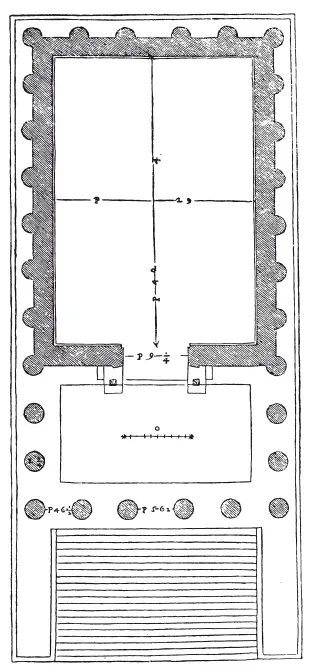

На первой, которая на этой странице, нарисован план.

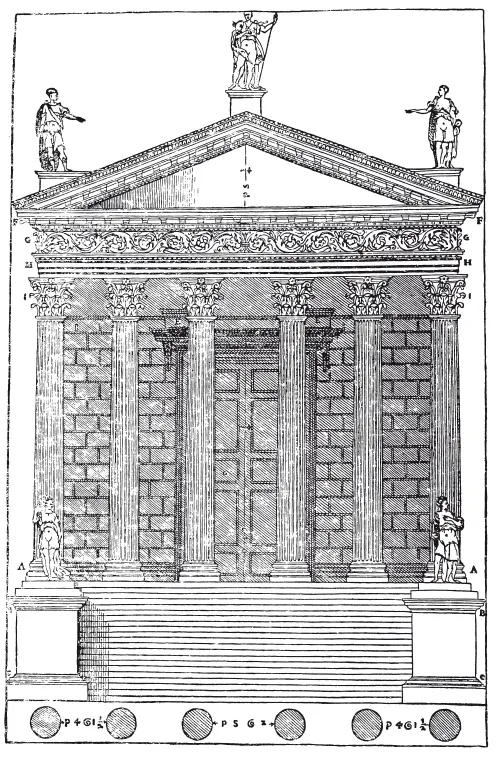

На второй – передний фасад.

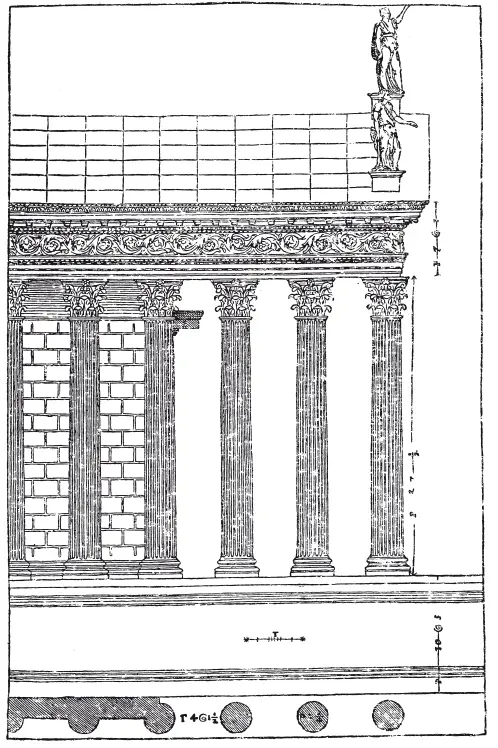

На третьей – боковой фасад.

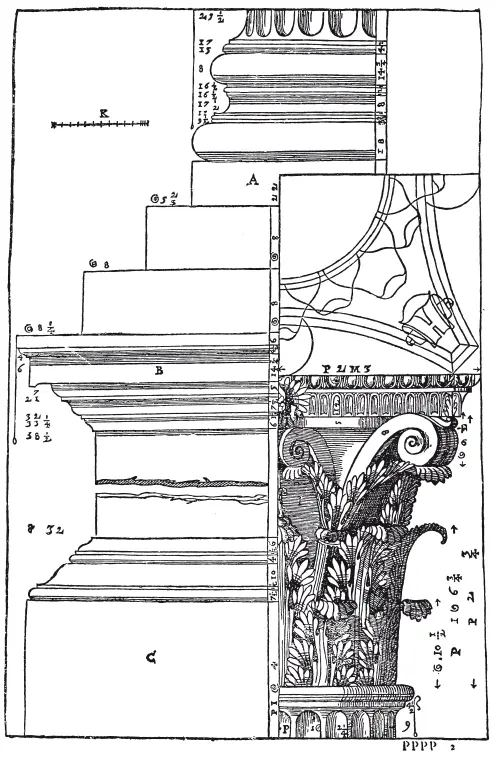

На четвертой – отдельные части.

A – база колонн.

B – карниз

C – база

а возле нарисована четверть капители в высоту и в плане.

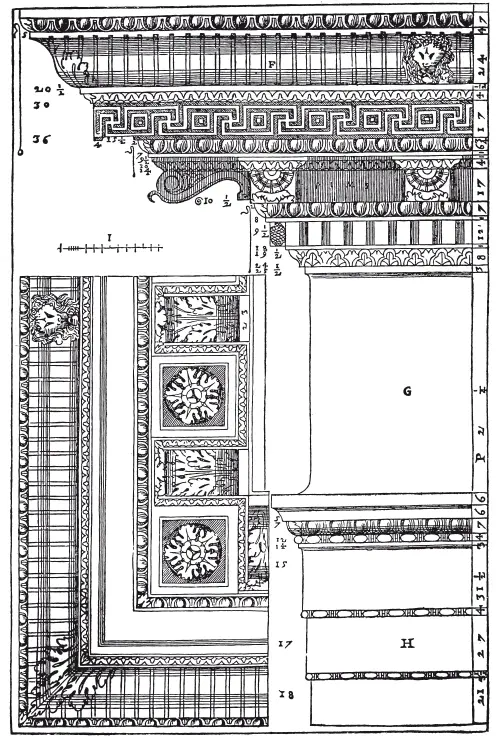

На пятой – архитрав, фриз и карниз.

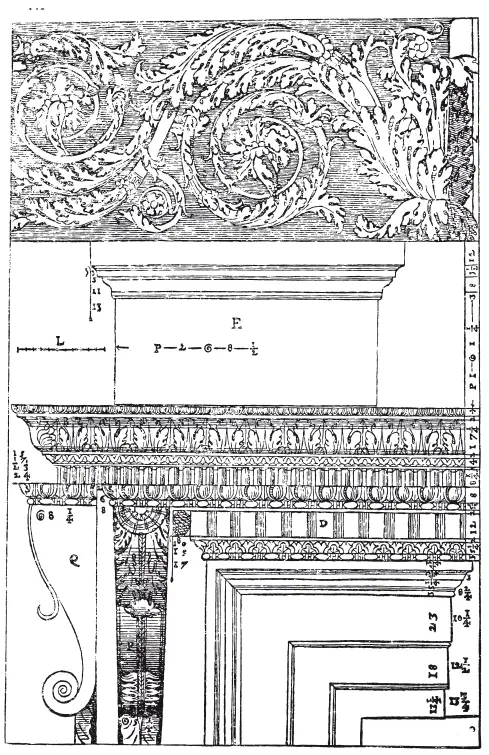

На шестой – украшения дверей.

Е – кусок камня с отверстием, помещенный над карнизом двери и выступающий перед ним прямо над косяками дверей.

Листья, нарисованные выше, принадлежат фризу, обходящему весь храм над колоннами.

РИСУНКИ, которые следуют, изображают другой храм в Ниме, про который жители этого города утверждают, что это был храм Весты, чего, по моему мнению, не могло быть, как потому, что Весте сооружали круглые храмы, по сходству со стихией земли, богиней которой, говорят, она была, так и потому, что с трех сторон этого храма была галерея, закрытая сплошными стенами, в которой двери были расположены против боковых сторон целлы; дверь же самой целлы была спереди, так что она не могла получать света ни с какой стороны; ведь нельзя привести никаких оснований к тому, что Весте должны были воздвигаться темные храмы; вот почему я скорее думаю, что он был посвящен какому-нибудь из подземных богов. Внутри этого храма – ниши, в которых должны были стоять статуи. Внутренняя стена целлы против двери разделена на три части: пол средней части находится на одном уровне с остальным храмом; пол остальных двух частей приподнят до высоты пьедесталов; на уровень этого пола поднимаются по двум лестницам, начинающимся в галереях, которые, как было сказано, окружают этот храм. Высота пьедесталов немного более трети высоты колонн. Базы колонн составлены из аттической и ионической и имеют прекраснейшую профилировку. Капители тоже сложные и очень тщательно обработаны. Архитрав, фриз и карниз – без резьбы; так же просты украшения на нишах, кругом целлы. Позади колонн, находящихся против входа и, выражаясь нашим языком, образующих большую капеллу, имеются квадратные столбы, на которых тоже сложные капители, но отличающиеся как от капителей на колоннах, так и друг от друга. Резьба на капителях столбов, стоящих непосредственно сзади колонн, иная, чем на двух других, но все они такой красивой и изящной формы и такой прекрасной композиции, что я не помню, видел ли я капители такого рода, сделанные лучше и более искусно. Эти столбы поддерживают архитравы боковых капелл, к которым, как я уже говорил, восходят по лестницам из галерей, и потому столбы по этим сторонам шире толщины колонн, на что следует обратить внимание. Колонны, стоящие кругом целлы, поддерживают несколько арок, сделанных из тесаного камня, и от одной арки к другой положены камни, образующие главный свод храма. Все это здание сложено из тесаного камня и перекрыто каменными плитками, положенными таким образом, что одна заходит за другую, отчего дождь не мог через них проникать. Я приложил много старания к изучению этих двух храмов, так как они мне казались зданиями, достойными большого внимания и свидетельствующими о том, что как бы отличительным свойством того времени было умение хорошо строить во всяком месте. Мною сделаны пять таблиц с этого храма.

На первой нарисован план.

На второй – половина внутреннего фасада против дверей.

На третьей – часть бокового разреза.

На четвертой и пятой – украшения ниш, колонн и потолков, все обозначенные буквами.

A – архитрав, фриз и карниз над колоннами.

B – капитель колонн.

Р – ее план.

D – капитель столбов, которые возле колонн.

E – капитель остальных столбов.

F – база колонн и столбов.

G – пьедестал.

H – украшения ниш, находящихся кругом храма.

S – украшения ниши большой капеллы.

М, R и О – разбивка потолка этой капеллы.
