Андреа Палладио - Четыре книги об архитектуре

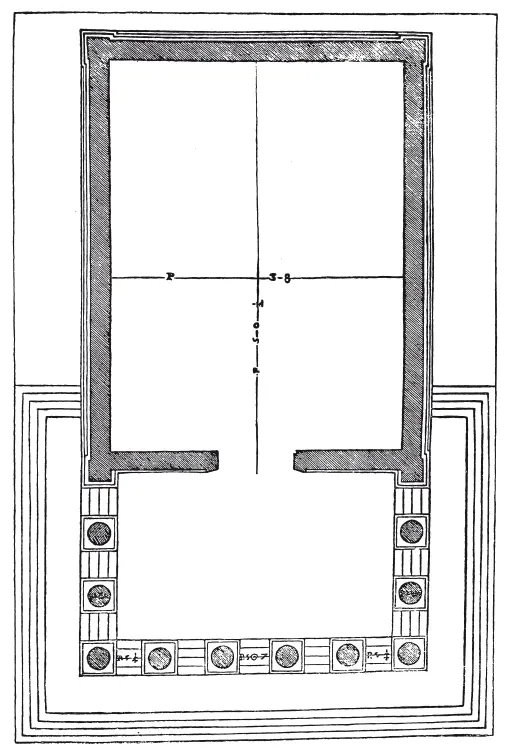

На первой – план.

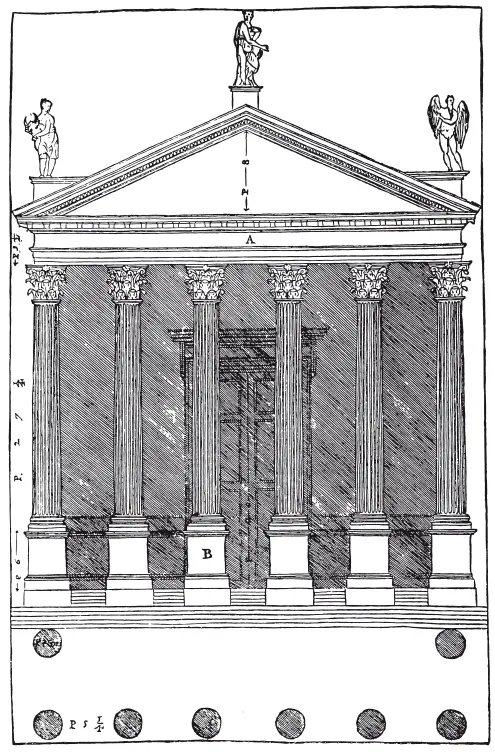

На второй – передний фасад.

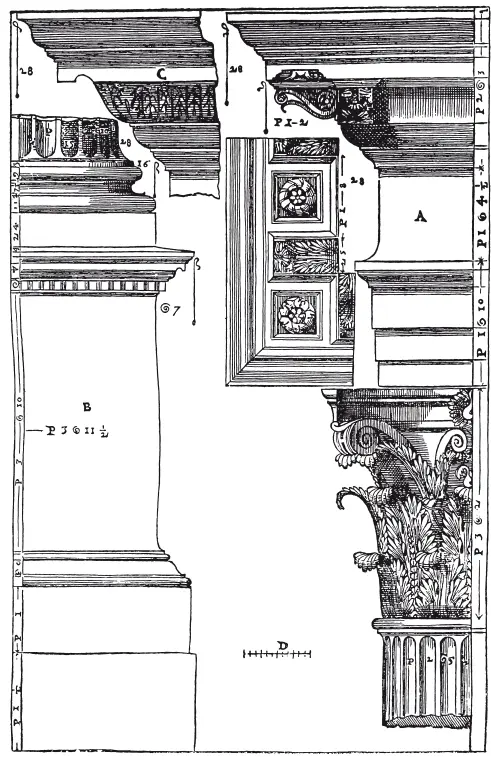

На третьей – украшения.

A – капитель, архитрав, фриз и карниз.

B – пьедестал и база колонн.

C – карниз, образующий фронтон.

D – фут, разделенный на двенадцать дюймов.

B ПОЛЕ, городе Истрии, кроме театра, амфитеатра и арки – красивейших сооружений, о каждом из которых будет сказано в своем месте и будут даны рисунки, находятся на одной и той же стороне площади два храма одинаковых размеров, с одинаковыми украшениями, отстоящие друг от друга на пятьдесят восемь футов и четыре дюйма; к ним и относятся рисунки, которые следуют. Их вид – «простилос». Тип – тот, который я, согласно Витрувию, назвал выше «систилос», и в котором междустолпия равны двум диаметрам, а средний – двум с четвертью диаметрам. Эти храмы обходит постамент, на высоте которого находится пол храмов, куда поднимаются по ступеням, расположенным на переднем фасаде, как мы видели во многих других храмах. База колонн – аттическая, и в ней плинт равен всей остальной части базы. На капителях – оливковые листья, весьма тщательно обработанные. Усики покрыты дубовыми листьями, каковая разновидность редко встречается и достойна внимания. Архитрав тоже отличается от большей части других, ибо его первый пояс большой, второй меньше, а третий, под каблучком, еще меньше; эти пояса выдаются в своей нижней части, что было сделано для того, чтобы архитрав имел небольшой вынос и, таким образом, не закрывал букв на фризе фасада, которые гласят:

ROMAE ET AVGVSTO CAESARIS INVI. F.PAT. PATRIAE.

На остальной части фриза, обходящего этот храм, сделаны листья. Карниз состоит из немногих частей и обработан обыкновенной резьбой. Не видно украшений дверей; все же мною они сделаны такими, какими, мне казалось, они должны были быть. Длина целлы на четвертую часть больше ее ширины. Вся длина храма, включая портик, превышает два квадрата. Мною сделаны три таблицы с этих храмов.

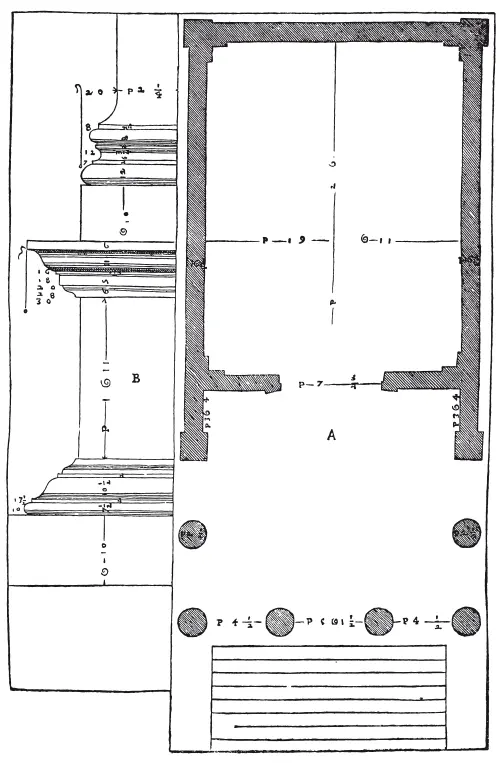

На первой нарисован план.

В – постамент, на котором поставлена база колонн.

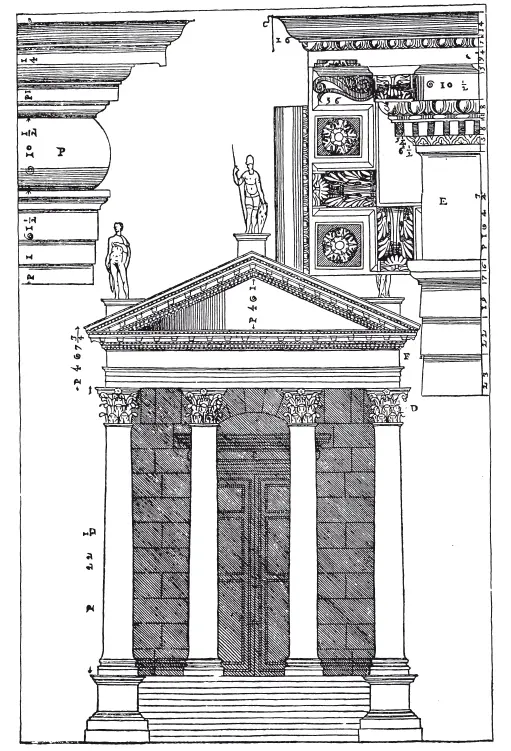

На второй – передний фасад.

Е – архитрав, фриз и карниз над колоннами.

Р – украшения двери моей композиции.

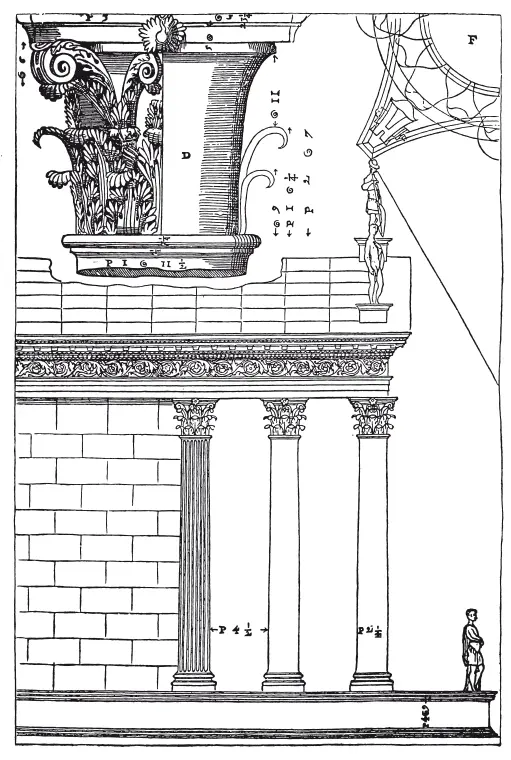

На третьей – боковой фасад.

D – колокол капители.

F – план этой капители.

В НИМЕ, городе Прованса, родине императора Антонина Пия, видны в числе многих других красивейших древностей следующие два храма. Первый из них называется жителями этого города «Квадратным домом», так как форма его четырехугольная, и они говорят, что это была базилика (каковы были базилики, для чего они служили и о том, как их делали, было сказано в третьей книге, согласно тому, что об этом говорит Витрувий), но так как базилики имели другую форму, думаю, что в действительности это был храм. Каковы были его вид и тип, ясно из того, что было сказано о стольких других храмах. Пол храма возвышается над уровнем земли на десять футов и пять дюймов; основанием ему служит пьедестал, обходящий кругом всего храма; над карнизом пьедестала имеются две ступени, поддерживающие базу колонн, и весьма возможно, что Витрувий подразумевал именно эти ступени, когда говорил в конце III главы третьей книги, что, делая парапет кругом храма, нужно ставить базы колонн на неравные цоколи (scamilli impares), которые должны быть на одном отвесе с телом пьедестала, находящегося под колоннами, и на одном уровне под базой колонны и над карнизом пьедестала; это место дало повод многочисленным рассуждениям. База этого основания имеет меньше частей, и она толще карниза, как и должны делаться пьедесталы, о чем было сказано в другом месте. База колонн – аттическая, но в ней несколько лишних валиков, так что ее можно назвать сложной, и она подходит к коринфскому ордеру. Капители обработаны оливковыми листьями, и на абаке сделана резьба. Цветок, помещенный посреди лицевой стороны капители, занимает всю высоту абаки и листели колокола, что, как я указывал, соблюдалось во всех античных капителях этого рода. Архитрав, фриз и карниз равны одной четвертой части высоты колонн, и каждая их часть покрыта резьбой прекрасной композиции. Модильоны отличаются от тех, которые я видел, и это их отличие от обыкновенных очень изящно, и хотя капители обработаны оливковыми листьями, на модильонах тем не менее вырезаны дубовые листья. Над гуськом вместо полки высечены ионики, что встречается в редких карнизах. Фронтон сделан точь-в-точь, как учит тому Витрувий в вышеуказанном месте, ибо из девяти частей длины карниза одна часть идет на высоту тимпана фронтона. Косяки, или наличники, двери имеют спереди толщину, равную шестой части ширины их просвета. Эта дверь имеет много прекрасных и хорошо высеченных украшений. Над ее карнизом, прямо над косяками, положены две каменные плиты, обработанные, как архитрав, и выступающие вперед за этот карниз, и в каждом из этих камней проделаны квадратные отверстия в десять с половиной дюймов; я думаю, что в эти отверстия вставлялись бревна, доходившие до земли, и что там была сделана ложная дверь, которую можно было отнимать и вновь ставить; она, вероятно, была сквозной, чтобы народ, стоящий снаружи, мог видеть то, что происходит в храме, не мешая жрецам. С этого храма даны шесть таблиц.
