Андреа Палладио - Четыре книги об архитектуре

Балки портика сделаны сплошь из бронзовых плит.

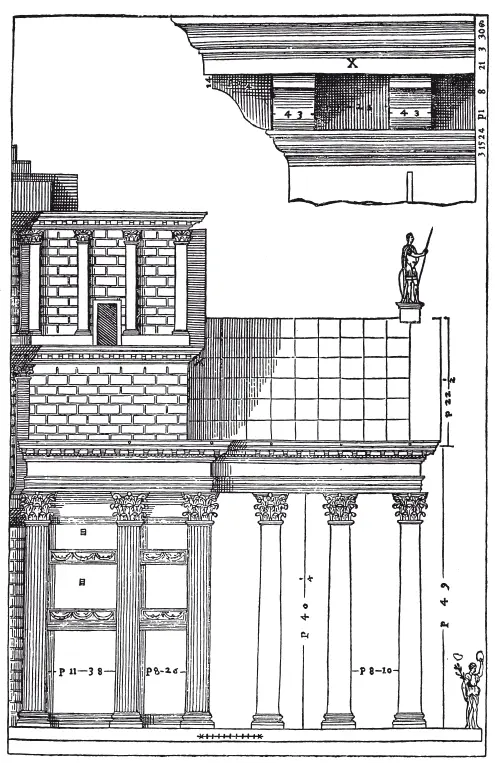

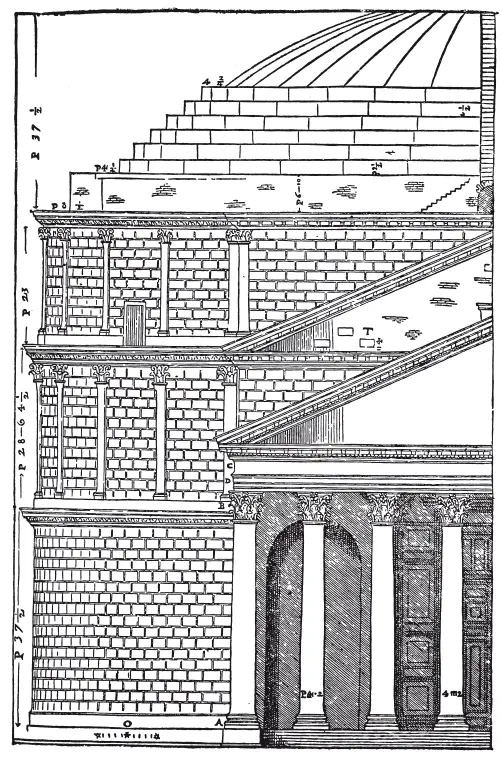

На четвертой таблице – боковой наружный фасад.

X, второй карниз, который обходит весь храм.

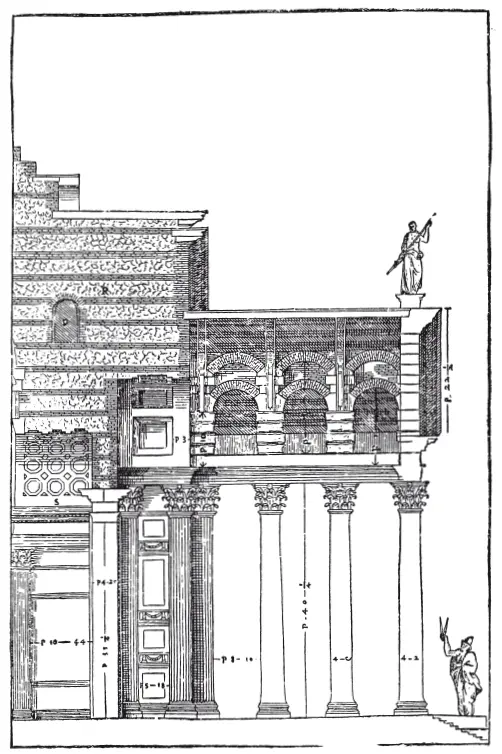

На пятой – боковой разрез.

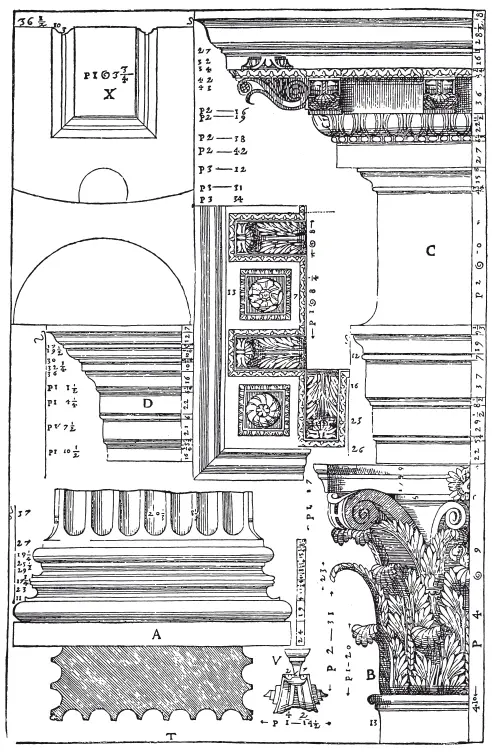

На шестой – украшения портика.

A – база.

B – капитель.

C – архитрав, фриз и карниз.

D – профилировка украшений, сделанных над колоннами, и столбы внутри, под портиком.

Т – столбы портика, отвечающие колоннам.

V – заворот усиков на капители.

X – потолок архитрава между двумя колоннами.

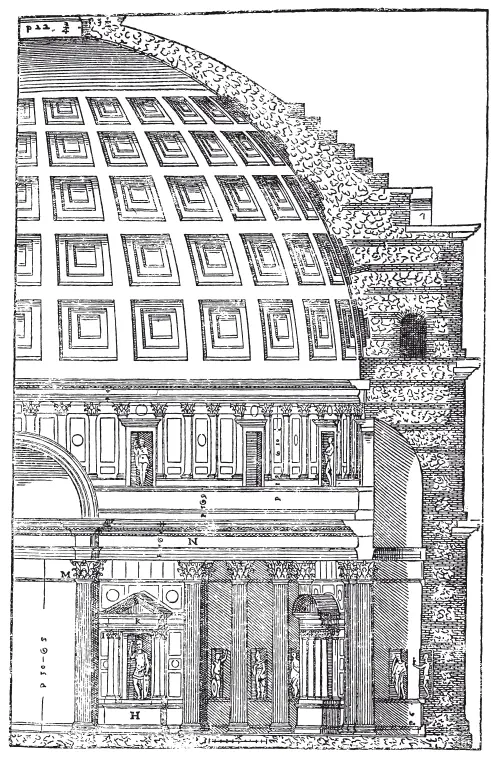

На седьмой – часть разреза против входа, где видно, как расположены абсиды и ниши, какие на них украшения и как разбиты кессоны на своде, которые, по всей вероятности, были украшены полосками из серебра, судя по некоторым сохранившимся следам; ибо если бы эти украшения были бронзовые, нет сомнения, что были бы сняты и те бронзовые части, которые, как я говорил, имеются на портике.

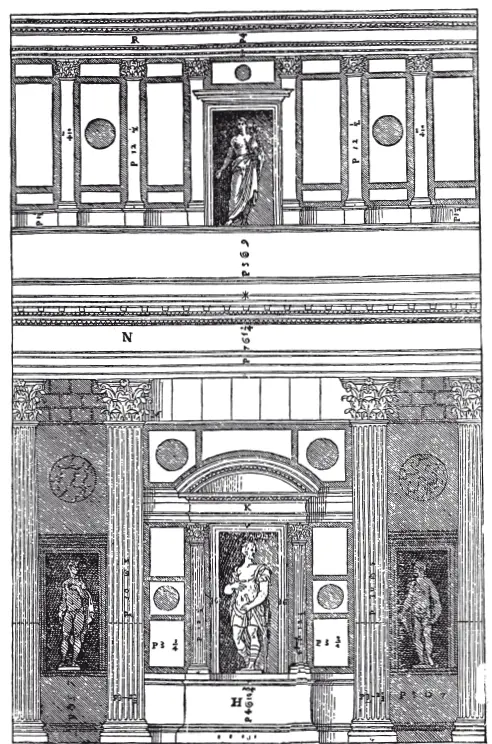

На восьмой – в несколько большем масштабе изображена целиком одна из ниш с колоннами, а с боков – части абсид.

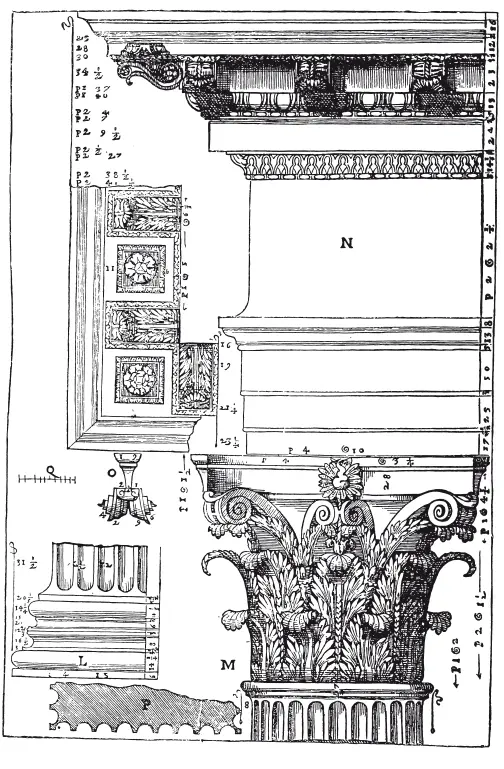

На девятой – украшения колонн и пилястров внутри здания.

L – база.

М – капитель.

N – архитрав, фриз и карниз.

О – заворот усиков на капители.

Р – каннелюры на пилястрах.

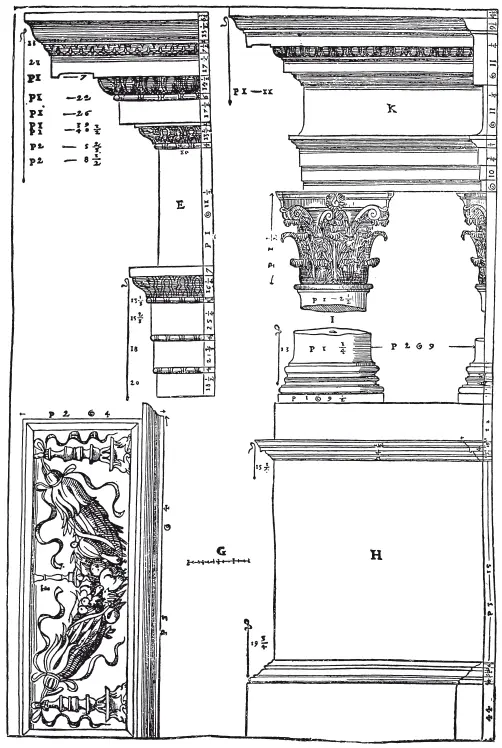

На десятой – украшения ниш с колоннами, находящихся между абсидами; в них достойно внимания правильное суждение архитектора, который, обводя архитрав, фриз и карниз этих ниш, сделал только гусек, а остальные части соединил в один пояс ввиду того, что пилястры абсид не настолько отходят от стены, чтобы вместить весь вынос этого карниза.

E – профилировка украшений двери.

F – рисунок фестонов с обеих сторон этой двери.

И пусть этим храмом завершаются рисунки храмов, находящихся в Риме.

ЗА ВОРОТАМИ, называемыми ныне Санта Аньезе, а древними именовавшимися Виминальскими, по имени холма, на котором они поставлены, виден в достаточной степени сохранившийся нижеследующий храм, который посвящен св. Агнесе. Думаю, что это была гробница, так как в ней был найден громадный саркофаг из порфира, с прекрасной резьбой, изображающей виноградные лозы и детей, срывающих виноград; это дало повод некоторым предполагать, что это был храм Бахуса, и так как это всеобщее мнение, а в настоящее время в нем церковь, то я и поместил его в числе храмов. Впереди его портика видны следы двора овальной формы, который, я думаю, был украшен колоннами, а в междустолпиях были ниши, в которых должны были стоять статуи. Лоджия храма, как видно, состояла из столбов в три пролета. Внутри храма были колонны, стоявшие попарно и поддерживавшие купол. Все эти колонны – гранитные, а базы, капители и карнизы – мраморные. Базы – аттические, капители очень красивые, сложного ордера: в них несколько листьев, которые выходят из розетки и из которых изящно как бы рождаются волюты. Архитрав, фриз и карниз не очень хорошо сработаны, и это дает мне повод думать, что этот храм не был сооружен в лучшие времена, а в более близкие нам времена императоров. Он очень богат отделкой всякими узорами, частью из благородных камней, частью из мозаики, как на полу, так и на стенах и на сводах. Мною сделаны три таблицы с этого храма.

На первой – план.

На второй – фасад.

На третьей видно, как поставлены колонны, поддерживающие арки, над которыми находится купол.

A – база.

B – капитель.

C – архитрав, фриз и карниз.

D – начало арки.

E – фут, которым был произведен обмер вышеназванных частей.
