Андреа Палладио - Четыре книги об архитектуре

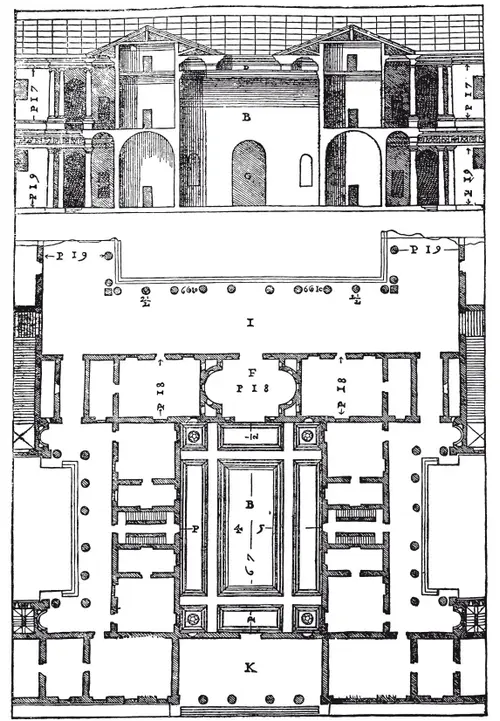

Следует рисунок этого атриума в большом размере.

В – атриум.

D – фриз, или конечные балки.

G – дверь таблинума.

F – таблинум.

I – портик перистиля.

К – лоджия впереди атриума, которую можно назвать вестибюлем.

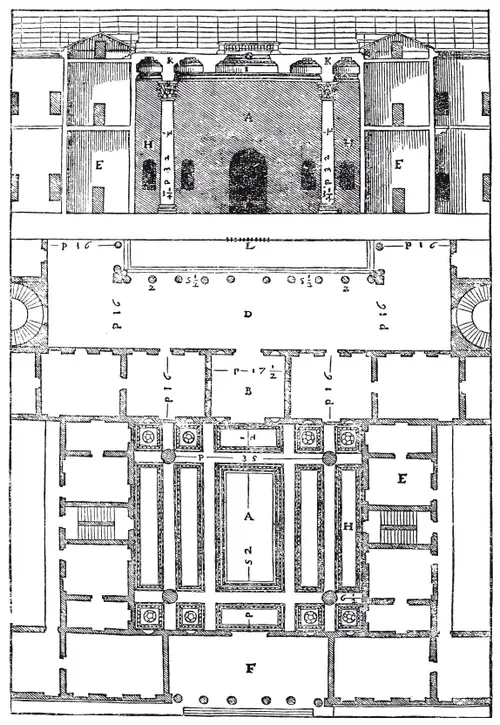

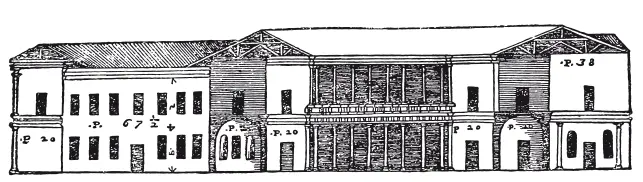

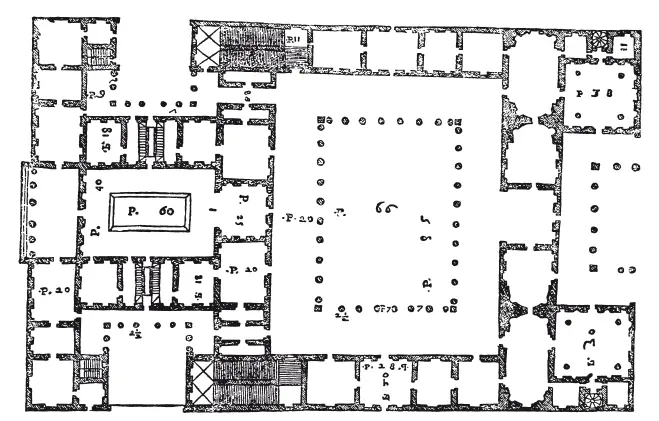

СЛЕДУЮЩИЙ рисунок изображает атриум с четырьмя колоннами, ширина которого равна трем пятым его длины. Ширина пространства за колоннами равна четверти длины всего атриума. Колонны – коринфского ордера, их диаметр равен половине расстояния от колонн до стены. Открытая часть атриума равна трети его ширины. Таблинум в ширину равен половине ширины атриума и имеет ту же длину. Проход из атриума через таблинум, в перистиль – квадрат с половиной. Колонны нижнего ряда – дорические; ширина портиков равняется длине этих колонн. Верхние колонны, то есть колонны второго ряда, – ионические, на четвертую часть тоньше колонн первого ряда и имеют под собой балюстраду или пьедесталы высотой в два фута и три четверти.

A – атриум.

B – таблинум.

C – дверь таблинума.

D – портик перистиля.

E – комнаты рядом с атриумом.

F – лоджия, через которую вход в атриум.

G – открытая часть атриума с перилами кругом.

H – заколонные части атриума.

I – фриз карниза атриума.

К – антаблемент над колоннами.

L – мера в десять футов.

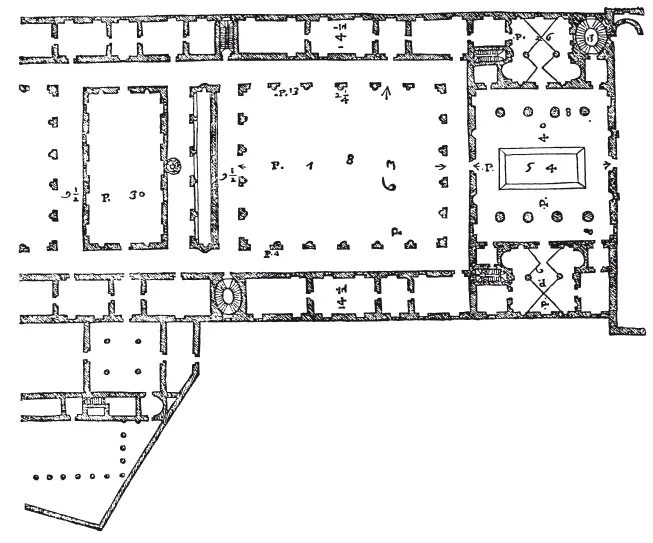

СЛЕДУЮЩАЯ постройка монастырь делла Карита в Венеции, где помещаются монахи-регуляры. Я старался придать этому дому вид античного и потому сделал в нем коринфский атриум, длина которого равна диагонали квадрата его ширины. Обе заколонные части равны одной из трех с половиной частей (2/7) длины. Колонны – сложного ордера, диаметр их три с половиной фута и высота – тридцать пять футов. Открытая часть посредине составляет треть ширины атриума. Над колоннами помещается небольшая открытая терраса на уровне третьего этажа монастырского двора, где находятся кельи братьев с одной стороны, рядом с атриумом находится ризница, окруженная дорическим карнизом, поддерживающим свод; колонны, обозначенные здесь, поддерживают ту часть стены монастырского двора, которая в верхней своей части отделяет комнатки, или кельи от лоджий. Эта ризница служит таблинумом (так называлось помещение, где ставили изображения предков), хотя я для удобства и поместил его сбоку от атриума. С другой стороны находится помещение для капитула, соответствующее ризнице.

Рядом с церковью помещается овальная лестница, незаполненная посредине, которая получилась очень удобной и красивой. Из атриума – вход в монастырский двор, в котором возвышаются три ряда колонн, поставленные один над другим. Первый ряд – дорический, и колонны высыпают из столбов более чем наполовину; второй – ионический, и колонны на одну пятую меньше первых; третий – коринфский, и колонны на одну пятую меньше предыдущих. В этом ряду вместо столбов – непрерывная стена, и прямо над арками нижних рядов находятся окна, дающие свет для входа в кельи, своды которых, чтобы не отягчать стен, сделаны из тростника. Против атриума и монастырского двора, за проходом, помещается трапезная длиной в два квадрата и высотой до пола третьего этажа монастырского двора; с обеих сторон находятся лоджии, под которыми расположен погреб, устроенный, как цистерна таким образом, чтобы вода не могла в него проникнуть. В одном конце здания расположены кухня, хлебные печи, птичий двор, дровяной склад, прачечная и очень красивый сад, в другом конце – другие помещения. В этой постройке, кроме помещений для приезжих и иных, служащих для различных нужд, имеется сорок четыре комнаты и сорок шесть келий.

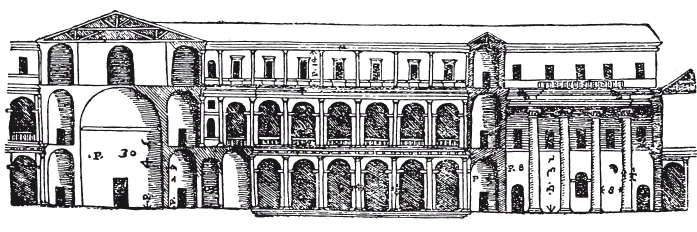

Первый из следующих рисунков изображает часть атриума в большом размере, второй – часть монастырского двора.
