Андреа Палладио - Четыре книги об архитектуре

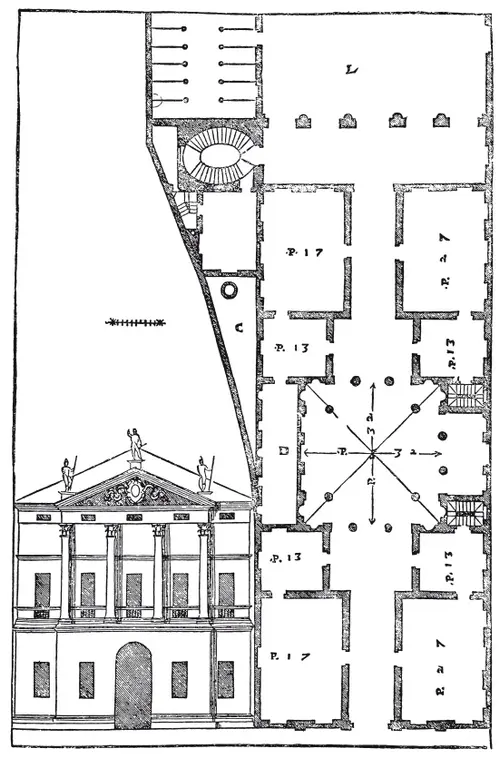

Далее, Джулио Капра, достойнейший вичентинский кавалер и дворянин, не столько для собственной нужды, сколько для украшения родного города заготовил материал и начал постройку на отличном месте, на главной улице города, по нижеследующим рисункам. В этом доме будут дворы, лоджии, залы и комнаты, из которых некоторые будут большими, другие средними, иные малыми. Форма будет красивая и разнообразная, и, конечно, этот дворянин будет иметь дом, весьма достойный и роскошный, как того заслуживает его благородная душа.

С – открытый двор.

D – тоже открытый двор.

L – двор.

S – зал, который внизу имеет колонны, а наверху свободен, то есть без колонн.

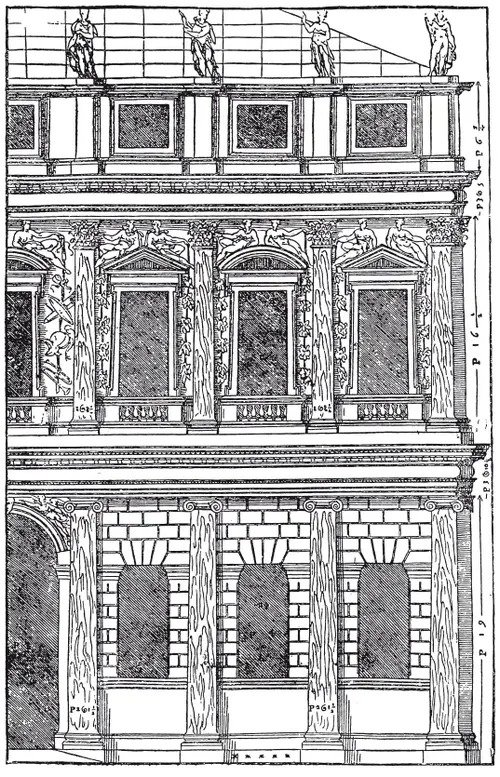

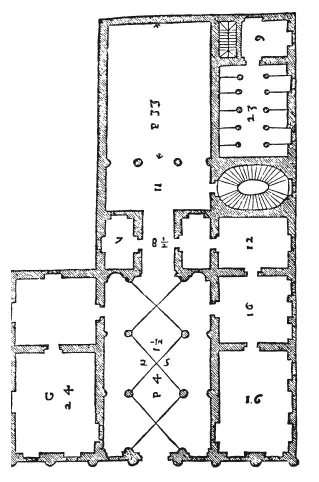

Мною сделана для графа Монтано Барбарано на одном из принадлежащих ему владений в Виченце следующая композиция, в которой, однако, место не позволило сделать одну сторону отвечающей другой. В настоящее время этот дворянин приобрел соседнее владение, поэтому можно будет сохранить одинаковое распределение в обеих частях, и как с одной стороны находятся конюшни и помещение для служащих (как видно на рисунке), так с другой будут находиться комнаты, служащие для кухни, для помещения женщин и для других нужд. Постройка уже начата, и фасад уже делается согласно большому рисунку, который следует. Мною еще не помещены чертежи плана, окончательно выработанного, согласно которому уже заложен фундамент, так как я не смог вовремя сдать его в гравировку, чтобы можно было его напечатать.

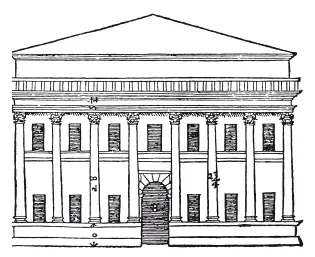

Вход в этой композиции имеет несколько колонн, которые поддерживают свод по причинам, указанным уже выше. С правой и с левой стороны находятся две комнаты длиною каждая в полтора квадрата, рядом – две другие, квадратные, и еще две маленькие комнаты. Напротив входа находится проход, который ведет к портику во дворе. По сторонам этого прохода имеются маленькие комнаты, а над ними – мезонины, вход в которые с большой и главной лестницы дома. Высота сводов всех этих помещений равна двадцати одному с половиной футу. Верхний зал и все остальные комнаты перекрыты потолками; только маленькие комнаты со сводами, высота которых – наравне с потолками других комнат. Колонны фасада стоят на пьедесталах и поддерживают балкон, вход на который ведет через чердак. Фасад строится не по этому проекту (как я уже говорил), но согласно большому рисунку, помещенному ниже.

ПОСЛЕ того как я поместил здесь некоторые из тех построек, которые я проектировал в разных городах, считаю уместным исполнить свое обещание и дать рисунки некоторых главных частей античных жилищ, а так как атриум составляет в них самую значительную часть, я и буду сначала говорить об атриуме, затем о прилегающих к нему помещениях и, наконец, перейду к залам. Витрувий в шестой книге говорит, что у древних было пять родов атриума: тосканский, четырехколонный, коринфский, крытый и открытый, о котором я не намерен говорить. Следующие рисунки относятся к тосканскому атриуму. Ширина этого атриума равна двум третям его длины. Ширина и длина таблинума одинаково равны двум пятым ширины атриума. Из таблинума переходят в перистиль, то есть во двор, окруженный портиками, длина которого на одну треть больше ширины. Портики имеют ширину, равную высоте колонн. По бокам атриума можно было бы устроить небольшие залы с видом на сад, и если бы это исполнить, как видно на рисунке, то их колонны были бы ионического ордера, высотой в двадцать футов; ширина портика равнялась бы ширине междустолпий, наверху были бы помещены другие колонны, коринфские, на одну четверть ниже предыдущих, и между ними можно было бы сделать окна для доступа света. Проходы были бы без перекрытий, но кругом имели бы перила, и в зависимости от места можно было бы сделать больше или меньше помещений, чем я указал, сообразуясь с привычками и удобствами того, кто в этом доме стал бы жить.
