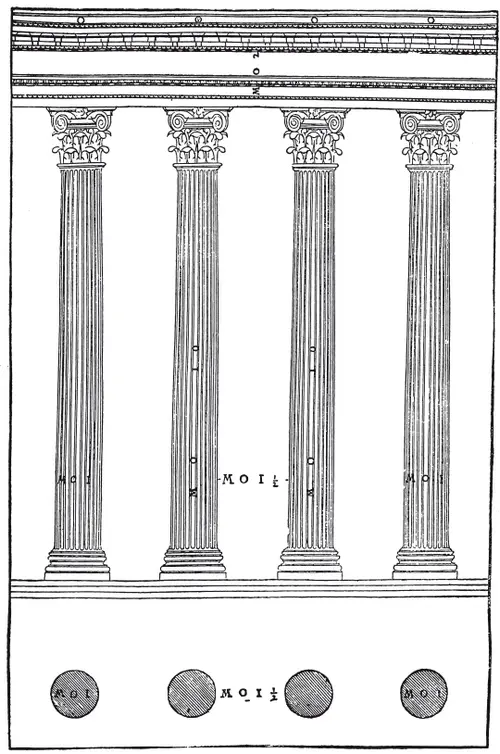

СЛОЖНЫЙ ордер, называемый также латинским, ибо он был изобретен древними римлянами, получил свое название потому, что он представляет соединение двух любых описанных выше ордеров, но наиболее правильное и прекрасное сочетание получается из соединения ионического ордера с коринфским. Сложный ордер более строен, нежели коринфский, и может быть подобен последнему во всех частях, кроме капители. Длина колонн должна равняться десяти модулям. На рисунках простых колоннад междустолпия равны полутора диаметрам; этот род колоннад называется у Витрувия пикностиль. В аркадах столбы занимают половину просвета арки, а высота арки до ее вершины в два с половиной раза больше ширины просвета.

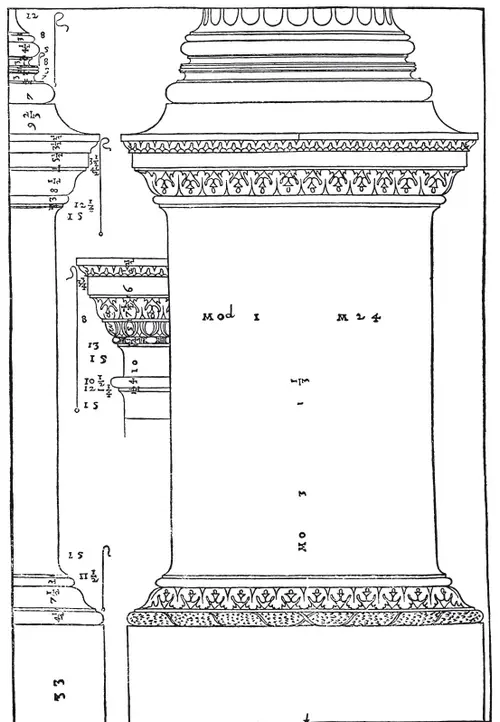

Так как этот ордер (как я уже говорил) должен быть более строен, нежели коринфский, пьедестал его делается в одну треть высоты колонны и делится на восемь с половиной частей: из одной части образуется карниз, из двух база, пять с половиной остаются на стул. База пьедестала делится на три части, из которых две идут на цоколь и одна – на ее валы с гуськом.

База колонны может быть аттической, как в коринфском ордере, и также может быть составлена из аттической и ионической, как показано на рисунке.

Профиль импоста арок изображен рядом с пьедесталом; высота импоста должна равняться толщине пилястра.

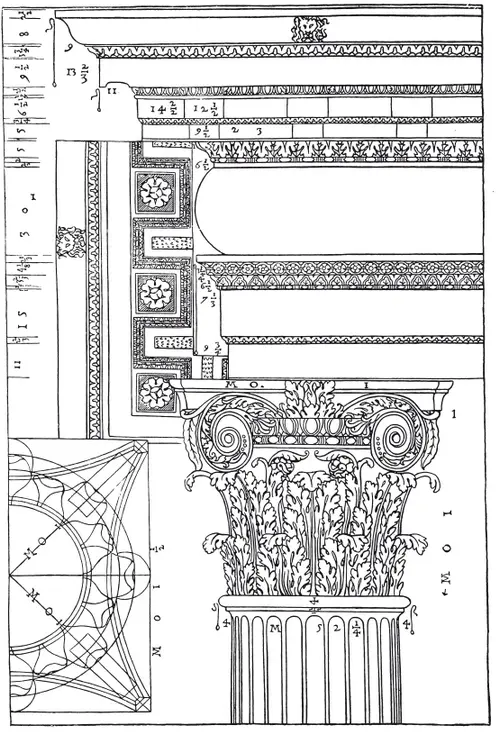

Сложная капитель имеет те же соотношения, что и коринфская, но отличается от последней своей волютой, четвертным валом и бисерной нитью, составляющими части, заимствованные из ионического ордера. Способ же ее построения следующий: вся капитель, начиная от абаки до самого низа, делится на три части, как коринфская; первая часть идет на первый ряд листьев, вторая – на второй, третья – на волюту, которая строится по тому же способу и по тем же точкам, что и ионическая. Она заходит на абаку настолько, чтобы казалось, что она вырастает из-за четвертного вала, подле розетки, находящейся посредине выгиба абаки. Толщина волюты с лицевой стороны равна срезу конца абаки или несколько больше. Высота четвертного вала равна трем пятым абаки; нижняя его часть начинается на уровне нижнего края глазка волюты, выступает на три четверти своей высоты и находится на одном отвесе с серединой выгиба абаки или несколько впереди. Бисерник занимает треть высоты четвертного вала, выступает несколько более чем на половину своей толщины и обходит вокруг капители под волютой, оставаясь все время открытым. Полочка, проходящая под бисерником и образующая край капительного колокола, равна половине бисерника. Поверхность колокола находится на отвесе дна каннелюр колонны. Такого рода капитель мне пришлось видеть в Риме, откуда я и заимствовал размеры, так как она мне показалась очень красивой и превосходно задуманной. Встречаются капители и иначе составленные, которые также можно назвать сложными, но они будут упомянуты и пояснены таблицами в моих книгах об античности. Архитрав, фриз и карниз занимают пятую часть высоты колонны; их членение прекрасно можно усвоить из того, что было сказано выше о других ордерах и показано цифрами на таблицах.

ДО СИX пор я изложил все то, что, по моему мнению, было необходимо сказать о простых стенах и их украшениях; в частности, я касался и пьедесталов, которые могут быть присвоены каждому ордеру. Но так как древние имели, по-видимому, обыкновение изменять высоту пьедестала не в зависимости от того или другого ордера, тогда как эта часть много выигрывает в красоте и нарядности, если она сделана в соответствии и соразмерно с другими частями, то архитектору, дабы иметь об этом полное понятие и уметь пользоваться этим при всех случаях, необходимо знать следующее. Иногда древние делали пьедесталы квадратными, то есть равных размеров в длину и ширину, как в Львиной арке в Вероне, такой пьедестал я установил для дорического ордера, так как в нем требуется прочность. В иных случаях высота пьедесталов определялась или по ширине просветов, как например в арке Тита у Санта Мариа Нуова в Риме и в арке Траяна в Анконе близ гавани, у которых пьедесталы по высоте равны ширине просвета арки, такого рода пьедесталы я отнес к ионическому ордеру. Иногда же меру заимствовали из высоты колонны, как видно на арке, воздвигнутой в честь Цезаря Августа в Сузах, городе, находящемся у подножия гор, отделяющих Италию от Франции; то же видно и на арке в Поле, в Далмации и на амфитеатре в Риме, построенном в ионическом и коринфском ордерах; в этих сооружениях пьедестал равен четверти высоты колонны, как я определил для коринфского ордера. В Вероне, в прекрасной арке Кастель Веккио, пьедестал равен трети высоты колонны, как мною установлено для сложного ордера. Все эти пьедесталы имеют превосходнейшую форму и находятся в прекрасных соотношениях с другими частями. Когда Витрувий в шестой книге, рассуждая о театрах, упоминает о подиуме, необходимо помнить, что подиум означает то же, что пьедестал, равный по высоте одной трети колонн ( 2/ 5), украшающих сцену. Пьедесталы, имеющие в вышину более трети колонны, встречаются в Риме на арке Константина, где они составляют одну двухсполовинную ( 2/ 5) колонны.
