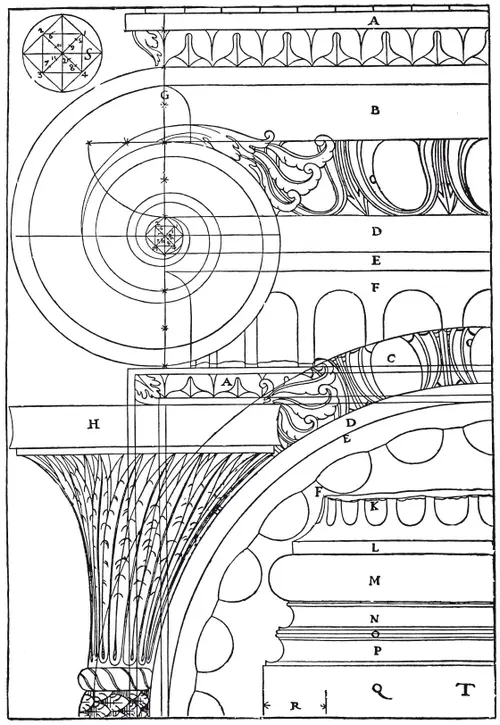

A – абака.

B – желобок, или выемка в волюте.

C – четвертной вал.

D – валик (астрагал) под четвертным валом.

E – чимбия.

F – толща колонны.

G – прямая, называемая катетом.

В плане капители соответствующие части обозначены теми же буквами:

S – глазок волюты увеличенных размеров.

Членение базы по Витрувию:

К – толща колонны.

L – чимбия.

М – вал.

N – верхняя выкружка.

О – валики.

Р – нижняя выкружка.

Q – плинт.

R – выступ.

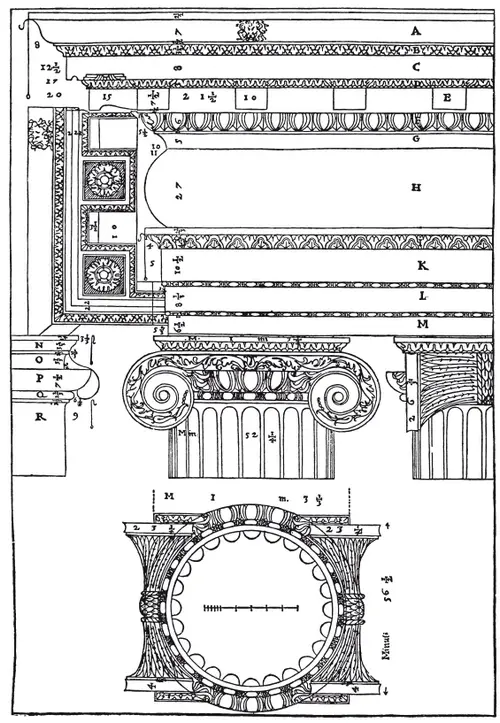

Архитрав, фриз и карниз составляют (как я сказал выше) пятую часть высоты колонны; эта часть делится в свою очередь на двенадцать частей: из них на архитрав приходится четыре, на фриз три и на карниз пять. Архитрав делится на пять частей, одна из которых образует его карнизик; остаток же делится на двенадцать частей: три идут на первый пояс с его астрагалом, четыре – на второй с астрагалом и пять – на третий. Карниз делится на семь и три четверти частей. Две идут на выкружку и четвертной вал, две на модильон и три и три четверти – на венец с гуськом; выступ их равен их толщине. Я изобразил капитель с лицевой стороны, сбоку и в плане, а также архитрав, фриз и карниз с подобающими им украшениями.

A – гусек.

B – каблучок.

C – выносная плита.

D – карнизик модильонов.

E – модильоны.

F – четвертной вал.

G – выкружка.

H – фриз.

I – карнизик архитрава.

К – верхний пояс.

L – средний пояс.

М – нижний пояс.

Членения капители:

N – абака.

О – желобок волюты.

Р – четвертной вал.

Q – валик колонны, или астрагал.

R – толща колонны.

Рисунок, на котором изображены розетки, представляет нижнюю поверхность карниза между модильонами.

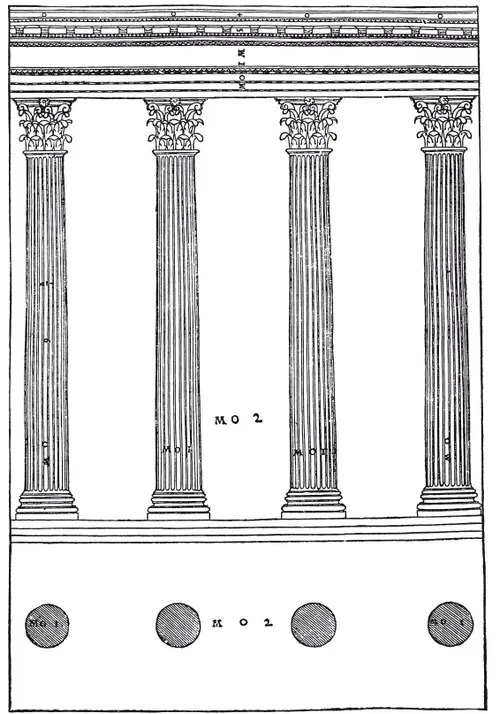

В КОРИНФЕ, именитейшем городе Пелопоннеса, был впервые изобретен ордер, именуемый коринфским, более украшенный и стройный, нежели описанные ранее. Колонны его подобны ионическим, и длина их, считая базы и капители, составляет девять с половиной модулей. Если они каннелированы, то число каннелюр должно быть двадцать четыре, глубиной в половину своей ширины. Дорожки, или промежутки между каннелюрами, втрое у́же каннелюр. Архитрав, фриз и карниз составляют пятую часть высоты колонн. На рисунке простой колоннады междустолпия равны двум диаметрам, как в портике Санта Мариа Ротонда в Риме; колоннада такого рода у Витрувия называется систилем. На рисунке аркад столбы составляют две пятых просвета арки; высота арки над землей в два с половиной раза больше ширины просвета, считая и толщину арки.

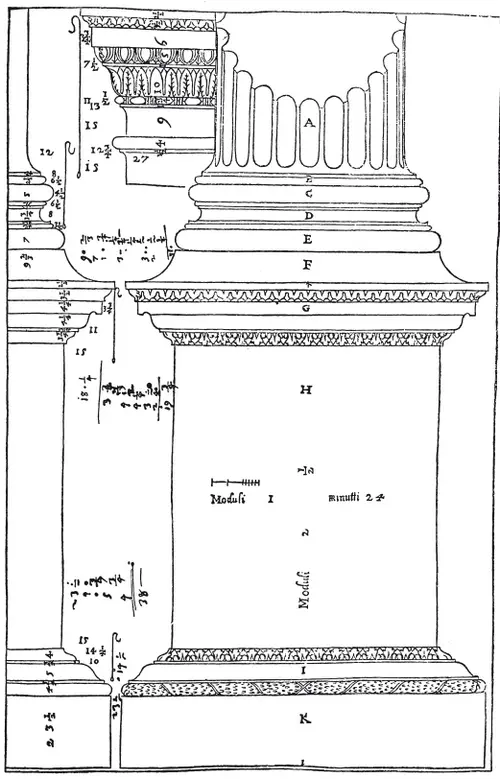

Под коринфскими колоннами находится пьедестал, равный по вышине четверти высоты колонны; он делится на восемь частей, из которых одна приходится на карниз, две на базу и пять остается на стул. База делится на три части, из которых две образуют цоколь и одна – карниз. Колонны имеют аттическую базу, но последняя тем отличается от базы, применяемой в дорическом ордере, что она выступает на одну пятую часть диаметра колонны. В ней возможны еще некоторые изменения, как это видно из рисунка, на котором изображен также импост арок, равный по высоте половине ширины пилястра, поддерживающего арку.

A – толща колонны.

B – чимбия и валик колонны.

C – верхний вал.

D – выкружка с астрагалами.

E – нижний вал.

F – плинт базы, соединенный с карнизом пьедестала.

G – карниз → пьедестала.

H – стул → пьедестала.

I – карниз базы → пьедестала.

K – плинт базы → пьедестала.

Импост арок изображен рядом с колонной.

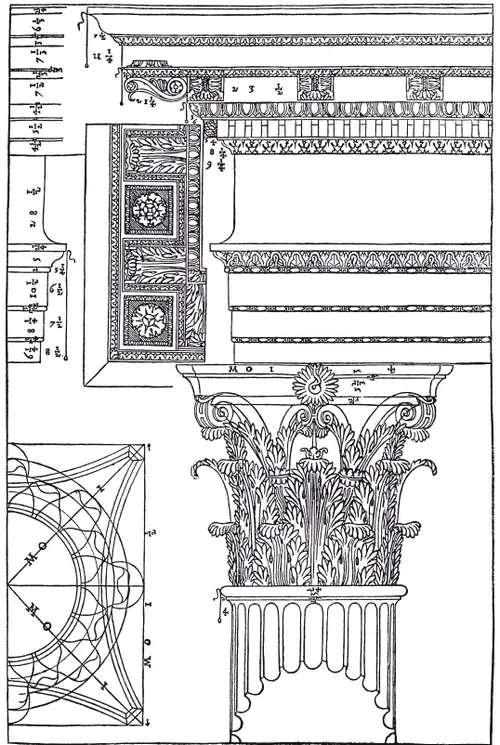

Коринфская капитель в вышину равна толщине колонны у основания и сверх того должна быть увеличена на одну шестую, приходящуюся на абаку. Остальное делится на три равные части. Первая идет на первый ряд листьев, вторая – на второй, третья же в свою очередь делится на две части: в части, смежной с абакой, делают завитки, поддерживаемые листьями, из которых они как бы вырастают. Поэтому ствол, из которого они выходят, делается более толстым, и завитки по мере закручивания все утоняются, примером чего служат растения, более толстые у начала, чем у конца. Самый колокол, или стержень капители под листьями, должен быть на отвесе дна каннелюр колонны. Для построения абаки с правильным выступом строится квадрат, сторона которого равна полутора модулям; затем проводятся диагонали; в точке их пересечения, то есть посредине, устанавливается неподвижная ножка циркуля и по направлению к каждому углу квадрата откладывается по одному модулю; через засечки проводятся линии, пересекающие диагонали под прямым углом и касающиеся сторон квадрата; они будут определять конец выступа, а длина их – ширину конца абаки. Кривизна, или линия выреза, определяется посредством нити, которую протягивают между концами, и посредством точки, из которой строится треугольник, основанием коего и будет линия выреза. Затем от концов абаки проводится линия, касательная к краю астрагала, или валика колонны; при этом концы листьев располагаются так, чтобы они ее касались или несколько выступали наружу, чем и определяется их выступ. Розетка должна равняться в поперечнике четверти диаметра колонны у основания. Архитрав, фриз и карниз, составляющие (как я уже сказал) пятую часть высоты колонны, делятся в целом на двенадцать частей, как в ионическом ордере; различие же заключается в том, что карниз делится на восемь с половиной частей: одна идет на каблучок, другая – на зубцы, третья – на четвертной вал, четвертая и пятая – на модильон, остальные три с половиной – на венец с гуськом. Выступ карниза равен его высоте. Кессоны для розеток, находящиеся между модильонами, должны быть квадратной формы, а толщина модильонов должна равняться половине промежутков, в которых находятся розетки. Детали этого ордера не показаны буквами, так как они подобны предыдущим, на основании которых их легко определить.
