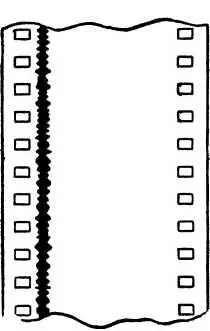

Рис. 12. Запись переменной ширины.
Отсюда и запись получила название записи переменной ширины .
В большинстве современных звуковых кинофильмов применена именно такая запись. Воспроизведение ее ничем не отличается от воспроизведения записи, сделанной по методу переменной плотности: с изменением ширины звуковой дорожки будет меняться световой поток, прошедший через пленку и падающий на фотоэлемент. Далее процесс будет протекать аналогично.
Фотографическая звукозапись легко позволяет получить большое количество копий. Подлинник с записью — пленка-негатив обычно не используется для прослушивания, а с нее печатают позитивные копии, так же, как с фотографического негатива мы на бумаге можем отпечатать любое количество фотокарточек. Те звуковые кинофильмы, которые привозят для демонстрации в кинотеатры, имеют позитивный отпечаток звуковой дорожки. Отличается он тем, что черным местам в негативе записи здесь соответствуют белые (прозрачные) и наоборот (рис. 13).

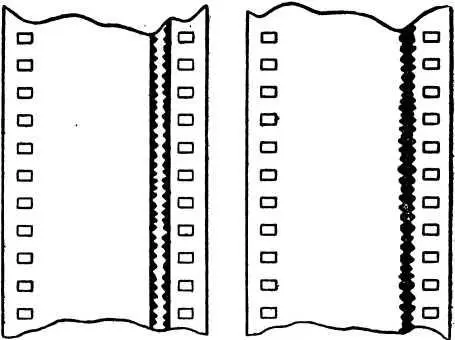

Рис. 13. Негатив (справа) и позитив (слева) записи .
Вероятно вы заметили общий подход к решению задачи, который существует в рассмотренных системах звукозаписи. Записанный звук во всех случаях фиксируется на движущемся звуконосителе. Сам процесс записи сводится к тому, чтобы изменить так или иначе физическое состояние звуконосителя в такт записываемым звуковым колебаниям. При механической записи на пластинку изменялась форма канавки, вырезаемой резцом в звуконосителе; при фотографической записи изменялась в конечном счете прозрачность пленки. Спрашивается, нельзя ли еще что-либо изменить в звуконосителе с целью фиксации на нем звука? Оказалось, что выбор здесь невелик. Ограничения определяются не принципиальными возможностями, а практическими удобствами и качеством получаемой записи.
Кроме рассмотренных механической и фотографической систем, развилась и используется еще только одна система — магнитная. В ней при записи изменяется степень намагничивания звуконосителя. Само собой разумеется, что звуконоситель для этой записи должен быть сделан из материала, способного хорошо намагничиваться и сохранять это состояние длительное время. Такие материалы называются ферромагнитными; наиболее широко известными из них являются различные стали.
На рис. 14 показана схема устройства аппарата для магнитной записи и воспроизведения звука.

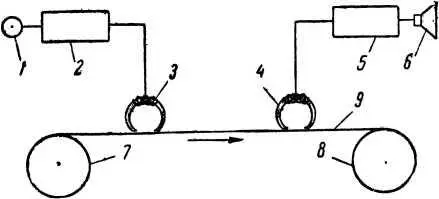

Рис. 14. Схема магнитной записи и воспроизведения звука: 1 — микрофон; 2 — усилитель записи; 3 — записывающая головка; 4 — воспроизводящая головка; 5 — усилитель вое произведения; 6 — громкоговоритель; 7, 8 — катушки со стальной проволокой; 9 — стальная проволока.
Звуконоситель в виде тонкой стальной проволоки равномерно перематывается с левой катушки на правую. Намагничивание его осуществляется специальным электромагнитом (называемым записывающей головкой), подключенным на выход усилителя записи. Сердечник записывающей головки имеет форму кольца с зазором посередине (рис. 15).
Рис. 15. Магнитная головка .
Когда мы говорим перед микрофоном, усиленные микрофонные токи, протекая через обмотку головки записи, создадут в зазоре головки магнитное поле, изменения которого повторяют изменения звукового давления на мембрану микрофона. В результате звуконоситель намагничивается сильнее или-слабее в зависимости от того, какова в данный момент сила магнитного поля в зазоре. Таким образом, проволока, прошедшая записывающую головку, несет на себе звуковой след вформе переменной намагниченности различных ее участков. Намагниченное состояние звуконосителя обычно хорошо сохраняется в течение многих лет. В отличие от механической и фотографической систем в магнитной системе звуковой след не виден на глаз — проволоку с записью нельзя непосредственно отличить от проволоки без записи. Для опознавания следует ее погрузить в мелкие стальные опилки. Тогда только обнаружится намагниченность отдельных участков. К ним опилки прилипнут.
