Вадим Корольков - Что такое звукозапись

Спрос на валики с записью рос, и тут-то выявился новый серьезный недостаток фонографа — восковые валики с записью было очень трудно размножить. Их поступало в продажу столько, сколько «напел» или «наговорил» исполнитель, а это количество было, понятно, небольшим. Практическая невозможность размножать записи стала помехой дальнейшему применению фонографов.

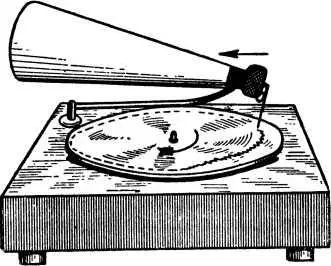

Конкурентом фонографа явился новый аппарат звукозаписи, названный граммофоном. В нем запись велась не на валик, а на диск, вращающийся с постоянной окружной скоростью (рис. 3).

Рис. 3. Запись на диске .

При помощи специального механизма рупор вместе с мембраной и пишущей иглой во время записи равномерно смещался к центру, благодаря чему канавка, вырезаемая на поверхности диска, имела форму спирали. Поверхность диска покрывалась таким же мягким воском, как и валик фонографа. В отличие от фонографа игла в граммофоне совершала при записи не поступательные движения вверх и вниз, а поперечные, поэтому такая запись и получила название поперечной . Она до сих пор широко используется в производстве граммпластинок.

Воспроизвести записанный звук можно было на том же аппарате, на котором велась и запись, аналогично тому, как это делалось в фонографе.

Большим преимуществом граммофона явилась сравнительная легкость размножения записей. На первых порах это размножение осуществлялось так.

Запись велась на цинковом диске, покрытом тонким слоем пчелиного воска. Острие записывающей иглы соскабливало воск и обнажало цинковую подложку. После записи поверхность диска протравливалась кислотой, в результате чего по контуру звукового следа в цинке образовывалась канавка. После достижения достаточной глубины диск промывался водой и дальнейшее травление его приостанавливалось, а оставшийся на поверхности диска слой воска удалялся. С полученного цинкового оригинала записи в электролитической ванне снимали металлическую копию, а с нее таким же путем снимали большое количество вторых копий. Такой метод получения металлических копий, носящий название гальванопластического, был открыт и разработан в 1837 году русским академиком Б. С. Якоби.

Нетрудно видеть, что рельеф поверхности вторых копий повторял рельеф цинкового оригинала записи (рис. 4), таким образом, они являлись действительно копиями записи.

Рис. 4.

Эти вторые копии — металлические граммпластинки — поступали в продажу. Качество их было невысоким, особенно был неприятен шум, вызывавшийся зернистостью металла в канавках записи.

В дальнейшем производство граммофонных пластинок значительно усовершенствовалось. Открытие радио нашим знаменитым соотечественником А. С. Поповым повлекло за собой бурный рост радиотехники и связанной с ней техники усиления электрических колебаний. Примерно с 1925 года на помощь производству граммофонных пластинок пришла усилительная аппаратура, построенная на радиолампах, какие мы можем видеть в любом ламповом радиоприемнике.

Теперь уже не нужно, напрягая голос, «напевать» или «наговаривать» пластинку перед рупором записывающего аппарата. Исполнитель ныне находится в специально звукоизолированной (чтобы записи не мешали внешние шумы) комнате, называемой студией. Перед ним расположен небольшой прибор — микрофон. Микрофон каждому знаком по телефонному аппарату. Он преобразовывает звуковые колебания в электрические.

По своему устройству и принципу действия различаются микрофоны нескольких видов: например, микрофон, применяемый в телефонных аппаратах, называется угольным, так как содержит в себе капсуль с угольным порошком, к которому прижимается мембрана. Когда мы говорим перед микрофоном, давление звуковой волны прижимает мембрану то сильнее, то слабее, в результате чего меняется электрическое сопротивление угольного порошка. В такт звуковым колебаниям будет изменяться сила тока, текущего через микрофон.

Электрический ток от микрофона по проводам передается в аппаратную.

Здесь усилителями повышают в требуемых пределах его мощность и направляют в особый прибор на записывающем аппарате, называемый рекордером. Устройство рекордера показано на рис. 5.
