Райан Норт - Как изобрести все. Создай цивилизацию с нуля

Ранние паровые двигатели были изобретены без приложения научной теории, без объяснения того, как они работают, так что даже если вы просто пролистаете этот раздел перед тем, как соорудить двигатель, то вы начнете в лучшей ситуации, чем первые изобретатели. Было сказано, что наука должна больше паровому двигателю, чем паровой двигатель должен науке, и хотя это неправда (наука в натуре никому ничего не должна), эта фраза дает вам представление о том, как много люди смогли узнать, изучая эти двигатели, которые сами и создали, в том числе они узнали и второй закон термодинамики [105].

Паровой двигатель состоит из двух частей:

• котел, который использует некую форму горения, чтобы кипятить воду и производить пар под давлением;

• двигатель, использующий пар, чтобы двигать поршень, турбину или себя самого.

Котел сделать несложно, если у вас есть металл: просто изготовьте герметичные трубы, которые будут проходить через нагреваемую на огне камеру сгорания (это именуется «водотрубным котлом»), или трубы с нагретым на огне газом, который будет проходить через герметичную, частично заполненную водой камеру («газотрубный котел»). Оба производят пар (и риск того, что ваш котел взорвется, так что поглядывайте за этим), но водотрубный котел обычно оказывается дешевле.

Как только у вас есть пар, вы можете прогнать его через вторую камеру сгорания, чтобы нагреть еще сильнее, создав перегретый пар, несущий больше энергии и способный на бо́льшую работу. Перегретый пар можно также слегка охладить без конденсации его в воду, и это отлично, поскольку вам не придется беспокоиться о том, что вода все время будет засорять ваш новенький паровой двигатель.

Создать двигатель, способный использовать энергию пара для выполнения работы, можно за пару дней, и простейший способ – направить пар в поршень. Поршень – это просто масса, свободно двигающаяся внутри цилиндра, и его изготовление требует некоторой степени технической точности: вам понадобится цилиндр [106], одинаково широкий по всей длине, и поршень, чуть более узкий, чтобы мог поместиться в цилиндр. Чтобы обеспечить вашему поршню герметичность, вы можете поместить чугунное кольцо на поршень: снабженный пружиной кусок металла, который создает постоянный контакт с цилиндром.

До изобретения поршневых колец поршни плотно оборачивали пеньковой веревкой у их основания. Пенька плотна, она не изнашивается так быстро при трении и работает почти – но не совсем – так же хорошо, как кольцо. Но вы не беспокойтесь, небольшая утечка пара ни к чему страшному не приведет, ваш двигатель все так же будет работать, хотя и не столь эффективно.

Когда вы забираете пар из котла и отправляете к поршню, пар расширяется и толкает поршень вверх. По мере того как пар остывает, он конденсируется, и это создает давление, вынуждающее поршень опускаться, а затем внешнее давление снова поднимает его. Поскольку в общем и целом вам надо, чтобы охлаждение происходило быстро, впрысните холодной воды в поршень для ускорения процесса.

Вот и весь ваш двигатель (рис. 22).

Движение вверх-вниз, производимое поршнем, может толкать пилу, приводить в движение насос или посредством коленчатого рычага превращаться в круговое движение (смотрите приложение Н).

С подобным паровым двигателем вы попадаете на уровень развития технологии в 1698 н. э., но если вы подозреваете, что нагревание и охлаждение одного и того же поршня приводит к трате кучи энергии впустую, то нацепите на себя охотничий берет [107]и назовите себя Шерлоком Холмсом [108], поскольку именно так дело и обстоит. Вы можете разом перескочить через восемьдесят лет, если измените устройство двигателя так, что его горячая часть будет оставаться горячей, а холодная – холодной.

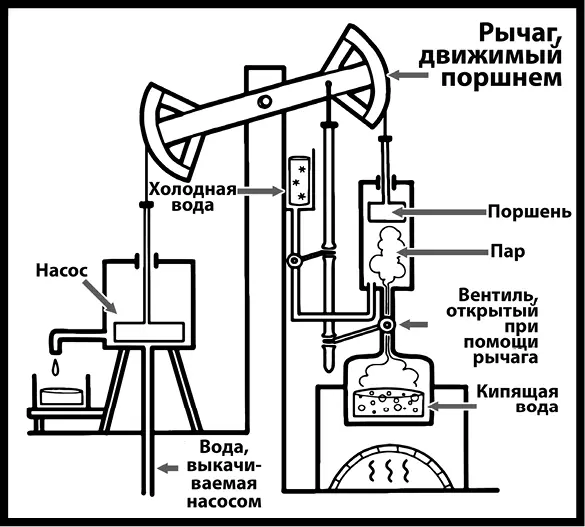

Рис. 22.Машина, которая будет двигать вашу цивилизацию: паровой двигатель

Сделайте это, установив связь между вашим поршнем и отдельной конденсационной камерой, которая будет открываться при поднимании поршня. Высокое давление среды поршня станет заталкивать пар в конденсационную камеру, которую можно быстро охладить с помощью холодной воды.

Если вы не хотите использовать поршни, то есть другой способ генерировать энергию с помощью пара, и на самом деле именно его люди обнаружили первым около 100 н. э. Подобное устройство именуется эолипил, его можно создать, направляя пар от кипящей воды во вращающуюся сферу, из которой должны торчать изогнутые сопла, расположенные следующим образом (рис. 23).
