Этот метод применим и к двоичным числам, работать с которыми оказывается проще, чем с десятичными. Давайте посмотрим, как это работает.

Вот исходная задача на вычитание.

После преобразования чисел в двоичные получаем следующую задачу.

Шаг 1. Вычесть вычитаемое из 11111111 (что соответствует 255).

При работе с десятичными числами вычитаемое вычиталось из строки девяток, а результат назывался дополнением до девяти. При работе с двоичными числами вычитаемое вычитается из строки единиц, результат — дополнение до единицы . Заметьте, что нам на самом деле не нужно выполнять вычитание, чтобы вычислить дополнение до единицы, поскольку каждый 0 в исходном числе превращается в 1 в дополнении до единицы, а каждая 1 превращается в 0. По этой причине дополнение до единицы иногда также называется отрицанием или инверсией . (Сейчас вы, вероятно, вспомнили о том, что в главе 11 мы конструировали устройство, называемое инвертором, которое меняло 0 на 1, а 1 на 0.)

Шаг 2. Прибавить дополнение вычитаемого до единицы к уменьшаемому.

Шаг 3. Прибавить к результату 1.

Шаг 4. Вычесть 100000000 (что соответствует 256).

Результат эквивалентен десятичному числу 77.

Давайте попробуем еще раз, поменяв числа местами. В десятичной системе счисления задача на вычитание выглядит так.

В двоичной системе — так.

Шаг 1. Вычесть вычитаемое из 11111111, чтобы получить дополнение до единицы.

Шаг 2. Прибавить дополнение вычитаемого до единицы к уменьшаемому.

Теперь нужно как-то вычесть из результата число 11111111. Когда исходное вычитаемое меньше уменьшаемого, для этого достаточно прибавить 1 и вычесть 100000000. Однако эту операцию нельзя выполнить без заимствования. Вместо этого мы вычитаем результат из числа 11111111.

Опять же, такая стратегия на самом деле означает, что для получения результата мы выполняем простое инвертирование. Ответ снова равен 77, а на самом деле −77.

Теперь у нас есть необходимые знания для оснащения собранного в предыдущей главе сумматора функцией вычитания. Чтобы не слишком усложнять эту счетную машину, сделаем так, чтобы она выполняла вычитание только тогда, когда вычитаемое меньше уменьшаемого, когда в результате получается положительное число.

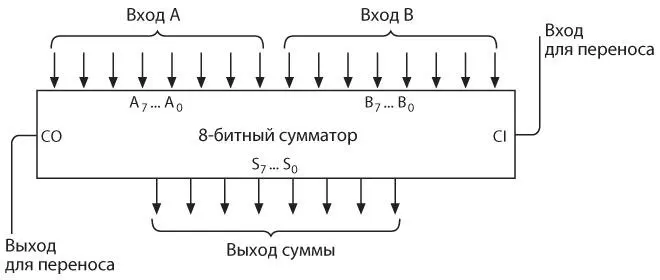

Основой этой счетной машины являлся 8-разрядный сумматор, собранный из логических вентилей.

Вероятно, вы помните, что входы с A0 по A7 и с B0 по B7 были подключены к переключателям, с помощью которых вводились два 8-битных числа, подлежащие сложению. Вход для переноса соединялся с землей, выходы с S0 по S7 — с восемью лампочками, отображающими результат сложения. Поскольку в итоге могло получиться 9-битное значение, выход для переноса был подключен к девятой лампочке.

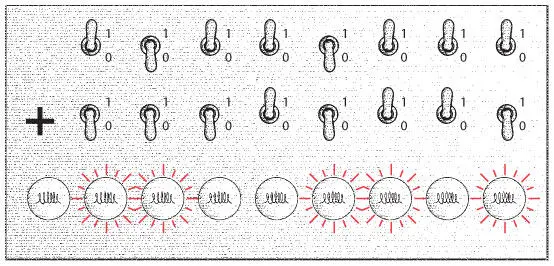

Пульт управления выглядел так.

Положения переключателей на этом изображении соответствуют сложению чисел 183 (10110111) и 22 (00010110), в результате которого получается 205, или 11001101, что и отражено рядом лампочек.

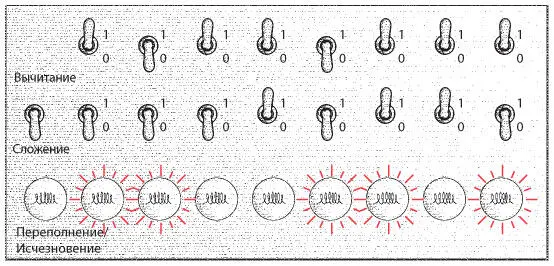

Новый пульт управления для сложения и вычитания двух 8-битных чисел имеет несколько иной вид. Он предусматривает дополнительный переключатель, позволяющий выбрать между сложением и вычитанием.

Подписи подсказывают, что размыкание этого переключателя соответствует сложению, а замыкание — вычитанию. Кроме того, для отображения результатов используются только восемь крайних лампочек справа. Девятая лампочка обозначена словами «Переполнение/Исчезновение». Она загорается, когда полученное число не может быть представлено восемью лампочками. Так происходит, если в результате сложения получается число, превышающее 255 (это называется переполнением), или если результат вычитания — отрицательное число — исчезновение порядка, то есть если вычитаемое больше уменьшаемого.
