В остальном сумматор будет состоять из логических вентилей, соединенных различными способами. Переключатели будут активировать реле в логических вентилях, которые, в свою очередь, будут зажигать нужные лампочки. Например, если мы хотим сложить числа 0110 0101 и 1011 0110 (из предыдущего примера), включаем соответствующие переключатели.

Загоревшиеся лампочки показывают результат: 1 0001 1011. По крайней мере, мы на это надеемся. Мы ведь еще не собрали устройство!

В предыдущей главе я упомянул, что в этой книге буду использовать множество реле. Для 8-битного сумматора, который мы создаем, требуется не менее 144 реле — по восемнадцать для каждой из восьми пар битов, которые складываем. Если бы я показал готовую схему, вы бы наверняка испугались. Никому не под силу разобраться в схеме, состоящей из ста сорока четырех хитро соединенных реле. Вместо этого мы будем решать такую задачу поэтапно, используя логические вентили.

Возможно, вы сразу заметили связь между логическими вентилями и сложением двоичных чисел, когда увидели таблицу для разряда переноса, который возникает в результате сложения двух однобитных чисел.

Вероятно, вы узнали в ней результат работы вентиля И.

Таким образом, вентиль И вычисляет значение разряда переноса при сложении двух двоичных цифр.

Ага! Мы определенно делаем успехи. Наш следующий шаг, похоже, заключается в том, чтобы убедить некоторые реле вести себя так:

Это вторая часть задачи при сложении пары двоичных цифр. Вычислить значение разряда суммы оказывается не так просто, как значение разряда переноса, но мы справимся и с этой сложностью.

Первое, что нужно понять, — это то, что результат работы вентиля ИЛИ близок к тому, что нам нужно, за исключением значения в правом нижнем углу.

Результат работы вентиля И-НЕ также близок к тому, что нам требуется, за исключением значения в верхнем левом углу:

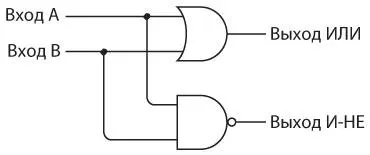

Итак, давайте подключим вентили ИЛИ и И-НЕ к одним и тем же входам.

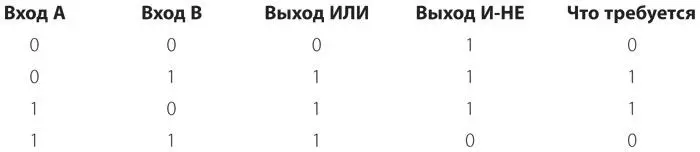

В следующей таблице представлены выходные сигналы вентилей ИЛИ и И-НЕ и их сравнение с тем, что мы хотим получить от сумматора.

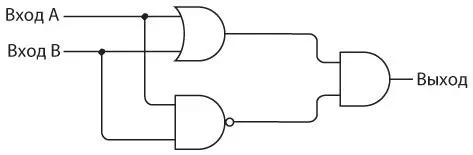

Заметьте, что мы хотим получить значение 1, только если выходные сигналы обоих вентилей ИЛИ и И-НЕ равны 1. Это говорит о том, что эти два выходных сигнала могут являться входными сигналами для вентиля И.

То, что нужно.

Обратите внимание: во всей этой схеме по-прежнему есть только два входа и один выход. Два входа относятся к обоим вентилям ИЛИ и И-НЕ. Выходные сигналы вентилей ИЛИ и И-НЕ подаются на вход вентиля И, и это дает именно тот результат, к которому мы стремимся.

На самом деле у этой схемы есть название: вентиль исключающее ИЛИ (Искл-ИЛИ, оно же — сложение по модулю 2). Она называется так потому, что выход равен 1, если вход A равен 1 или вход B равен 1, но не оба одновременно. Вместо того чтобы рисовать вентили ИЛИ, И-НЕ и И, мы можем использовать обозначение, которым инженеры-электрики показывают вентиль Искл-ИЛИ.

Это обозначение очень похоже на обозначение вентиля ИЛИ, но имеет дополнительную кривую линию со стороны входа.

Вентиль Искл-ИЛИ — это последний логический элемент, который будет подробно описан в этой книге. Иногда в электротехнике используется шестой вентиль, называющийся вентилем совпадения или эквивалентности , поскольку выход равен 1 только при одинаковых сигналах на входе. Вентиль совпадения на выходе действует противоположно вентилю Искл-ИЛИ, поэтому его обозначение аналогично обозначению вентиля Искл-ИЛИ, но дополнено кружком со стороны выхода [17].

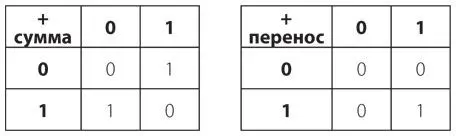

Давайте повторим все, что уже знаем. При сложении двух двоичных чисел получается бит суммы и бит переноса.

Для получения этих результатов можно использовать следующие два вентиля.
