В прошлой главе, описывая хорошие проводники, я упоминал серебро, медь и золото, но ничего не сказал о гальке и перегное. Земля и правда не идеальный проводник, хотя некоторые виды грунта (например, влажная почва) проводят электричество лучше других (в частности, сухого песка). Существует одно общее правило, касающееся проводников: чем он больше, тем лучше. Очень толстый провод обеспечивает большую электропроводимость, чем очень тонкий. Вот в чем главное достоинство Земли: она огромная.

Чтобы задействовать Землю в качестве проводника, мало просто воткнуть провод в грядку с помидорами. Нужно устройство, которое обеспечит хороший контакт, – я имею в виду, что у проводника должна быть обширная поверхность. В данном случае хорошо подойдет медный прут длиной хотя бы 2,5 метра и примерно 1,5 сантиметра в диаметре. Тогда мы получим площадь контакта проводника с землей, равную 1200 см 2. Такой прут можно загнать в землю кувалдой, а затем подключить к нему провод. Если у вас дома проложены медные водопроводные трубы, выходящие из земли где-то за домом, провод можно подсоединить к подобной трубе.

Термин « заземление» немного неудачный, поскольку именно им обозначается и тот элемент цепи, который мы выше назвали общим проводом . В этой главе (если не будет указано иное) «заземление» означает физическое соединение с грунтом.

На схемах электрических цепей Земля обозначается так.

Электрики пользуются таким символом, потому что им лень рисовать саженный медный прут, закопанный в землю.

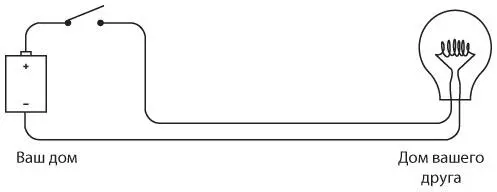

Рассмотрим, как все устроено. В начале главы была приведена вот такая однонаправленная конфигурация.

Если работать с достаточно мощными лампочками и батарейками, между вашим домом и домом вашего друга потребуется протянуть всего один провод, ведь в качестве второго проводника будет использоваться Земля.

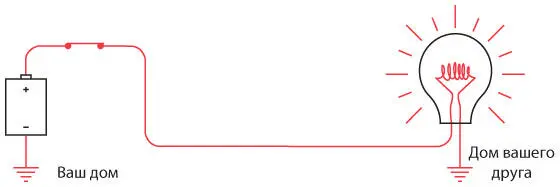

Когда вы включите систему, электричество потечет так.

Электроны попадают в дом вашего друга прямо из земли, проходят через лампочку и провод, через выключатель у вас дома, а затем отправляются на положительную клемму батарейки. Электроны с отрицательной клеммы батарейки идут в землю.

Возможно, вы также пожелаете изобразить электроны, вылетающие из саженного медного прута, закопанного на заднем дворе вашего друга.

Если учесть, что Земля в данном случае выполняет точно такую же функцию для тысяч электрических цепей по всему миру, возможен вопрос: откуда электроны знают, куда именно лететь? Разумеется, не знают. В данном случае удобнее описать Землю при помощи другой метафоры.

Да, Земля – огромный проводник, но ее можно рассматривать и как хранилище, и как источник электронов. Земля полна электронами, как океан – каплями воды . Земля – не только неисчерпаемый источник электронов, но и огромный «сток» для этих частиц.

Однако Земля обладает некоторым сопротивлением. Вот почему не применяется заземление, когда требуется укоротить провода при опытах с батареями и сигнальными лампочками. Сопротивление Земли просто слишком велико, если речь идет о работе с низковольтными батарейками.

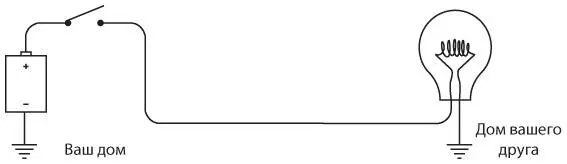

Обратите внимание: на двух предыдущих схемах батарейка заземлена через отрицательную клемму.

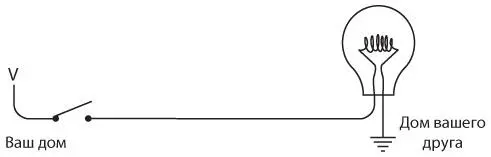

Я больше не буду рисовать заземленную батарейку. Вместо этого стану писать заглавную букву V , которая означает напряжение. Теперь однонаправленный телеграф с лампочкой выглядит так.

V означает «напряжение» и «вакуум». Считайте, что V – это электронный вакуум, а Земля – океан электронов. Электронный вакуум тянет электроны из Земли через электрическую цепь, тем временем совершая работу (например, зажигая лампочку).

Точка заземления иногда именуется точкой с нулевым потенциалом . Это значит, что в ней отсутствует напряжение. Как я уже рассказывал, напряжение – это потенциал для выполнения работы, и приводил пример с кирпичом, поднятым в воздух и обладающим потенциальной энергией. Нулевой потенциал будет у кирпича, лежащего на земле: оттуда некуда падать.
