Чтобы понять, как работают различные компоненты компьютера, снова следует вернуться в середину 1970-х, когда все было очень просто. Представим разработку плат для компьютера «Альтаир» или для нашего собственного компьютера на базе процессора 8080 либо 6800. Для него нам, вероятно, потребуется собрать массив RAM, клавиатуру для ввода данных, экран для их вывода, а также некое устройство, позволяющее хранить информацию после выключения. Рассмотрим различные интерфейсы , которые можем создать для подключения перечисленных компонентов к нашему компьютеру.

Как вы помните из главы 16, массив RAM предусматривает адресные входы, входы для ввода и вывода данных, а также сигнал, используемый для записи данных в память. От количества адресных входов зависит количество отдельных значений, которые можно сохранить в массиве RAM:

Количество значений в массиве RAM = 2 количество адресных входов.

Количество входов для ввода и вывода данных определяет разрядность сохраняемых значений.

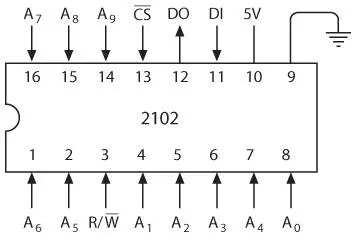

В середине 1970-х годов в домашних компьютерах часто применялась микросхема памяти 2102.

Микросхема 2102 была создана по технологии МОП (металл — оксид — полупроводник), или MOS (metal-oxide-semiconductor), как и сами микропроцессоры 8080 и 6800. Микросхемы МОП можно легко подключить к микросхемам ТТЛ; от последних они отличаются более высокой плотностью транзисторов. К тому же они работают не так быстро.

Если подсчитать количество адресных входов (A0–A9) и обратить внимание, что здесь только один вход для ввода (DI) и один вход для вывода (DO) данных, вы поймете, что емкость этой микросхемы ограничена 1024 бит. В зависимости от типа используемой микросхемы 2102 время доступа , то есть время, прошедшее между подачей адреса на адресные входы и выводом соответствующих данных на выход DO, составляет от 350 до 1000 наносекунд. При считывании информации из памяти сигнал R/ (чтение/запись) обычно равен 1. Когда вам требуется записать данные в микросхему, этот сигнал должен быть равен 0 на протяжении от 170 до 550 наносекунд, опять же в зависимости от типа используемой микросхемы 2102.

Особый интерес представляет сигнал (Chip Select — выбор микросхемы). Когда этот сигнал равен 1, микросхема не выбрана , значит, она не реагирует на сигнал R/. Сигналоказывает на микросхему и другое важное влияние, о котором расскажу чуть позже.

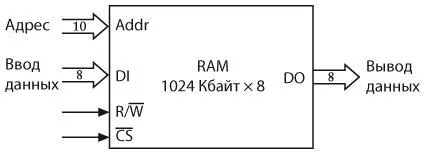

Разумеется, если вы собираете массив памяти для 8-разрядного микропроцессора, необходимо организовать эту память так, чтобы в ней хранились 8-битные, а не однобитные значения. Для сохранения целых байтов придется объединить по крайней мере восемь таких микросхем, подключив их адресные входы, сигналы R/и друг к другу. Результат можно изобразить следующим образом.

Это массив RAM 1024 × 8 емкостью один килобайт.

С практической точки зрения эти микросхемы памяти нужно монтировать на печатную плату. Сколько их может поместиться на одной плате? Если размещать их максимально близко, то на одну плату S-100 можно установить 64 такие микросхемы, которые обеспечат восемь килобайт памяти.

Попробуем обойтись памятью в четыре килобайта, используя только 32 чипа. Каждый набор микросхем, соединенных между собой для хранения целого байта (как показано выше), называется банком . Плата памяти емкостью четыре килобайта содержит четыре банка, каждый из которых состоит из восьми микросхем.

В таких 8-разрядных микропроцессорах, как 8080 и 6800, используются 16-разрядные адреса, с помощью которых можно адресовать 64 килобайта памяти. Когда вы подключаете плату памяти емкостью четыре килобайта, содержащую четыре банка микросхем, 16 адресных сигналов платы памяти выполняют следующие функции.

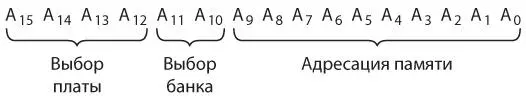

Десять адресных сигналов, с A0 по A9, напрямую подключены к микросхемам RAM. Адресные сигналы A10 и A11 позволяют выбрать, к какому из четырех банков осуществляется обращение. Адресные сигналы с A12 по A15 определяют, какие адреса относятся к конкретной плате, то есть на какие адреса эта плата реагирует. Наша плата памяти емкостью четыре килобайта может занимать один из шестнадцати 4-килобайтных диапазонов во всем адресном пространстве процессора емкостью 64 килобайта:
