Чарльз Петцольд - Код. Тайный язык информатики

от 0000h до 0FFFh;

от 1000h до 1FFFh;

от 2000h до 2FFFh;

…

от F000h до FFFFh.

Предположим, мы решили, что к этой плате памяти емкостью четыре килобайта будут относиться адреса в диапазоне от A000h до AFFFh. Значит, адреса с A000h по A3FFh будут заняты первым банком однокилобайтных микросхем, с A400h по A7FFh — вторым, с A800h по ABFFh — третьим, с AC00h по AFFFh — четвертым.

Обычно 4-килобайтная плата памяти предусматривает возможность изменения диапазона адресов, на которые она реагирует. Для этого используется так называемый DIP-переключатель (Dual Inline Package), представляющий собой набор крошечных переключателей (от двух до двенадцати) в корпусе с двухрядным расположением выводов, который вставляется в обычное гнездо для интегральной микросхемы.

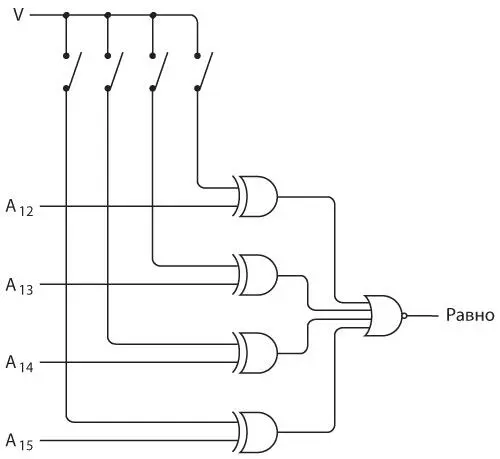

Можно подключить его к четырем старшим адресным разрядам шины, используя схему компаратор .

Как вы помните, выход вентиля Искл-ИЛИ равен 1 только тогда, когда на его входы подаются разные значения. Выход вентиля Искл-ИЛИ — 0, если оба входных значения одинаковы.

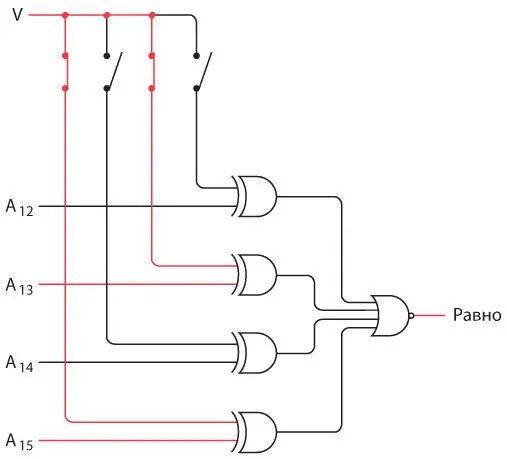

Например, замыкание переключателей, соответствующих линиям A13 и A15, приведет к тому, что плата памяти будет реагировать на адреса с A000h по AFFFh. Когда значения адресных сигналов шины A12, A13, A14 и A15 равны значениям, установленным с помощью переключателей, выходы всех четырех вентилей Искл-ИЛИ равны 0, значит, выход вентиля ИЛИ-НЕ равен 1.

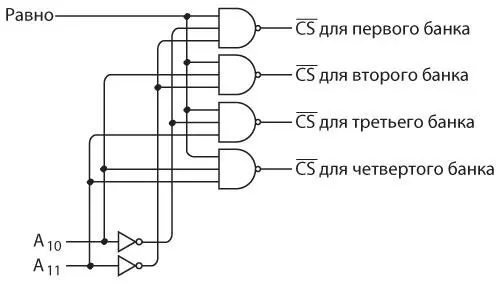

Затем вы можете объединить этот сигнал «Равно» с дешифратором «2 на 4», чтобы генерировать сигналыдля каждого из четырех банков памяти.

Если сигнал A10 равен 0, а A11 — 1, значит, выбран третий банк.

Если вы еще помните сложный процесс сборки массивов RAM из главы 16, можете предположить, что нам нужно использовать восемь селекторов «4 на 1» для выбора правильных выходных сигналов от четырех банков памяти. Однако в данном случае они не потребуются, и вот почему.

Как правило, выходные сигналы интегральных схем, совместимых с ТТЛ-чипами, принимают значения либо более 2,2 вольта (логическая единица), либо менее 0,4 вольта (логический ноль). Что произойдет, если вы попытаетесь соединить эти выходные сигналы? Например, к чему приведет соединение выходного сигнала, равного 1, одной схемы и выходного сигнала, равного 0, другой? Определенно ответить на этот вопрос нельзя, поэтому выходы интегральных схем обычно не соединяются друг с другом.

Выходной сигнал микросхемы 2102 известен как сигнал с тремя состояниями . Помимо логических 0 и 1, для этого выходного сигнала предусмотрено третье состояние, соответствующее отсутствию какого-либо сигнала, будто этот вывод микросхемы вообще ни к чему не подключен. Выходной сигнал микросхемы 2102 переходит в это третье состояние, когда вход CS равен 1. Это означает, что мы можем соединить соответствующие выходные сигналы всех четырех банков и использовать эти восемь комбинированных выходов в качестве восьми линий шины для ввода данных.

Заостряю ваше внимание на выходном сигнале с тремя состояниями, потому что он играет важную роль в работе шины. Практически все платы, подключенные к шине, используют ее линии ввода данных. В любой момент только одна подключенная к шине плата может задействовать эти линии. При этом выходные сигналы остальных плат должны находиться в третьем состоянии.

Микросхема 2102 — это статическая память с произвольным доступом, или SRAM (Static Random Access Memory), которая отличается от динамической памяти с произвольным доступом, или DRAM (Dynamic Random Access Memory). Памяти SRAM обычно требуется четыре транзистора для хранения одного бита (это не так много, как в триггерах из главы 16). Памяти DRAM для этого нужен только один транзистор. Однако недостаток памяти DRAM — необходимость использования более сложных вспомогательных схем.

Содержимое памяти SRAM, например микросхемы 2102, сохраняется только при наличии питания. Если питание отключается, содержимое исчезает. Это касается и памяти DRAM, однако микросхема DRAM также требует периодического считывания данных, даже если в них нет необходимости. Такой цикл обновления должен повторяться несколько сотен раз в секунду. Это все равно что периодически тормошить человека, чтобы он не заснул.
