Сразу же после ввода параметров входного сигнала и элементов цепи учащийся увидит слева сам входной сигнал и его спектр, цепь и ее характеристику, сигнал на выходе цепи и его спектр.

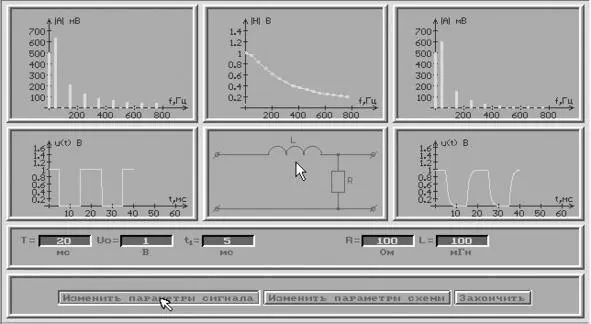

Рис. 1. 5. Обучающий кадр в динамическом учебном элементе

«Прохождение периодических сигналов через цепь»

У обучаемого имеется возможность, с одной стороны, изменять параметры сигнала (период, длительность импульсов) и наблюдать, как этот сигнал проходит через данную цепь, т.е. как изменяются его форма и спектр. С другой стороны, учащийся может оставить сигнал неизменным, а изменять элементы цепи и видеть, что эта цепь делает с сигналом и его спектром. Чтобы перейти к другому сигналу или другой цепи, нужно нажать кнопку «Закончить» и выйти с ее помощью на меню режимов, где вновь можно выбрать сигнал или цепь.

Довольно часто в учебном тренажере, в том числе и в приведенном в качестве примера, используется несколько режимов работы: обучающий режим, подробно описанный выше и предназначенный для активного приобретения учащимся навыков анализа и управления работой реальных устройств; демонстрационный режим, в котором учащемуся отведена роль наблюдателя за экспериментом, сопровождающимся письменными комментариями к происходящим на экране монитора изменениям; режим самоконтроля, позволяющий учащемуся самостоятельно оценить степень достижения поставленной цели.

Чтобы создавать студийные видеолекции, нужно, как минимум, иметь видеостудию. Как всем известно, построить видео или телестудию – это далеко не дешевое занятие: ведь простой телесуфлер для диктора, или, в нашем случае, для лектора, стоит около полумиллиона рублей. Естественно, каждый вуз хотел бы минимизировать затраты на создание такой студии, сохранив при этом ее функциональные возможности. Любая студия состоит из двух частей [18]:

– студийного павильона, где собственно и читаются лекции;

– центральной аппаратной, где происходит запись, а затем монтаж видеолекции.

Основными функциями видеостудии являются, если изложить кратко:

– запись видео;

– запись звука;

– редактирование видеоматериала;

– монтаж видеоматериала;

– хранение видеоматериала;

– запись видеоматериала на различные носители.

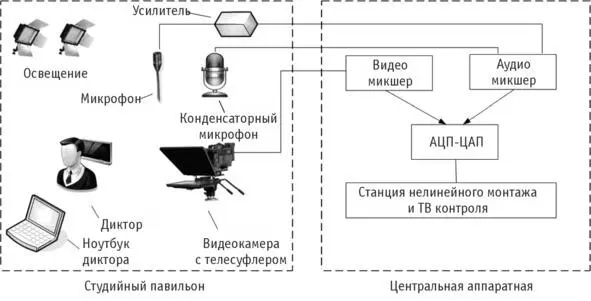

На рис. 1.6 показан один из вариантов оборудования

полнокомплектной видеостудии.

Основным элементом видеостудии является видеокамера. Чем более профессиональная камера, тем выше качество видеоматериала. Профессиональная камера стоит очень дорого, но можно обойтись более доступной по цене и приемлемой по качеству камерой, например, камерой Panasonic AG-HVX200 со штативом Libec TH-950DV. Главное, чтобы камера позволяла записывать в формате высокого разрешения, который обозначается буквами HD. Было бы замечательно, если бы камера в студийном павильоне была оборудована специальным телесуфлером с TFT монитором, например марки TLW-LCD150. Такой телесуфлер способен воспроизводить текст лекции, который будет виден лектору, но «не заметен» для видеокамеры.

Лектор для своей лекции может использовать какой-либо видеоматериал, например слайд-презентацию, которая предварительно записывается на специальный компьютер (обычно ноутбук) и выдается «в эфир» в нужные моменты преподавателем. Поэтому в студии нужно объединить два видеопотока: один – от камеры и другой – от преподавательского ноутбука. Объединяются эти видеопотоки с помощью устройства, которое носит название «видеомикшер» (например, видеомикшер SE-500 компании Data Video).

Рис. 1. 6. Оборудование полнокомплектной университетской видеостудии

Для обеспечения записи звука обычно используют петличный микрофон (например, марки SENNHEISER EW 122-G2), который потому так и называется, что он вставляется в петличку преподавателю. Чтобы звук был качественным, параллельно используется конденсаторный микрофон, например, AKG C 3000 B.

Для микширования (смешивания) звука можно применить микшерский пульт Yamaha MGC-124 CX. Контроль звука обычно осуществляют с помощью аудиомониторов Yamaha MSP-3 или наушников Beyerdynamics DT990 PRO.

Как правило, преподаватель хочет видеть то, что, как говорят, «идет в эфир». Для этого в студии необходимо предусмотреть контрольный монитор.
