Генрих Альтов - Творчество как точная наука. Теория решения изобретательских задач

А. с. № 177 497: («Молниеотвод, отличающийся тем, что с целью придания ему свойства радиопрозрачности он выполнен в виде изготовленной из диэлектрического материала герметически закрытой трубы, давление воздуха в которой выбрано из условия наименьших газоразрядных градиентов, вызываемых электрическим полем развивающейся молнии».

Часть 5. Предварительная оценка полученного решения

5.1. Провести предварительную оценку полученного решения.

Контрольные вопросы

1. Обеспечивает ли полученное решение выполнение главного требования ИКР («Элемент сам...»)?

2. Какое физическое противоречие устранено (н устранено ли) полученным решением?

3. Содержит ли полученная система хотя бы один хорошо управляемый элемент? Какой именно? Как осуществлять управление?

4. Годится ли решение, найденное для «одноцикловой» модели задачи, в реальных условиях со многими «циклами»?

Если полученное решение не удовлетворяет хотя бы одному из контрольных вопросов, вернуться к 2.1.

5.2. Проверить (по патентным данным) формальную новизну полученного решения.

5.3. Какие подзадачи могут возникнуть при технической разработке полученной идеи? Записать возможные подзадачи - изобретательские, конструкторские, расчетные, организационные.

Часть 6. Развитие полученного ответа

6.1. Определить, как должна быть изменена нодсистема, в которую входит измененная система.

6.2. Проверить, может ли измененная система применяться по-новому.

6.3. Использовать полученный ответ при решении других технических задач.

а. Рассмотреть возможность использования идеи, обратной полученной.

б. Построить таблицу «расположение частей - агрегатные состояния изделия» или таблицу «использованные поля - агрегатные состояния изделия» и рассмотреть возможные перестройки ответа по позициям этих таблиц.

Часть 7. Анализ хода решения

7.1. Сравнить реальный ход решения с теоретическим (по АРИЗ). Если есть отклонения, записать.

7.2. Сравнить полученный ответ с табличными данными (таблица вепольных преобразований, таблица физических эффектов, таблица основных приемов). Если есть отклонения, записать.

Тип 1. Дан один элемент

1. Вещество плохо поддается управлению (обнаружению, измерению, изменению); требуется обеспечить эффективное управление.

а. Общий путь решения задач этого класса - достройка веполя (введение второго вещества и поля).

б. Для задач на обнаружение и измерение - стандарт 1. Введение второго вещества (например, люминофора, ферромагнетика и т. п.), взаимодействующего с внешним электромагнитным полем):

в. Для задач на перемещение, дробление, обработку поверхности, деформации, изменение вязкости, прочности и т. п. - стандарт 4. Введение ферромагнитных частиц и магнитного поля:

г. Если нельзя вводить В2-стандарт 8 (измерение собственной частоты колебаний) и 10 (обходные пути: вместо В2 вводят поле, а также «наружное» В2, вводят В2 на время или в очень малых дозах, используют в качестве В2 часть В1, используют вместо объекта его копию, вводят В2 в виде химических соединений).

2. Поле плохо поддается управлению (обнаружению, измерению, изменению, преобразованию в другое поле); требуется обеспечить эффективное управление.

а. Преобразование исходного поля П1 с помощью вещества-преобразователя или двух взаимодействующих веществ:

б. Введение вещества В, которое меняет свои свойства под действием поля П1, причем это изменение легко обнаруживается с помощью поля П2, действующего на В:

3. Вещество (или поле) обладает двумя конфликтующими сопряженными свойствами; требуется улучшить одно свойство, не ухудшая другого.

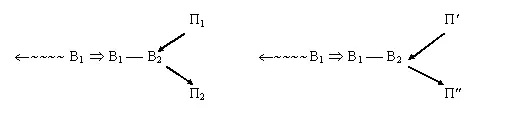

а. Задачи этого класса переводят в задачи классов 1 и 2 заменой исходного вещества В (или поля П) на вещество (или поле ), которому заранее в полной мере придано одно из сопряженных свойств:
