Используем метод ММЧ. Еще неизвестная «измерялка», которую придется использовать, бросив или направив с самолета, должна иметь форму неправильного треугольника. Мыслимы только два варианта расположения маленьких человечков (рис. 2), образующих эту «измерялку».

Рис 3.

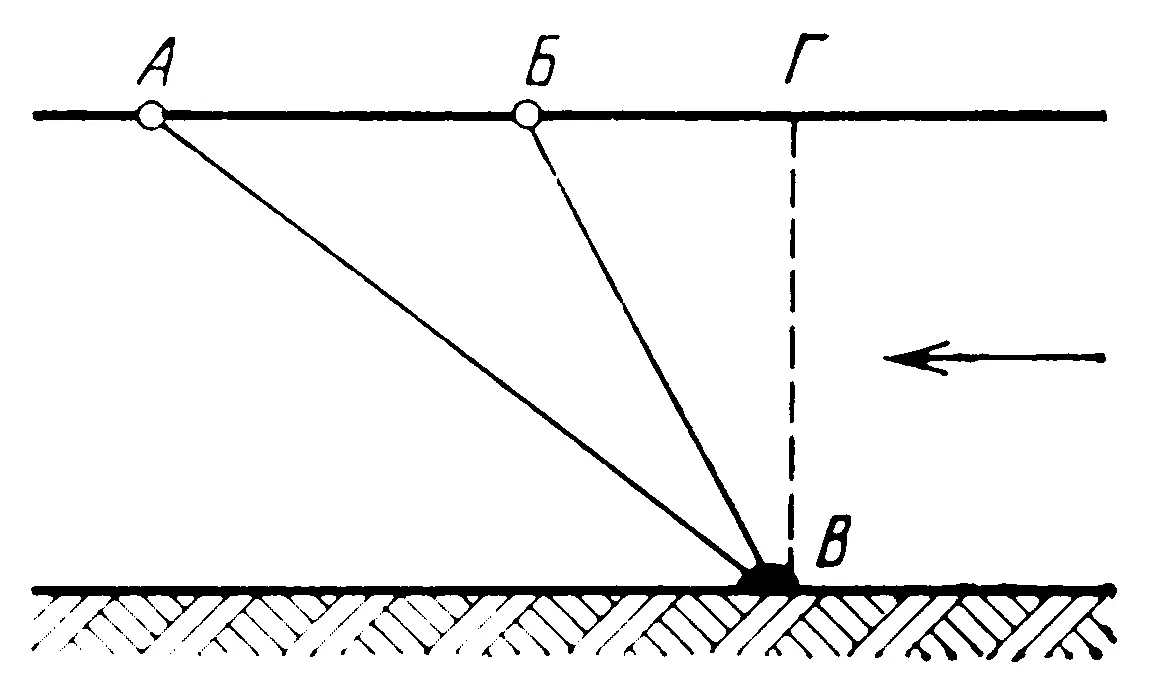

Верхние человечки должны быть легче воды, нижние - тяжелее. Предположим, что это деревяшки и камни, объединенные леской (рис. 3); реализовать такой треугольник нетрудно. Деревяшки А и Б соединены с камнем В лесками, причем длины обеих лесок заведомо превышают глубину реки (это можно проверить пробным сбросом). Чем глубже река, тем меньше расстояние АБ (деревяшки не связаны между собой). К одному из поплавков надо прикрепить (для «масштаба») метровую рейку, и можно сбрасывать это «оборудование», а затем фотографировать сверху. Зная АВ и БВ и измерив на снимке АБ, легко вычислить ВГ. Решение удивительно простое и красивое (а. с. № 180815), Прийти к нему без подсказки («Сбрось трех человечков, прикажи им расположиться в виде неправильного треугольника...») очень трудно, читатель сможет убедиться в этом, предложив задачу своим коллегам...

Рассмотрим теперь задачу 8, в ней речь идет об измерении радиуса шлифовального круга, поэтому здесь тоже должны помочь маленькие человечки.

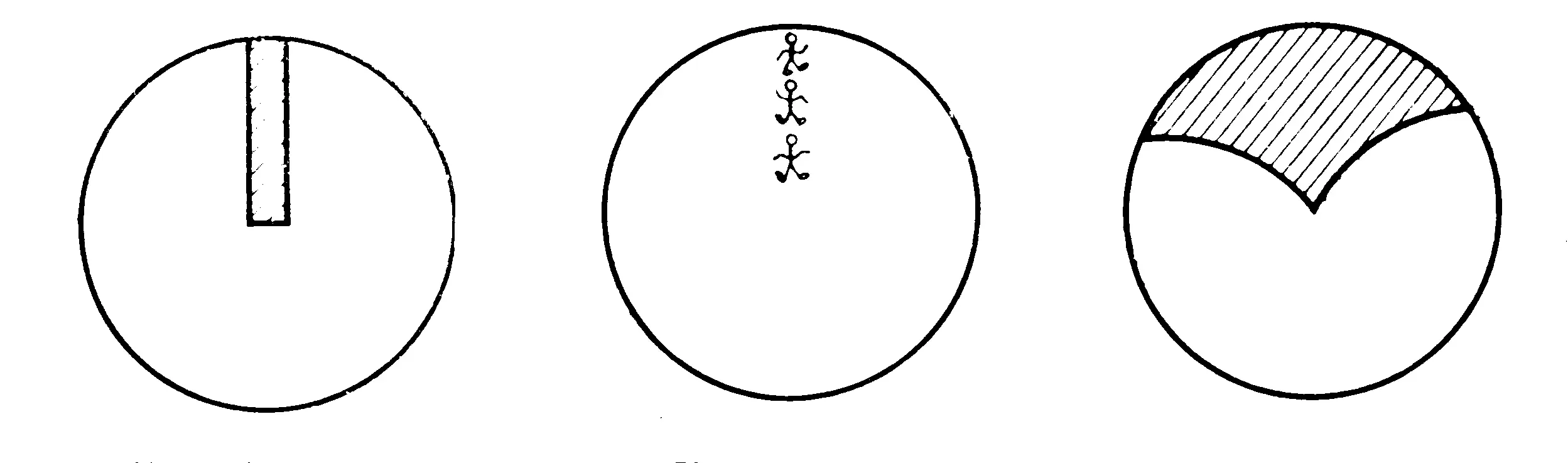

Шлифовальный круг обрабатывает деталь - со шлифованием, таким образом, все в порядке (в отличие от задачи 24), веполь уже есть. Но круг работает внутри цилиндра, и надо определить изменение радиуса круга, не выводя инструмент из недр детали. Задача класса 14. Решение (по таблице типовых моделей): к В2 надо присоединить такое В3, которое меняет поле П в зависимости от состояния В3 и, следовательно, В2. Если на торец круга нанести электропроводную полоску и пропускать ток, то по изменению сопротивления можно судить об изменении радиуса круга (рис. 4).

К сожалению, такая схема не обеспечивает точность измерений. Сопротивление зависит не только от длины полоски, но и от силы прижатия круга к обрабатываемой поверхности и от состояния контакта «цепь-вал», и от температуры круга...

Попробуем расположить маленьких человечков цепочкой «через одного» (рис. 5).

Теперь об измерении радиуса круга можно судить по числу импульсов тока, а величина самих импульсов не имеет значения. Решение намного более эффективное, чем предыдущее. Правда, подвести ток к каждому человечку не так просто.

Перейдем к «треугольнику». Правильный «треугольник» ничего не дает. Зато неправильный - это еще одно решение (рис. 6), причем теперь уже без изъянов: с изменением радиуса меняется скважность (отношение сигнала к паузе) проходящих импульсов, это позволяет просто и надежно измерять радиус круга.

В методе ММЧ есть и другие, не вполне ясные хитрости. Придет время, мы поймем действующие здесь закономерности, и метод войдет в АРИЗ в виде обязательных шагов. Так получилось, например, с оператором РВС, который поначалу тоже казался странным и экзотическим.

РВС - это размеры, время, стоимость. Любая техническая система, данная в условиях задачи, имеет привычный для нас образ. Можно, например, убрать из текста задачи слово «ледокол», но

останется образ ледокола: нечто «кораблеобразное», примерно соответствующее по размерам ледоколу, действующее примерно в таком же темпе и стоящее примерно столько же. Термина уже нет, но образ исходной системы сохранился и несет сильный заряд психологической инерции. Цель оператора РВС - преодолеть эту инерцию, сломать навязчивый старый образ технической системы. Оператор РВС включает шесть мысленных экспериментов, перестраивающих условия задачи (шаг 1.9 в тексте АРИЗ-77). Эксперименты могут быть осуществлены на разных уровнях - тут многое зависит от силы воображения, от характера задачи и от других обстоятельств. Однако даже формальное выполнение этих операций резко сбивает психологическую инерцию, связанную с привычным образом системы.

Сильное воображение позволяет эффективнее применять оператор РВС. Но и применение его, в свою очередь, развивает воображение. Я уже не раз подчеркивал, что АРИЗ не просто организует мышление, он организует талантливое мышление. Что же это такое - талантливое мышление? Снова обратимся к задаче.
