Всеволод Зенкович - Морское дно

Были внесены и другие усовершенствования в конструкцию эхолота. Так, например, в настоящее время распространены эхолоты-самописцы (рис. 10). Здесь через прибор медленно движется разграфлённая бумажная лента. Над этой лентой расположено специальное перо. В момент, когда прибор получает ультразвуковой импульс, перо касается ленты и оставляет на ней след. При возвращении эха перо вторично касается ленты, и на ней появляется вторая точка или короткий штрих. Скорость движения ленты строго постоянна и заранее известна, поэтому по расстоянию между метками можно судить о глубине моря.

Рис. 10. Общий вид записывающего устройства эхолота-самописца.

Остановимся на некоторых особенностях измерения морских глубин.

Скорость звука в морской воде не всегда одинакова, она зависит от её солёности и температуры. Поэтому результат измерения нужно ещё исправить в зависимости от свойств воды. Так как в океанах и морях вода неоднородна, свойства её в различных слоях неодинаковы, то для каждого района, где ведутся измерения, необходимо знать послойное изменение свойств воды, соответствующее тому времени года, когда производятся работы.

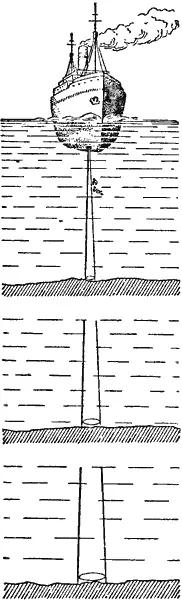

Недостатком эхолота является то, что направленная волна ультразвука не идёт точно по одной линии, а образует в пространстве как бы конус. Поэтому чем глубже море, тем от большей площадки на дне отражается ультразвук (рис. 11). Неровности дна, находящиеся в пределах этой площадки, эхолот «не замечает». Поэтому рельеф дна изучается с помощью эхолота тем детальнее, чем меньше глубина моря.

Рис. 11. Отражение ультразвуковой волны от дна на разных глубинах. Чем больше глубина, тем расплывчатее форма рельефа.

Другой недостаток эхолота состоит в том, что пользоваться им можно только при отсутствии сильной качки. Если судно сильно качает, то ультразвуковая волна эхолота будет направлена то прямо на дно, то влево или вправо, и точно измерить глубину моря не удастся.

И всё-таки эхолот в настоящее время незаменим благодаря своим достоинствам — удобству пользования и возможности быстрого измерения больших глубин, где обычный лот почти непригоден.

У эхолота есть и ещё одно очень важное для учёных и моряков свойство. Он может не только показывать глубину моря, но и определять характер дна. Скалистое дно хорошо отражает ультразвуковую волну, поэтому эхо получается резким и достаточно сильным. Если же дно покрыто мягким илом, то значительная часть энергии ультразвука поглощается, и эхо оказывается слабым, размазанным. При песчаном дне эхо имеет также иной характер. А в тех случаях, когда каменистое дно покрыто тонким слоем ила, эхо получается двойным (рис. 12).

Рис. 12. Характер эхограммы (ленты с записью эхолота) на дне сложного строения. Под толщей ила залегают коренные породы. На выступах дно обнажено, а во впадинах слой ила резко утолщается. (В морских саженях показана глубина морского дна.)

Если в самой толще воды имеются какие-либо предметы, способные отражать ультразвук, то эхолот их сразу обнаружит. Этим свойством сейчас широко пользуются при разведке косяков рыбы. Ещё два-три десятилетия назад нельзя было и мечтать о таком надёжном способе промысловой разведки.

Мы уже говорили о том, какую важную роль играет изучение грунта, покрывающего морское дно. Учёные стремятся проникнуть в толщу дна как можно глубже.

В 1905 году шведский океанограф Экман усовершенствовал трубчатый лот — удлинил трубу и снабдил её специальным приспособлением, облегчающим извлечение пробы грунта. Для устойчивости к трубке прикреплялся стержень с крыльями, похожими на оперение авиационных бомб. В таком виде прибор дожил до наших дней и употребляется на небольших судах, когда нельзя использовать более совершенные приборы.

Схема устройства трубки Экмана дана на рис. 13; А — это неподвижные грузы, число которых можно менять в зависимости от глубины дна и плотности ила; Б — груз, скользящий по трубе. При достижении прибором дна освобождается цепь, удерживающая этот груз, и он падает, толкая «храпцы» В , которые закрывают снизу отверстие трубы, препятствуя выпадению столбика ила; Г — клапан для свободного прохода воды во время падения трубки.
