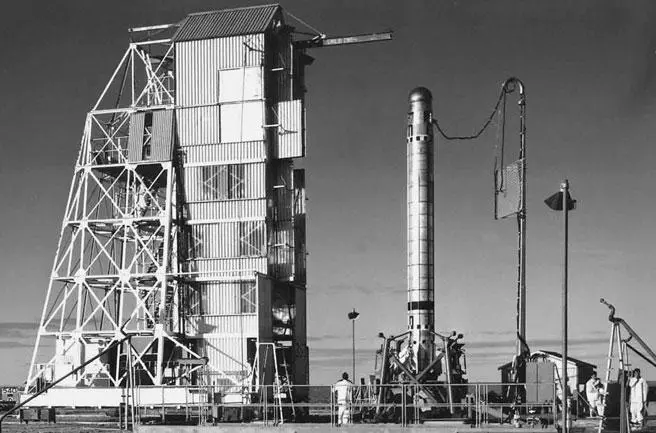

Подготовка к пуску одноступенчатого варианта ракеты Black Knight (Фото из архива Николаса Хилла (www.spaceuk.org))
Ракета управлялась гироскопическим автопилотом «постоянного курса» за счет отклонения камер сгорания в кардановых подвесах. Четыре стабилизатора служили для повышения аэродинамической устойчивости на начальном участке полета, снижая потребный угол отклонения камер ЖРД.
Пуски предполагалось проводить с испытательного полигона Вумера (Южная Австралия). Строительство полигона в пустыне, начатое в 1946 г., обошлось Великобритании и Австралии в 200 млн ф. ст.
Было осуществлено пять пусков Black Knight в одноступенчатом варианте. Для достижения расчетной скорости входа боеголовки в атмосферу предусматривалось дополнение ракеты второй ступенью на базе твердотопливного ускорителя Cuckoo («Кукушка») от высотной ракеты Skylark («Жаворонок»).
Вторая ступень монтировалась на «Черном рыцаре» в перевернутом положении, при этом боеголовка входила внутрь приборного отсека первой ступени. Отделение второй ступени (после прекращения работы ЖРД первой) происходило на восходящей ветви траектории, на высоте около 110 км. Ступень стабилизировалась вращением с частотой 150 об/мин посредством сопел в головном обтекателе, где располагался баллон со сжатым газом. Сопла, наклоненные «назад» под углом 45°, способствовали уводу второй ступени и предотвращению ее соударения с первой ступенью.

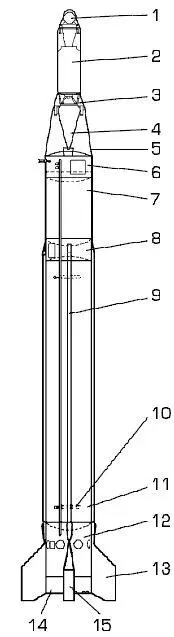

Схема двухступенчатой ракеты Black Knight: 1 — бак со сжатым газом системы отделения и закрутки второй ступени; 2 — РДТТ Cuckoo второй ступени; 3 — разрывные болты; 4 — макет головной части; 5 — переходник-обтекатель; 6 — отсек автопилота; 7 — бак горючего (керосин); 8 — межбаковый отсек; 9 — гаргрот, закрывающий кабели; 10 — детонатор системы аварийного прекращения полета; 11 — бак окислителя (перекись водорода); 12 — отсек маршевой двигательной установки; 13 — аэродинамические стабилизаторы; 14 — блок передатчика; 15 — лампы-трассеры
Обычно при экспериментальных пусках вторая ступень снижалась свободно до высоты 112 км, и здесь включался ее двигатель. На высоте 65 км боеголовка отделялась от пустой ступени и падала в заданном районе, удаленном на ~100 км от стартовой площадки.
Записывающее устройство, установленное в боеголовке, регистрировало на магнитной ленте ее поведение вплоть до соприкосновения с землей. Лента заключалась в спасаемую бронированную кассету, способную пережить жесткое приземление.
Поскольку рассеивание точек падения при управлении от автопилота «постоянного курса» оказалось чрезмерным, была разработана простая радиокомандная система управления, обеспечивающая движение Black Knignt по радиолучу, направленному по заданному азимуту и под нужным углом возвышения. Никакого сигнала об отсечке ЖРД радиокомандная система не подавала, и топливо в баках ракеты вырабатывалось полностью.
Метод, примененный англичанами на Black Knight, ограничил максимальную высоту подъема ракеты -600 км, снизив тем самым разброс точек падения и одновременно обеспечив получение высокой (более 4,5 км/с) скорости входа боеголовок в атмосферу.
Программа Black Knight оказалась для своего времени достаточно удачной (15 из 22 полетов двухступенчатой ракеты были полностью успешными, остальные — частично успешными или аварийными). Учитывая, что каждый запуск стоил «всего» 41 тыс ф. ст., ее можно считать вполне многообещающим дебютом британских ракетчиков.
Следует отметить, что при пусках Black Knight исследовались — часто совместно с США — возможности сопровождения боеголовок ракет при движении их в атмосфере. Важнейшим результатом экспериментов стало то, что в Лондоне решили не разрабатывать собственную систему противоракетной обороны (ПРО), но предпринять меры, чтобы британские боеголовки были трудной задачей для перехвата.

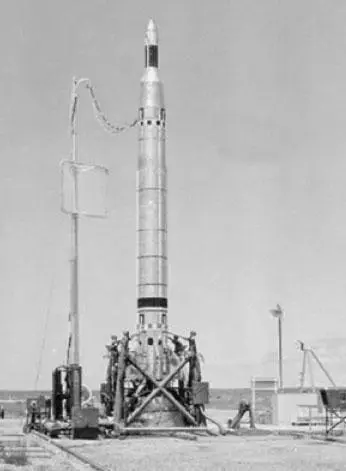

На стартовом столе — двухступенчатый вариант ракеты Black Knight (Фото из архива Николаса Хилла (www.spaceuk.org))
БРСД Blue Streak проектировалась фирмами DeHavilland, Rolls-Royce и Sperry с широким заимствованием опыта компании General Dynamics (США) по МБР Atlas. Ракета имела «атласовский» диаметр 3,05 м и длину (без боеголовки) 18,75 м. Бак окислителя вмещал 60,8 т жидкого кислорода; расположенный ниже бак горючего — 26,3 т керосина. Топливный отсек разделялся совмещенным днищем. Бак окислителя наддувался за счет газификации жидкого кислорода, а бак горючего — жидкого азота. Жесткость баков, изготовленных из тонкой (менее 0,5 мм) нержавеющей стали, обеспечивалась за счет повышенного внутреннего давления.
