Л. Зарубина - Гидроизоляция конструкций, зданий и сооружений

Перед нанесением защитного материала кавернозную поверхность бетона необходимо просушить, используя любые горелки.

В качестве праймирующего пропиточного состава — грунтовки — следует использовать готовый полиизоцианатный состав «Лукар-ОП».

Наносить грунтовку «Лукар-ОП» на бетонное основание целесообразно при температуре воздуха выше -5 °C, используя щетинные кисти (швабры) с коротким ворсом и тщательно втирая грунтовку в поврежденный бетон. При температуре до -20 °C работать можно, но при этом необходимо выдерживать «Лукар-ОП» в теплом помещении не менее 1 суток и просушивать основание. Ориентировочный расход грунтовки «Лукар-ОП» на 1 м 2составляет около 300 г.

Через 3–4 часа можно наносить ремонтно-шпатлевочную массу «Лукар-ОХ», состоящую из полиизоцианатного связующего — инициатора твердения — и наполнителя — цементно-песчаной смеси в соотношении 1:2 на портландцементе М500. Инициатор твердения рекомендуется сначала тщательно перемешать с сухой цементно-песчаной смесью, а затем, постоянно перемешивая, вливать связующее.

При малых объемах работ «Лукар-ОХ» можно приготовить вручную, используя емкости из полиолефинов или стали (таз, корыто), а при необходимости использовать растворосмесители малой вместимости.

Наносят «Лукар» обычными шпателями и швабрами.

Жизнеспособность «Лукара» легко регулируется изменением количества инициатора твердения, а вязкость — количеством цементно-песчаной смеси. Начальная прочность затвердевшего состава превышает 18 МПа.

В местах, где обнаружены глубокие или сквозные трещины, целесообразно, укладывая «Лукар» послойно, прокладывать между слоями полоски стеклоткани шириной 100–150 мм. Следует применять бесщелочные стеклоткани, марок Т, Т-1П, Т-12,Т-13 из алюмоборосиликатного стекла. Использовать резервуары после ремонта по их назначению можно не ранее чем через 3 суток. [85, 120]

В Германии для защиты от грунтовых вод, а также для гидроизоляции мокрых помещений и водных резервуаров наряду с твердыми уплотняющими суспензиями производятся и эластичные суспензии, которые, благодаря высокой доле содержания полимеров, не образуют твердого цементного каркаса.

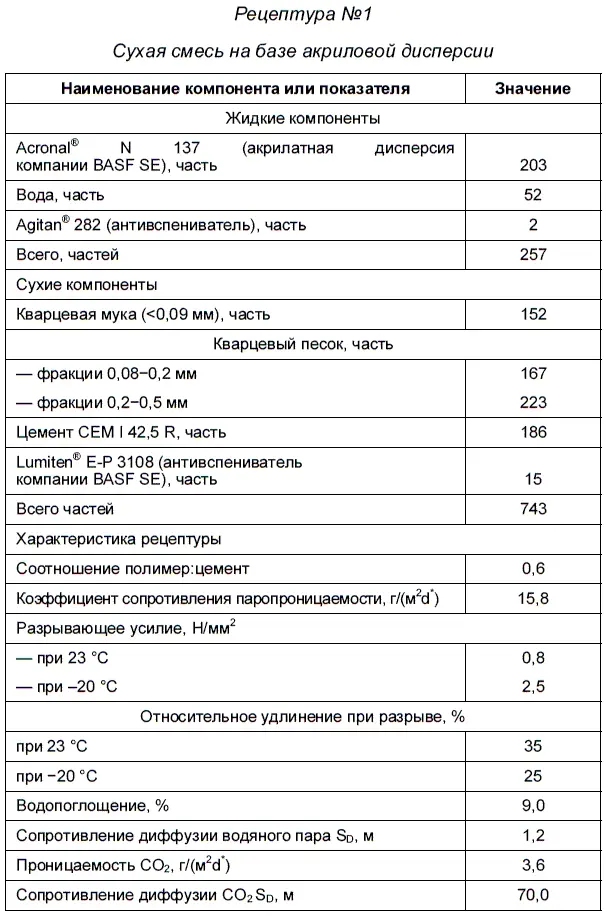

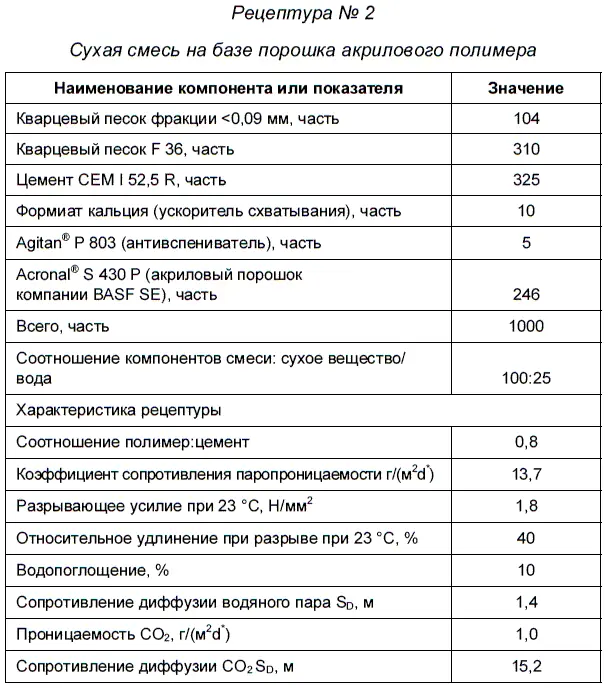

Предлагаются примеры типичных составов эластичных уплотняющих суспензий.

Растворы можно наносить щеткой, шпателем, набрасыванием или набрызгом. На этапе предварительной подготовки удаляются отслоения бетона, а затем вся поверхность обрабатывается с помощью пескоструйной установки или водяной струи высокого давления. Если очистка поверхности выполнялась всухую, ее надо увлажнить, чтобы предотвратить «сгорание» тонких слоев наносимой уплотняющей суспензии. Обычно она наносится в 2–3 слоя общей толщиной примерно 2–4 мм. Чем тоньше получаются отдельные слои, тем меньшее количество пор образуется в пленке защитного покрытия.

Полимерная дисперсия «Acronal N® 137»является продуктом, специально разработанным для применения в климате с низкими температурами. Температура стеклования полимера составляет -55 °C. «Acronal S 430 Р»— это полимерный порошок с температурой стеклования -15 °C, образующий эластичную пленку.

Оба продукта имеют высокую гидролизную устойчивость и благодаря этому обеспечивают эластичность покрытия на длительный период. Оба продукта непроницаемы для СО 2и растворов солей. [121]

Полимерный рулонный кровельный и изоляционный материал «КРОМЭЛ»может использоваться для гидроизоляции фундаментов, мостов, тоннелей, мелиоративных систем, бассейнов, сантехнических кабин.

При устройстве гидроизоляции железобетонной плиты пролетных строений в качестве гидроизоляционного материала применяют рулонный материал ЗАО «Национальная нефтехимическая компания» «КРОМЭЛ-1РА» (ТУ 5774-002-41993527-97) на нетканой основе. Устройство гидроизоляции из материала «КРОМЭЛ» состоит в наклеивании его на изолируемую поверхность с помощью клеящего материала «ГЕРМЭЛ» (ТУ 5733-001-41993521-97). Клеящий слой «ГЕРМЭЛ» защищен антиадгезионной бумагой. Поставляется в рулонах.
