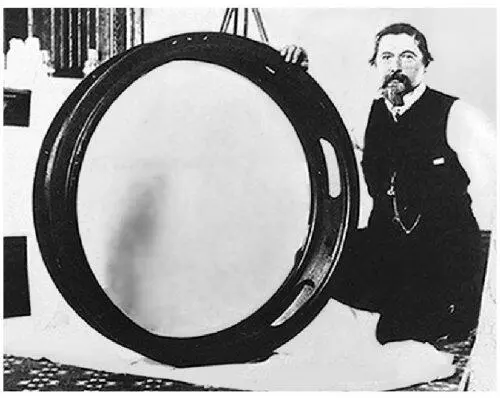

Рис. 3.12. З6-дюймовый двухлинзовый объектив (флинт + крон) для Ликского рефрактора (одна его флинтовая линза весит 170 кг).

Представление о крупнейшем в мире рефракторе дают следующие цифры: основание монтировки Йерксского телескопа имеет высоту Ими весит 50 т. Полярная и экваториальная оси вместе весят 5 т. Часовой механизм с приводом на большую шестерню в верхней части полярной оси весит 20 т. Труба телескопа имеет в длину 18,5 м и весит 6 т. У Ликского телескопа труба при длине 17,4 м и диаметре 1,22 м весит около 12 т.

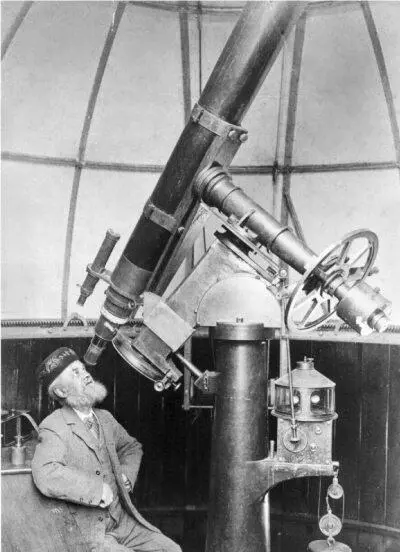

Рис. 3.13. Английский астроном Чарльз Гровер (1842–1921) у своего рефрактора, укрепленного на экваториальной монтировке. Вращение вокруг полярной оси осуществляется через приводной вал гиревым часовым механизмом, скорость которого контролирует регулятор Уатта (его шары видны в прозрачной верхней части кожуха). Астроном сидит на лесенке с выдвигающимися ступенями-сиденьями, высота которых подбирается в зависимости от положения окулярного конца телескопа.

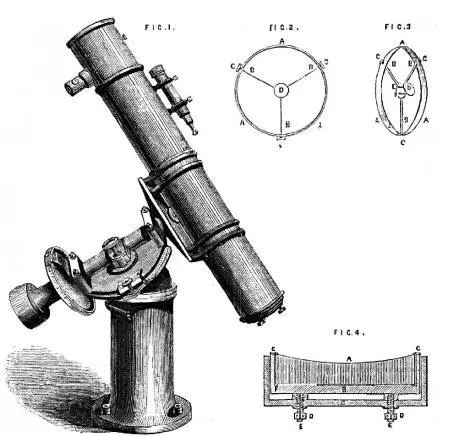

Рис. 3.14. Рефлектор с зеркалом диаметром 6,5 дюймов, изготовленный Дж. Браунингом в 1866 г. Иллюстрация: English Mechanic and Mirror of Science от 25 мая 1866 г.

Попытки создать рефракторы крупнее Йерксского оказались неудачными. Более крупные объективы для полноповоротных телескопов вообще никогда не изготавливались. На Парижской выставке 1900 г. демонстрировался неподвижный горизонтальный телескоп-рефрактор с объективом 125 см и сидеростатом (система из двух плоских вращающихся зеркал) для наведения на объекты, но для научной работы он не использовался. До тех пор, пока линзы делаются из стекла, изготовить объективы большего размера не удастся. Даже если оптическое качество стеклянного диска окажется превосходным, огромные линзы будут прогибаться под собственным весом.

Хотя в XX в. строительство рефракторов продолжалось, все они имели скромный диаметр (20–40 см) и предназначались либо для публичных обсерваторий, либо для фотографирования больших площадок неба, поскольку линзовый объектив легче сделать широкоугольным, чем зеркальный.

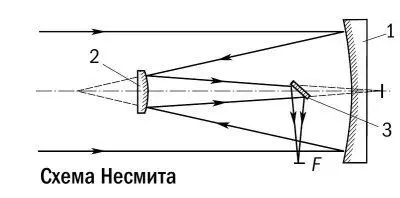

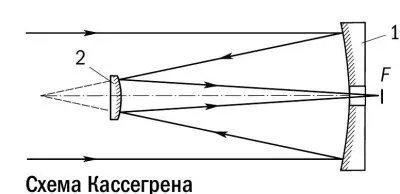

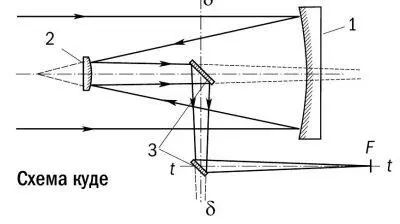

Рис. 3.15. Варианты выноса фокальной поверхности у телескопа системы Кассегрена. 1 – главное зеркало, 2 – вторичное зеркало, 3 – плоские диагональные зеркала, F – фокальная плоскость, δδ – ось склонения, tt – полярная ось телескопа.

Но зеркальные объективы имеют несколько важных преимуществ. Поскольку свет отражается от их наружной поверхности, оптическое качество стекла не имеет значения. К тому же зеркало можно поддерживать снизу, чтобы оно не гнулось. Его вес можно значительно снизить, придав ему форму пчелиных сот. Труба и монтировка у рефлектора, в котором тяжелое зеркало находится снизу, значительно проще, чем у рефрактора сравнимого размера, у которого объектив вынесен далеко от осей вращения. Все это определило победу крупных рефлекторов над достигшими своего предела рефракторами.

Сейчас в мире работают сотни крупных рефлекторов; около 30 из них имеют апертуру (полезный диаметр зеркала) более 4 м. Как правило, это телескопы со сменными вторичными зеркалами, что позволяет, в зависимости от задачи, вести наблюдения в первичном фокусе главного зеркала или по оптической схеме Ньютона, Кассегрена, Несмита или куде́ (от фр. coude – изгиб).

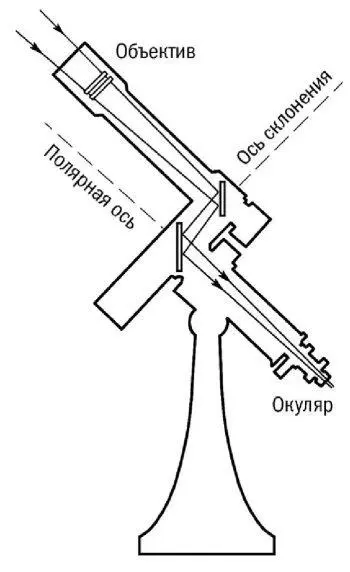

Рис. 3.16. Телескоп-рефрактор фирмы «Карл Цейсс», сделанный по схеме куде. При поворотах объектива расположенный в основании полярной оси окуляр остается неподвижным. Это удобно, особенно при проведении публичных демонстраций в планетариях и народных обсерваториях.

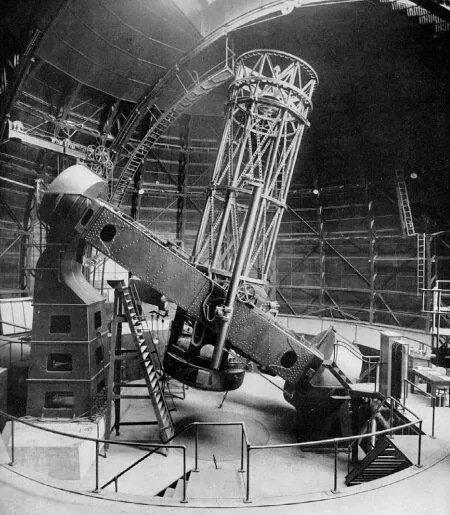

Рис. 3.17.100-дюймовый рефлектор «Хукер» обсерватории Маунт-Вилсон.
